Так как редактор программ — это инструмент АРМ Разработчика, он позволяет указывать атрибуты для программ АВАР/4.
На рис 8.8 представлен начальный экран редактора экранов.
Редактор экранов позволяет определять дизайн экранов, а также последовательность динамических программ. Дополнительная контрольная информация включает в себя использованный язык, количество последовательных динамических программ и т. д. Экран интерпретируется не только интерпретатором АВАР/4, но и отдельным интерпретатором динамических программ (DYNPRO). Необходимо заметить, что DYNPRO — это полноценная среда четвертого поколения, которая позволяет быстро разрабатывать прототипы и затем задавать последовательность их
Редактор экранов определяет следующие характеристики:
• Программные атрибуты экрана, в том числе номер экрана, тип экрана (нормальный, дополнительный, диалоговый) и т. д.

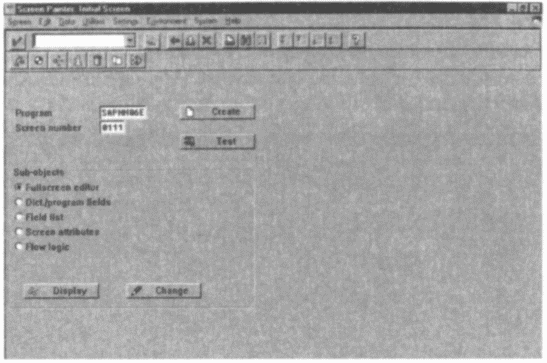

Рис. 8.8. Редактор экранов.
• Внешний вид экрана, в том числе расположение полей, ярлыки, кнопки прокрутки, значки, галочки и групповые элементы
• Поля, в том числе поля баз данных, перекрестные подтверждения и т. д.
• Логическую последовательность.
Для создания дизайна экрана в редакторе предусмотрены как графический, так и буквенно-цифровой варианты редактора. На рис. 8.9 представлен образец экрана.
В графическом варианте редактора ярлыки полей, их положение и т. д. можно менять прямо на экране, причем весь текст экрана может быть представлен графическими значками. В буквенно-цифровом варианте редактора дизайн можно осуществлять только с помощью возможностей меню редактора.

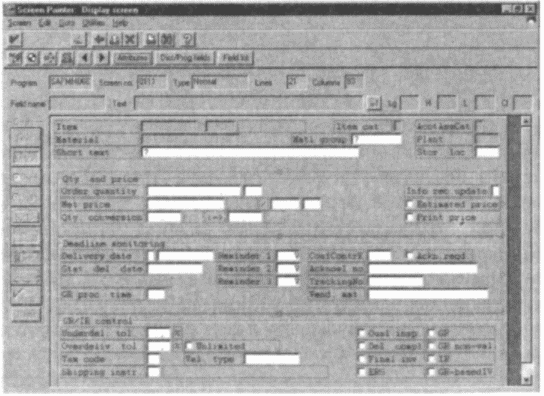

Рис. 8.9. Примерный экран в редакторе экранов.
Редактор меню — это инструмент АРМ Разработчика АВАР/4 для создания пользовательских интерфейсов или, точнее, интерфейсов представления (см. рис. 8.10).

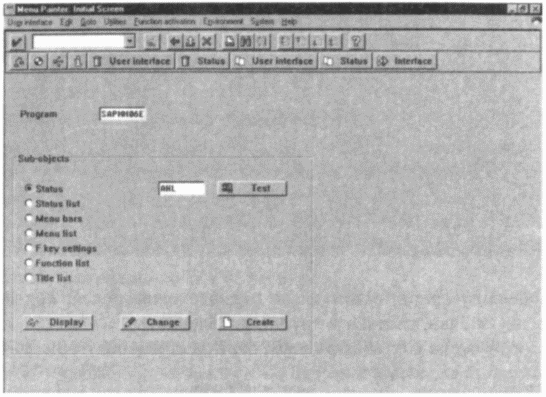

Рис. 8.10. Редактор меню.
Необходимо отметить, что это — не обычные пользовательские экраны и меню, а только стандартные схемы пользовательского интерфейса, которые используются как шаблоны для всех экранов SAP. Они не имеют отношения к экранам, созданным с помощью редактора экранов. Однако, их можно ассоциировать с помощью объекта меню «статус GUI» (GUI status), который объединяет строку меню, стандартную панель инструментов, панель приложений и функциональные клавиши, используемые в интерфейсах представления.
Как уже упоминалось в разделе «История SAP» в главе 4, системы SAP соответствуют стандарту единого пользовательского доступа (Common User Access, CUA), заданному в рамках системной архитектуры прикладных программ (SAA) компании IBM. Системы SAP используют такие графические интерфейсы пользователя, как MS Windows или Motif в качестве внешней операционной системы или интерфейса представления. Интерфейс представления обеспечивает фактическое изображение окна, а также нескольких элементов управления; использование системы SAP весьма незначительно влияет на этот интерфейс. Объединение системы SAP с элементами управления устанавливается через прямое соответствие между ними.
Панель инструментов позволяет осуществлять связь с Базисом R/3. Нажатие значков запускает функциональные коды, которые контролируют работу приложения АВАР/4, и значки активируются или деактивируются приложением АВАР/4. Функциональные коды либо выполняются системой, либо передаются приложению АВАР/4 для дальнейшей обработки.
Поле команд всегда готово к вводу команды, исполняемой Базисом SAP. Это может быть вызов транзакции (см. «Транзакции SAP»), прекращение работы текущей программы, создание новой сессии и т. д. В строке статуса внизу экрана выводится информация о программе,
в том числе системная информация R/3, сообщения, предупреждения о сбоях (на которых можно щелкнуть дважды, чтобы получить подробную информацию) и т. д. Панель инструментов, строку статусов и элементы управления внешней операционной системы невозможно отредактировать напрямую.Элементы управления, предусмотренные во внешней операционной системе, в основном используются для перемещения окна или самого экрана. Диалоговая программа состоит из нескольких вариантов пользовательских интерфейсов, которые называются «статусы». Статус определяется следующими поддающимися редактированию элементами:
• Меню
• Идентификации кнопок
• Присвоения функциональных клавиш
• Строка заголовка.
На рис 8.11 представлен образец экрана статуса.

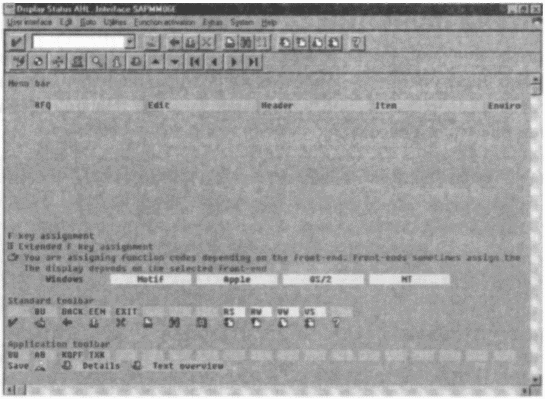

Рис. 8.11. Окно статуса.
Главное меню может состоять из нескольких уровней (но не более трех); уровень может включать в себя до 15 пунктов. С помощью редактора меню каждый пункт меню можно ассоциировать с кодом транзакции SAP. Важные функциональные коды для быстрого запуска присваиваются функциональным клавишам; это исключает необходимость поиска требуемой функции в пунктах меню. Похожим образом функциональные коды можно присвоить кнопкам, расположенным под панелью инструментов. Еще раз необходимо отметить, что эти кнопки не идентичны кнопкам, созданным в редакторе экранов, их можно задать только в редакторе меню и затем ассоциировать с транзакциями SAP (то есть, программами АВАР/4), но они не являются частью приложений АВАР/4.
Это разделение пользовательского интерфейса и доступа — то есть интерфейса презентаций и самой системы SAP — оказалось очень благотворным, потому что позволяет системе SAP использовать новейшие Интернет-браузеры в качестве окон доступа в систему без необходимости значительных изменений архитектуры приложений. Фактически, SAP приняла на вооружение стратегию замены таких внешних операционных систем, как Microsoft Windows на браузер Microsoft Explorer. И это не просто смена интерфейса представления. Система, которая поддерживает Интернет-браузеры, позволила SAP освоить новый спектр услуг на быстро развивающемся рынке услуг в Интернете (см. раздел «MySAP.com» в главе 4).
Area Menus
В отличие от обычных меню, Area menus не относятся к конкретной транзакции SAP. Area menus — это транзакции, вызывающие другие транзакции, и в этом смысле они ближе к меню, которые использовались в традиционных информационных системах.
Библиотека функций, также называемая «Конструктор функций» (Function Builder) — это инструмент для обновления и тестирования функциональных модулей, который можно использовать, находясь в любой программе. На рис. 8.12 представлен начальный экран Библиотеки функций АВАР/4.

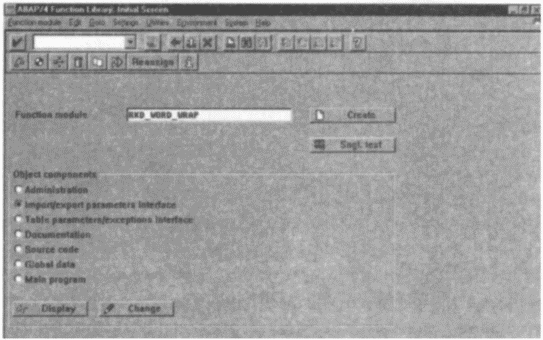

Рис. 8.12. Библиотека функций ABAP/4.
В этом разделе мы рассмотрим некоторые из инструментов АРМ Разработчика, предназначенные для анализа тестирования и характеристик работы.
Отладчик АВАР/4
АВАР/4 Debugger — это инструмент, предназначенный для тестирования программ АВАР/4. В нем предусмотрены средства для определения точек останова, а также для пошагового выполнения программ. Каждый раз, когда программа останавливается во время отладочной сессии, система предлагает просмотреть или изменить содержание таблиц и полей. Точки останова могут быть статическими, динамическими или контрольными и зависят от ключевого слова или события.
