Внутреннее устройство Linux

S: disk/by-id/scsi-SATA_WDC_WD3200AAJS-_WD-WMAV2FU80671

S: disk/by-id/wwn-0x50014ee057faef84 S: disk/by-path/pci-0000:00:1f.2-scsi-0:0:0:0

E: DEVLINKS=/dev/disk/by-id/ata-WDC_WD3200AAJS-22L7A0_WD-WMAV2FU80671 /dev/disk/by-id/scsi

– SATA_WDC_WD3200AAJS-_WD-WMAV2FU80671 /dev/disk/by-id/wwn-

0x50014ee057faef84 /dev/disk/by

– path/pci-0000:00:1f.2-scsi-0:0:0:0

E: DEVNAME=/dev/sda

E: DEVPATH=/devices/pci0000:00/0000:00:1f.2/host0/target0:0:0/0:0:0:0/block/sda

E: DEVTYPE=disk

E: ID_ATA=1

E: ID_ATA_DOWNLOAD_MICROCODE=1

E: ID_ATA_FEATURE_SET_AAM=1

—snip—

Префикс в каждой строке указывает на атрибут или другую характеристику устройства. В данном случае P: в самом верху содержит путь устройства в файловой системе sysfs; N: является узлом устройства (то есть именем, которое присвоено файлу /dev), S: указывает символическую ссылку на узел устройства, которую демон udevd поместил в каталог /dev в соответствии со своими правилами; E: содержит дополнительную информацию об устройстве, извлеченную из правил udevd. В приведенном примере было гораздо больше строк вывода, не показанных здесь; попробуйте применить команду самостоятельно, чтобы получить представление о ее работе.

3.5.4. Отслеживание устройств

Чтобы отслеживать уведомления uevents с помощью инструмента udevadm, используйте команду monitor:

$ udevadm monitor

Результат (когда вы, например, вставите флеш-накопитель) будет выглядеть как этот сокращенный пример:

KERNEL[658299.569485] add /devices/pci0000:00/0000:00:1d.0/usb2/2-1/2-1.2 (usb)

KERNEL[658299.569667] add /devices/pci0000:00/0000:00:1d.0/usb2/2-1/2-1.2/2-1.2:1.0 (usb)

KERNEL[658299.570614] add /devices/pci0000:00/0000:00:1d.0/usb2/2-1/2-1.2/2-1.2:1.0/host15

(scsi)

KERNEL[658299.570645] add /devices/pci0000:00/0000:00:1d.0/usb2/2-1/2-1.2/2-1.2:1.0/

host15/scsi_host/host15 (scsi_host)

UDEV [658299.622579] add /devices/pci0000:00/0000:00:1d.0/usb2/2-1/2-1.2 (usb)

UDEV [658299.623014] add /devices/pci0000:00/0000:00:1d.0/usb2/2-1/2-1.2/2-1.2:1.0 (usb)

UDEV [658299.623673] add /devices/pci0000:00/0000:00:1d.0/usb2/2-1/2-1.2/2-1.2:1.0/host15

(scsi)

UDEV [658299.623690] add /devices/pci0000:00/0000:00:1d.0/usb2/2-1/2-1.2/2-1.2:1.0/

host15/scsi_host/host15 (scsi_host)

—snip—

Каждое сообщение здесь присутствует дважды, поскольку по умолчанию выводятся как входящие сообщения от ядра (помеченные словом KERNEL), так и те сообщения, которые демон udevd отправляет другим программам по окончании обработки и фильтрации событий. Чтобы увидеть только события ядра, добавьте параметр —kernel, а чтобы увидеть только исходящие события, используйте параметр —udev. Чтобы увидеть входящее уведомление uevent полностью, включая те атрибуты, которые показаны в подразделе 3.5.2, применяйте параметр —property.

Можно также отфильтровать события для какой-либо подсистемы. Например, чтобы увидеть только сообщения ядра, относящиеся только к изменениям в подсистеме SCSI, используйте следующую команду:

$ udevadm monitor —kernel —subsystem-match=scsi

Подробно о команде udevadm можно прочитать в руководстве на странице udevadm(8).

Помимо менеджера udev, есть и другие. Например, в шине D-Bus системы межпроцессного взаимодействия присутствует демон udisks-daemon, который отслеживает исходящие события менеджера udevd, чтобы автоматически подключать диски, а затем уведомлять программное обеспечение рабочей станции о доступности нового диска.

3.6. Подробнее: интерфейс SCSI и ядро Linux

В этом разделе мы рассмотрим поддержку интерфейса SCSI в ядре Linux, чтобы исследовать часть архитектуры ядра системы. Если вы торопитесь использовать какой-либо диск, переходите сразу к главе 4, изложенные здесь сведения вам будут не нужны. Кроме того, представленный в данном разделе материал более сложен и абстрактен, поэтому, если вы желаете остаться в практическом русле, вам определенно следует пропустить оставшуюся часть главы.

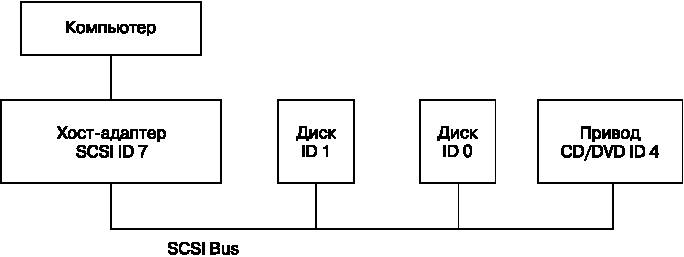

Начнем с небольшой предварительной информации. Традиционная конфигурация аппаратных средств SCSI состоит из хост-адаптера, который соединен с цепью устройств с помощью шины SCSI, как показано на рис. 3.1. Хост-адаптер подключен к компьютеру. У этого адаптера и у всех устройств есть идентификаторы SCSI ID, и в зависимости от версии интерфейса SCSI шина может поддерживать 8 или 16 идентификаторов. Наверное, вам приходилось слышать термин исполнитель SCSI, который используется по отношению к устройству и его идентификатору SCSI ID.

Рис. 3.1. Шина SCSI с хост-адаптером и устройствами

Хост-адаптер взаимодействует с устройствами с помощью набора команд SCSI в одноранговой связи; устройства высылают отклик хост-адаптеру. Компьютер не подключен к цепи устройств напрямую, он должен «пройти» через хост-адаптер, чтобы взаимодействовать с дисками и другими устройствами. Как правило, компьютер для связи с устройствами отправляет SCSI-команды хост-адаптеру, а устройства возвращают отклик также через него.

Новые версии интерфейса SCSI, например SAS (Serial Attached SCSI, интерфейс SCSI с последовательным подключением), обеспечивают исключительную производительность, однако вы, вероятно, не отыщете настоящие SCSI-устройства в большинстве компьютеров. Гораздо чаще вы встретите USB-устройства хранения, которые используют команды SCSI. В дополнение к ним устройства, поддерживающие интерфейс ATAPI (например, приводы CD/DVD-ROM), применяют вариант набора команд SCSI.

Диски SATA также присутствуют в системе в качестве устройств SCSI, что до­стигается с помощью слоя трансляции в библиотеке libata (см. подраздел 3.6.2). Некоторые контроллеры SATA (в особенности высокопроизводительные RAID-контроллеры) осуществляют такую трансляцию аппаратно.

Как же все это уживается вместе? Рассмотрите устройства, показанные в следующей системе:

$ lsscsi

[0:0:0:0] disk ATA WDC WD3200AAJS-2 01.0 /dev/sda

[1:0:0:0] cd/dvd Slimtype DVD A DS8A5SH XA15 /dev/sr0

[2:0:0:0] disk USB2.0 CardReader CF 0100 /dev/sdb

[2:0:0:1] disk USB2.0 CardReader SM XD 0100 /dev/sdc

[2:0:0:2] disk USB2.0 CardReader MS 0100 /dev/sdd

[2:0:0:3] disk USB2.0 CardReader SD 0100 /dev/sde
