[3:0:0:0] disk FLASH Drive UT_USB20 0.00 /dev/sdf
Числа в скобках значат следующее (слева направо): номер хост-адаптера SCSI, номер шины SCSI, идентификатор устройства SCSI ID и номер логического устройства LUN (Logical Unit Number, дальнейшее подразделение устройства).
В данном примере в наличии четыре подключенных адаптера (scsi0, scsi1, scsi2 и scsi3), каждый обладает единственной шиной (ее номер всюду 0) с одним устройством на ней (номер исполнителя также 0). Флеш-ридер USB с идентификатором 2:0:0 имеет четыре логических устройства — по одному на каждый тип флеш-карты, которая может быть вставлена. Ядро назначило отдельный файл устройства каждому логическому устройству.
На рис. 3.2
Поначалу такая обширная структура может показаться необъятной, однако поток данных здесь весьма линейный. Начнем анализировать ее, рассмотрев подсистему SCSI и три ее слоя драйверов.
• Верхний слой отвечает за операции для класса устройств. Например, на этом слое имеется драйвер sd (для SCSI-диска); он знает, как переводить запросы от интерфейса блочных устройств в специальные команды протокола SCSI для дисков и наоборот.
• Средний слой анализирует и направляет сообщения SCSI между верхним и нижним слоями, а также отслеживает все шины SCSI и устройства, подключенные к системе.
• Нижний слой отвечает за действия, связанные с аппаратными средствами. Расположенные здесь драйверы отсылают исходящие сообщения протокола SCSI конкретным ведущим адаптерам или аппаратным средствам, а также принимают входящие сообщения от аппаратных средств. Причина для такого отделения от верхнего слоя заключается в том, что, хотя сообщения протокола SCSI и унифицированы для какого-либо класса устройств (например, для дисков), разные типы хост-адаптеров обладают отличающимися процедурами для отправки одинаковых сообщений.
Верхний и нижний слои содержат множество различных драйверов, однако важно помнить о том, что для любого файла устройства в вашей системе ядро применяет один драйвер верхнего слоя и один драйвер нижнего слоя. В нашем примере для диска /dev/sda ядро использует драйвер sd верхнего слоя и драйвер моста ATA на нижнем слое.
Иногда вам может потребоваться применить более одного драйвера верхнего слоя для одного аппаратного средства (см. подраздел 3.6.3).
Для настоящих аппаратных средств SCSI, таких как диск, подключенный к хост-адаптеру SCSI, или аппаратный RAID-контроллер, драйверы нижнего слоя напрямую «общаются» с расположенными ниже аппаратными средствами. Однако для большинства аппаратных средств, которые подключены к вашей подсистеме SCSI, история совсем другая.

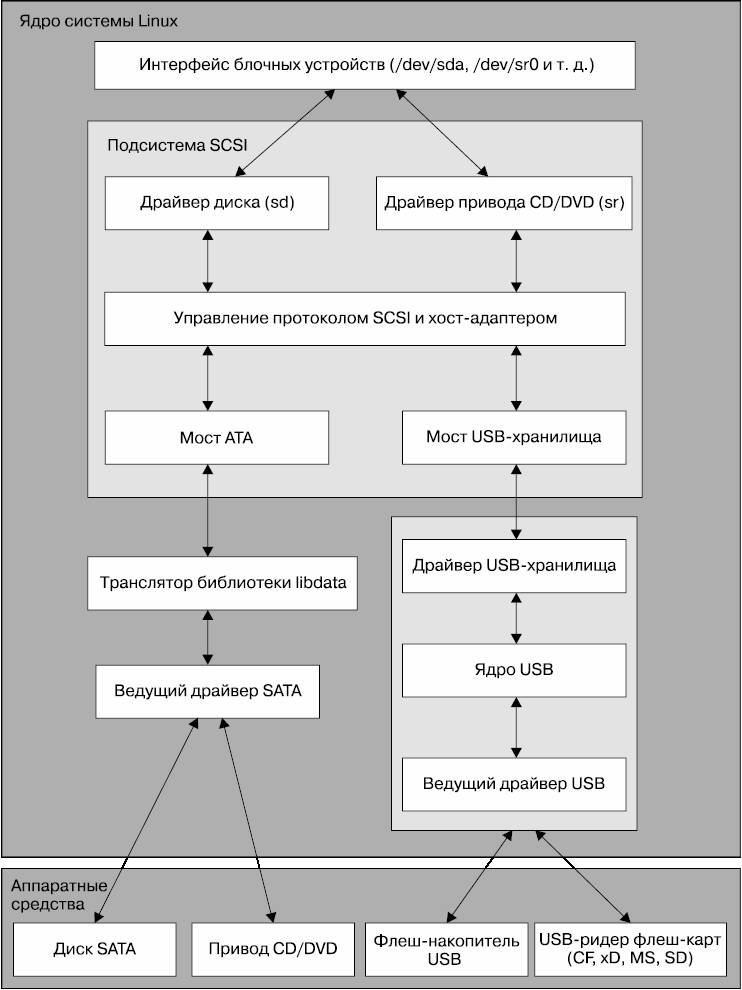

Рис. 3.2. Схема подсистемы SCSI в Linux
3.6.1. USB-хранилища и протокол SCSI
Чтобы подсистема SCSI могла взаимодействовать с обычными USB-накопителями, как показано на рис. 3.2, ядру необходим не только драйвер SCSI на нижнем слое. Флеш-устройство USB, представленное файлом /dev/sdf, понимает команды SCSI, но для реальной связи с устройством ядру необходимо знать, каким образом «общаться» через систему USB.
В абстракции подсистема USB очень похожа на SCSI: у нее есть классы устройств, шины и хост-контроллеры. Следовательно, не должно вызывать удивления то, что ядро системы Linux содержит трехслойную подсистему USB, которая сильно напоминает подсистему SCSI: сверху расположены драйверы классов устройств, в середине находится ядро управления шиной, а внизу — драйверы хост-контроллера. Подобно тому как подсистема SCSI передает команды между своими компонентами, подсистема USB пересылает сообщения между своими компонентами. В ней есть даже команда lsusb, которая
подобна команде lsscsi.Часть, которая нам здесь особенно интересна, находится вверху. Это драйвер USB-хранилища. Данный драйвер играет роль переводчика. С одной стороны, он «говорит» на языке SCSI, а с другой — на языке USB. Поскольку аппаратные средства для хранения данных включают команды SCSI внутрь сообщений USB, у драйвера довольно простая работа: главным образом он занят переупаковкой данных.
Когда обе подсистемы (SCSI и USB) заняли свои места, у вас в наличии практически все, что необходимо для обращения к флеш-накопителю. Последнее недостающее звено — это драйвер нижнего слоя в подсистеме SCSI, так как драйвер USB-хранилища является частью подсистемы USB, а не подсистемы SCSI. (Из организационных соображений две подсистемы не должны совместно использовать один и тот же драйвер.) Чтобы две подсистемы смогли общаться друг с другом, на нижнем слое простой драйвер моста SCSI выполняет соединение с драйвером хранилища в подсистеме USB.
3.6.2. Интерфейсы SCSI и ATA
Жесткий диск SATA и оптический привод, показанные на рис. 3.2, используют один и тот же интерфейс SATA. Чтобы присоединить драйверы ядра, специфичные для интерфейса SATA, к подсистеме SCSI, ядро задействует драйвер-мост, подобный мосту для USB-накопителей, но с другим механизмом и дополнительными усложнениями. Оптический привод «говорит» на языке ATAPI (это версия команд SCSI, закодированных в протокол ATA). Однако жесткий диск не использует интерфейс ATAPI и не кодирует никаких команд SCSI!
Ядро Linux применяет часть библиотеки libata, чтобы «примирить» приводы SATA (и ATA) с подсистемой SCSI. Для оптических приводов с интерфейсом ATAPI это довольно простая задача, заключающаяся в упаковке и извлечении SCSI-команд, содержащихся в протоколе ATA. Для жесткого диска задача существенно усложняется, поскольку библиотека должна выполнять полную трансляцию команд.
Работа оптического привода подобна работе по набору на компьютере книги на английском языке: вам не обязательно понимать, о чем эта книга, чтобы выполнить работу. Не надо даже понимать английский язык. Задача для жесткого диска напоминает чтение немецкой книги и ее набор на компьютере в виде перевода на английский язык. В этом случае вам необходимо знать оба языка и понимать содержание книги.
Библиотека libata справляется с задачей и дает возможность подключить подсистему SCSI для устройств с интерфейсами ATA/SATA. Как правило, оказывается вовлеченным большее количество драйверов, а не всего лишь один ведущий драйвер SATA, как показано на рис. 3.2. Остальные драйверы не показаны в целях упрощения схемы.
3.6.3. Обобщенные устройства SCSI
Процесс из пространства пользователя взаимодействует с подсистемой SCSI с помощью слоя блочных устройств и/или другой службы ядра, расположенной над драйвером класса устройств SCSI (например, sd или sr). Другими словами, большинству пользовательских процессов нет нужды знать что-либо об устройствах SCSI или об их командах.
Тем не менее пользовательские процессы могут обходить драйверы классов устройств и отправлять команды протокола SCSI напрямую устройствам с помощью обобщенных устройств. Посмотрите, например, на систему, описанную ранее в разделе. Но сейчас взгляните на то, что произойдет, когда вы добавите параметр -g в команду lsscsi, чтобы отобразить обобщенные устройства:
$ lsscsi -g
[0:0:0:0] disk ATA WDC WD3200AAJS-2 01.0 /dev/sda
