Восстановление данных. Практическое руководство

В этой главе будет идти речь о восстановлении данных. Ремонт винчестеров (за исключением редких случаев) или невозможен, или экономически нецелесообразен. Нашей задачей будет временное восстановление работоспособности жесткого диска, достаточное лишь для копирования самых ценных данных, в идеале — всего диска целиком. Мы рассмотрим исключительно общие вопросы ремонта жестких дисков, а в подробности пошаговой методики диагностики вдаваться не будем. Это — чрезвычайно обширная тема, заслуживающая отдельной книги и, к тому же, требующая индивидуального подхода к каждой конкретной модели диска. Заинтересованных читателей, желающих изучить данную тему углубленно, можно отослать к документации, представленной на сайте АСЕ Lab (http://www.acelab.ru/products/pc/traning.html). Фрагменты этой документации доступны, в том числе, и незарегистрированным пользователям. Так что не будем повторяться. Основная цель данной главы — продемонстрировать, что ремонт жестких дисков возможен и в домашних условиях.

Внутреннее устройство жесткого диска

Блок-схема типичного жесткого диска представлена на рис. 4.1. Жесткий диск состоит из гермоблока и платы электроники. В гермоблоке расположены:

? шпиндельный двигатель, вращающий пакет из одного или нескольких магнитных дисков;

? блок магнитных головок (БМГ), который ранее управлялся шаговым электродвигателем, а теперь работает под управлением устройства, известного как "звуковая катушка" (voice coil);

? предусилитель-коммутатор чтения/записи, смонтированный в микросхеме, расположенной либо непосредственно на БМГ, либо на отдельной плате рядом с ней. В последнем случае замена коммутатора возможна без съема БМГ, что существенно упрощает его ремонт.

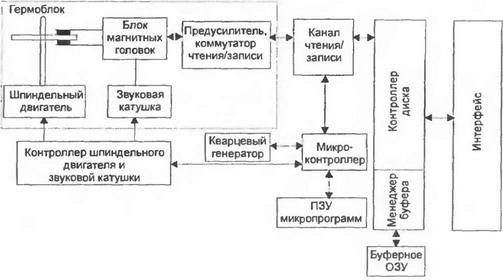

Рис. 4.1. Блок-схема типичного жесткого диска

Плата электроники содержит:

? контроллер шпиндельного двигателя и звуковой катушки, управляющий вращением пакета дисков и позиционированием головок;

? канал чтения/записи;

? микроконтроллер, являющийся, по сути, "сердцем" винчестера;

? контроллер диска, отвечающий за обслуживание интерфейса ATA.

Принципы ремонта жестких дисков

Древние жесткие диски стоили дорого, использовали целую россыпь микросхем с низкой степенью интеграции и серийные комплектующие, над которыми еще имело смысл подолгу зависать с осциллографом, выискивая неисправный элемент. Но затем степень интеграции начала стремительно нарастать, производители перешли на заказные чипы, а цены на винчестеры упали. Ремонтировать электронику стало не только сложно, но еще и нерентабельно.

Основным способом возвращения работоспособности жесткому диску стала замена всей платы контроллера целиком. Для этой цели берется диск идентичной модели (донор), и плата переставляется на гермоблок с восстанавливаемыми данными (акцептор). Исключение составляет мелкий ремонт, наподобие замены перегоревшего предохранителя или транзистора, который можно выполнить непосредственно на теле "пациента".

Возникает вопрос — если ремонтники уже давно ничего не ремонтируют, а только тасуют платы, зачем же к ним обращаться и платить деньги, когда эту операцию можно проделать и самостоятельно? Однако в данном случае проще сказать, чем реально сделать.

Во-первых, необходимо найти подходящего донора. У разных моделей винчестеров совместимость плат электроники существенно различна. Некоторые из них требуют совпадения всех цифр в номере модели, а некоторые соглашаются работать и с "родственным" контроллером. Есть и такие модели, которые могут не работать даже при полном совпадении всех букв и цифр, и тогда приходится перебирать одного донора за другим в надежде найти подходящий. Особенности поведения каждой модели можно почерпнуть из документации, прилагаемой к PC-3000, или найти в Интернете. Поиски доноров серьезно осложняются тем, что период производства большинства винчестеров намного меньше их среднего срока существования. Компьютерные магазины постоянно обновляют свой ассортимент, и приобрести модель, аналогичную той, что вы купили несколько лет назад, скорее всего, не удастся. Остаются радиорынки и фирмы, торгующие подержанными комплектующими, но и здесь выбор невелик.

Внимание!

"Неродной" контроллер может повредить микросхему коммутатора/предусилителя, расположенную внутри гермоблока, и разрушить служебную информацию, что существенно затруднит дальнейший ремонт. Никогда не переставляйте платы, если у вас есть хотя бы тень сомнения в их совместимости!

Во-вторых, помимо электроники, на плате контроллера имеется микросхема ПЗУ, в которой могут быть записаны индивидуальные настройки. В этом случае с чужой платой винчестер работать просто не будет! Тут есть два пути. Если акцептор еще подает признаки жизни, с него считывается оригинальная прошивка, которая затем записывается на плату донора. Если этот вариант не срабатывает, приходится перепаивать непосредственно само ПЗУ.

В-третьих, даже если винчестер "заведется" с чужой платой, последовательность нумерации секторов может оказаться нарушена, и файловая система превратится в мусор. Если это случится, разгребать этот мусор придется вручную или с помощью специализированных программных комплексов. Лучшим среди этих комплексов является Data Extractor, входящий в комплект PC-3000, но также способный работать и отдельно от него со штатным контроллером IDE.

Вообще говоря, никаких экстраординарных способностей для ремонта не требуется, и он вполне по силам мастерам средней руки. Отказ электроники — это еще полбеды. Гораздо хуже, если испорчена часть служебной информации, записанной на магнитных пластинах (эта тема будет освещена более подробно далее в этой главе). Это может произойти по разным причинам, наиболее распространенными среди которых являются: ошибки в прошивке, сбои питания, отказ электроники, вибрация/удары, деформация гермоблока. При этом жесткий диск не инициализируется или выдает сообщение об ошибке в ответ на любую команду. Некоторые винчестеры автоматически переходят в технологический режим, предназначенный для записи служебной информации, которая может быть передана либо через стандартный интерфейс ATA, либо через COM-терминал.

В состав PC-3000 входит большая коллекция разнообразных служебных модулей для популярных моделей жестких дисков, а всем зарегистрированным пользователем предоставляется бесплатный доступ к FTP-серверу, на котором можно найти практически все, что угодно. Как вариант, можно воспользоваться специализированными утилитами, распространяемыми производителями винчестера, выбрав режим обновления прошивки. Важно отметить, что при этом обновляются далеко не все модули; более того, далеко не для всех моделей такие утилиты существуют. К тому же, этот способ восстановления бесполезен, если в служебной зоне имеются физические дефекты или если накопитель "зависает" еще на старте, отказываясь входить в технологический режим. На этот случай существует метод горячей замены (hot-swap). В этой процедуре также участвуют два накопителя — донор и акцептор, но трансплантация осуществляется на лету. Акцептор обесточивается, с него снимается плата электроники, обнажая гермоблок. Донор подключается к шлейфу IDE, на него подается питание, затем, после завершения процесса инициализации и выдачи сигнала готовности, отдается команда ATA Sleep (95h), останавливающая шпиндельный двигатель. Все остальные узлы остаются под напряжением. Контроллер аккуратно свинчивается и переставляется на гермоблок акцептора. Затем ему подается любая команда для пробуждения (например, команда чтения сектора). Поскольку контроллер уже был проинициализирован, обращения к служебной зоне не происходит, и с диска удается считать всю уцелевшую информацию.

Примечание

При использовании штатного контроллера IDE необходимо заблаговременно отключить S.M.A.R.T, в настройках BIOS Setup, иначе винчестер будет производить запись протокола S.M.A.R.T, в служебную зону.

Требования к совместимости плат электроники — те же самые, что и в случае простой перестановки контроллера. В принципе, нет необходимости переставлять плату донора на акцептор. Можно взять плату акцептора, проинициализировать ее на гермоблоке донора, а затем вернуть обратно. Такой способ даже более предпочтителен, поскольку в этом случае акцептор будет работать со "своим" ПЗУ.

Ряд неисправностей требует вскрытия гермоблока и ювелирного мастерства рук. Первое место по частоте отказов занимает выход из строя одной или нескольких магнитных головок (рис. 4.2). Причиной может быть и заводской брак, и пробой электроники, и механическое воздействие (например, удар). Если головка остается физически неповрежденной, то одна из поверхностей перестает читаться, и тогда через каждые N секторов образуется BAD-сектор, где N — количество головок. Некоторые модели имеют 6 головок, некоторые — только одну, тогда при ее отказе диск становится полностью неработоспособным и не может прочитать даже служебную зону. Но и при отказе одной из шести головок информация превращается в труху. Все файлы, размер которых превышает 3 Кбайт (512x6), становятся "продырявленными". Что делать? Переставлять блок головок! Это очень сложная операция, и у начинающих мастеров в половине случаев она заканчивается фатально. Практиковаться на своем рабочем винчестере, который надо восстановить, категорически недопустимо! Сначала потренируйтесь на жестких дисках разной степени убитости, на которых нет ничего интересного.

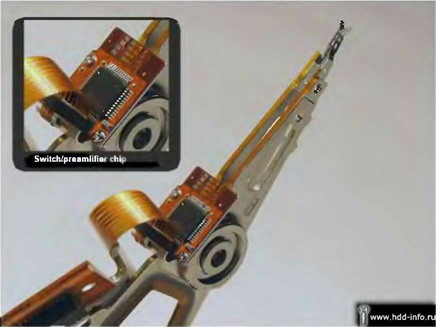

Рис. 4.2. Блок магнитных головок с микросхемой коммутатора/предусилителя

Нам потребуется донор близкой модели. Точное совпадение всех цифр модели уже не обязательно, главное — чтобы БМГ был аналогичного типа. Некоторые диски паркуют головки за пределами внешней кромки магнитных пластин, некоторые — в специальной зоне близ центра шпинделя. Последний случай наиболее сложен. Ведь чтобы снять головки, их нужно протащить через всю поверхность, а допускать контакт головки с поверхностью нельзя, иначе магнитное покрытие будет разрушено!
