Восстановление данных. Практическое руководство

Воспользовавшись любым редактором диска (например, Microsoft Disk Probe из комплекта Resource Kit), считаем первый сектор физического диска. Он должен выглядеть приблизительно так, как показано на рис. 5.4.

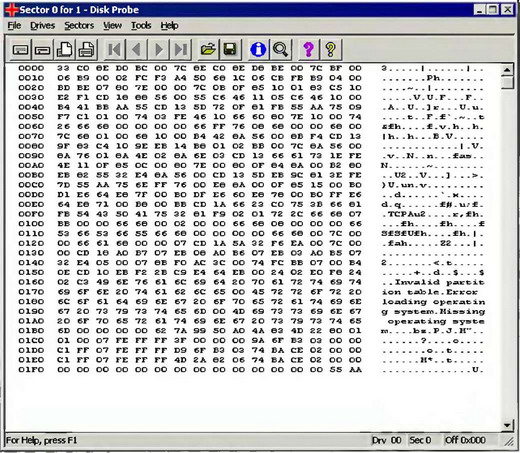

Рис. 5.4. Внешний вид MBR

Не правда ли, MBR выглядит как знаменитая Матрица? Ее формат кратко описан в таблице 5.1.

Таблица 5.1. Формат MBR

Смещение	Размер	Описание
0x000	перемен.	Код загрузчика
0x1BB	4h	Идентификатор диска
0x1BE	10h	Partition 1
0x1CE	10h	Partition 2
0x1DE	10h	Partition 3
0x1EE	10h	Partition 4
0x1FE	0x2	"Магическое число" — сигнатура 55h AAh, которое указывает, что данный сектор представляет собой MBR

Первые 1BBh байт занимают код и данные загрузчика, среди которых отчетливо выделяются текстовые строки.

Примечание

Кстати говоря, локализовав сообщения загрузчика в национальных версиях Windows, например, в русской, Microsoft допустила грубейшую стратегическую ошибку. Ведь в BIOS нет никаких кириллических шрифтов, поэтому русские символы выглядят бессмысленной абракадаброй.

По смещению 1BBh расположен четырехбайтовый идентификатор диска, принудительно назначаемый Windows при запуске Disk Manager. Коварство Microsoft не знает границ! Еще со времен первых IBM PC (тогда они назывались XT) загрузчик владел первыми 1BEh байтами MBR, и достаточно многие загрузчики (и вирусы!) использовали эти байты на полную катушку. Нетрудно сообразить, что произойдет, если внутрь загрузчика вдруг запишется идентификатор. Это убьет его! Поэтому байты 1BBh–1BEh лучше не трогать.

Со смещения 1BEh начинается таблица разделов, представляющая собой массив из четырех записей типа partition. Каждая из этих записей описывает свой логический диск, что позволяет нам создавать до четырех разделов на каждом HDD. Формат записи таблицы разделов представлен в табл. 5.2. Динамические диски, впервые появившиеся в Windows 2000, хранятся в базе данных Менеджера Логических Дисков (Logical Disk Manager Database), и в таблице разделов присутствовать не обязаны.

Таблица 5.2. Формат записи таблицы разделов

Смещение	Размер	Описание
000	1ВЕ	1CE	1DE	1EE	byte	Флаг активного загрузочного раздела (Boot Indicator). 80h — загрузочный раздел, 00h — незагрузочный раздел
001	1BF	1CF	1DF	1EF		Стартовая головка раздела
002	1C0	1D0	1E0	1F0	byte	Стартовый сектор раздела (биты 0–5). Старшие биты стартового цилиндра (биты 6–7)
003	1C1	1D1	1E1	1F1	byte	Младшие биты стартового цилиндра (биты 0–7)
004	1C2	1D2	1E2	1F2	byte	Идентификатор системы (Boot ID), см. табл. 5.3
005	1C3	1D3	1E3	1F3	byte	Конечная головка раздела
006	1С4	1D4	1E4	1F4	byte	Конечный сектор раздела (биты 0–5). Старшие биты конечного цилиндра (биты 6–7)
007	1C5	1D5	1E5	1F5		Младшие биты конечного цилиндра (биты 0–7)
008	1C6	1D6	1E6	1F6	dword	Смещение раздела относительно начала таблицы разделов в секторах
00C	1CA	1DA	1EA	1FA	dword	Количество секторов раздела

Таблица 5.3. Возможные значения Boot ID

Boot ID	Тип раздела
00h	Раздел свободен
0x01	Раздел FAT12 (менее чем 32 680 секторов в томе или 16 Мбайт)
0x04	Раздел FAT16 (32 680–65 535 секторов или 16–33 Мбайт)
0x05	Расширенный раздел (extended partition)
0x06	Раздел BIGDOS FAT16 (33 Мбайт–4 Гбайт)
0x07	Раздел NTFS
0x0B	Раздел FAT32
0x0C	Раздел FAT32 с поддержкой расширенной BIOS INT 13h
0x0E	Раздел BIGDOS FAT16 с поддержкой расширенной BIOS INT 13h
0x0F	Расширенный раздел с поддержкой расширенной BIOS INT 13h
0x12	Раздел EISA
0x42	Динамический диск
0x86	Раздел legacy FT FAT16
0x87	Раздел legacy FT NTFS
0x8B	Наследуемый отказоустойчивый том, отформатированный для FAT32 (Legacy FT volume formatted with FAT32)
0x8C	Наследуемый отказоустойчивый том с поддержкой BIOS INT 13h, отформатированный для FAT32 (Legacy FT volume using BIOS INT 13h extensions formatted with FAT32)

Техника восстановления главной загрузочной записи

Существует множество утилит для автоматического восстановления первичного загрузчика и таблицы разделов, к числу которых относятся, например, GetDataBack, Easy Recovery, Active@Data Recovery Software и др. До поры до времени они вполне успешно справлялись со своей задачей, восстанавливая даже полностью уничтоженные таблицы разделов, однако с появлением емких дисков, преодолевших барьер в 2 Гбайт с помощью всевозможных расширений, они стали часто путаться. Поэтому и доверять им больше нельзя. Если не хотите потерять свои данные — восстанавливайте MBR самостоятельно (тем более что это достаточно простая операция, не требующая особой квалификации). Восстановление значительно упрощается, если в вашем распоряжении имеется копия таблицы разделов, снятая с помощью Sector Inspector или любой другой подобной утилиты. К сожалению, чаще всего ее под рукой не оказывается…

Если операционная система отказывается загружаться, а на экране появляется сообщение BIOS, выглядящее примерно следующим образом:

 Disk Boot failure, Non-System disk or disk error...

Press <Enter> to restart то это указывает на разрушение сигнатуры 55h AAh, обычно сопровождаемое смертью первичного загрузчика.

Примечание

Очень важно отличать сообщение BIOS от сообщений первичного загрузчика и загрузочного сектора. Зайдите в BIOS Setup и отключите все загрузочные устройства, оставив активным только диск A: (и не забудьте извлечь из него дискету). А теперь перезагрузитесь и запомните, какое сообщение появится на экране. Это и будет "ругательством" BIOS.

Восстановить сигнатуру 55h AAh можно в любом дисковом редакторе. Когда будете это делать, убедитесь, что в начале диска присутствует осмысленный код первичного загрузчика (master boot code).

Рекомендация

Если вы испытываете затруднение с дизассемблированием в уме, воспользуйтесь IDA PRO или HIEW. Вы не умеете дезассемблировать? Тогда попробуйте оценить степень "нормальности" первичного загрузчика визуально (однако для этого опять-таки требуется опыт работы с кодом). В начале более или менее стандартного загрузчика расположено приблизительно 100h байт машинного кода, в котором обнаруживаются последовательности: 00 7C, 1B 7C, BE 07, CD 13, CD 18, CD 10, 55 AA, а затем идут характерные текстовые сообщения: Invalid partition table, Error loading operating system, Missing operating system (см. рис. 5.4). Если загрузчик поврежден, но сигнатура 55 AA цела, то попытка загрузки с такого диска обернется неизменным зависанием.
