Восстановление данных. Практическое руководство

Ряд неисправностей требует вскрытия гермоблока и ювелирного мастерства рук. Первое место по частоте отказов занимает выход из строя одной или нескольких магнитных головок (рис. 4.2). Причиной может быть и заводской брак, и пробой электроники, и механическое воздействие (например, удар). Если головка остается физически неповрежденной, то одна из поверхностей перестает читаться, и тогда через каждые N секторов образуется BAD-сектор, где N — количество головок. Некоторые модели имеют 6 головок, некоторые — только одну, тогда при ее отказе диск становится полностью неработоспособным и не может прочитать даже служебную зону. Но и при отказе одной из шести головок информация превращается в труху. Все файлы, размер которых превышает 3 Кбайт (512×6), становятся "продырявленными". Что делать? Переставлять блок головок! Это очень сложная операция, и у начинающих мастеров в половине случаев она заканчивается фатально. Практиковаться на своем рабочем винчестере, который надо восстановить, категорически недопустимо! Сначала потренируйтесь на жестких дисках разной степени убитости, на которых нет ничего интересного.

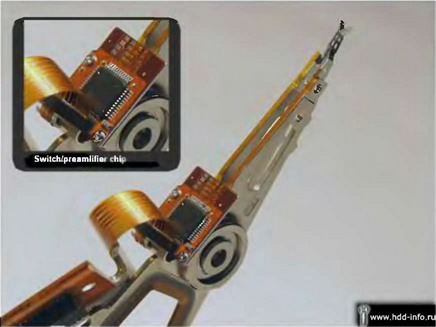

Рис. 4.2. Блок магнитных головок с микросхемой коммутатора/предусилителя

Нам потребуется донор близкой модели. Точное совпадение всех цифр модели уже не обязательно, главное — чтобы БМГ был аналогичного типа. Некоторые диски паркуют головки за пределами внешней кромки магнитных пластин, некоторые — в специальной зоне близ центра шпинделя. Последний случай наиболее сложен. Ведь чтобы снять головки, их нужно протащить через всю поверхность, а допускать контакт головки с поверхностью нельзя, иначе магнитное покрытие будет разрушено!

Вооружившись тонкой полоской выгнутого и обезжиренного пластика, аккуратно заводим ее под каждую головку, так, чтобы пластик приподнимал головку над поверхностью, но сам ее не касался, и выводим головки за пределы внешний кромки. Чтобы головки не соприкасались и не царапали друг друга, между ними вставляется полоска полиэтилена, которую можно вырезать из антистатической упаковки жесткого диска (рис. 4.3). Заменяется только БМГ. "Родной" магнит звуковой катушки акцептора остается на месте. В зону парковки магнитные головки заводятся аналогичным образом, но в обратной последовательности. Остается лишь закрутить винт оси позиционера и надеть крышку на гермоблок. При включении винчестера практически наверняка раздастся жуткий звук, а скорость чтения упадет в десятки раз. Это — следствие работы с чужим БМГ, на "неродных" адаптивах. Подтягивая винты крышки, можно до некоторой степени выровнять график чтения. Долго в таком состоянии жесткий диск работать не может, поэтому необходимо как можно скорее приступать к вычитыванию поверхности, начиная с наиболее ценных данных. Более подробную информацию на эту тему можно найти в статье Сергея Казанского "Как я переставлял блок головок на Fujitsu MPG3409AH, чтобы спасти информацию. (Записки сумасшедшего ремонтника)": http://onehalf.pisem.net/stat/heads.html.

Рис. 4.3. Инструмент для перемещения БМГ, изготавливаемый из узкой полоски пластика (1), обжимаемого на разогретом металлическом стержне (2)

Некоторые жесткие диски содержат только одну магнитную головку, в случае отказа которой выгоднее переставлять саму пластину, как показано в уже упомянутом видеоматериале Сергея Яценко: http://pc3k.rsu.ru/video/video03_N40P_disk_swap.avi.

Также приходится сталкиваться и с "залипанием" магнитных головок, в прямом смысле слова прилипших к поверхности за счет сил межмолекулярного притяжения. Некоторые источники рекомендуют в этом случае просто крутануть диск в горизонтальном направлении, но польза от этого действия очень сомнительна, а вот вред оно может нанести немалый и зачастую непоправимый (например, повредить подвески головки с последующим фрезерованием магнитной поверхности). В этом случае лучше разобрать гермоблок и аккуратно приподнять головки с помощью уже знакомого нам куска изогнутого пластика, вернув их в зону парковки. Подробности — в статье Сергея Яценко: "Восстановление гермоблока IBM DJNA371350 после падения": http://www.acelab.ru/pcTechSupport/DOSvers/MFGFeature//IBM/VGPP.html (к сожалению, доступной только для зарегистрированных пользователей PC-3000).

Кроме того, встречаются случаи повреждения коммутатора/предусилителя или обрыва гибкого шлейфа. Если коммутатор/предусилитель расположен непосредственно на БМГ (особенно в микросхеме бескорпусного исполнения), то весь БМГ заменяется целиком по вышеописанной методике.

Звуковая катушка, в силу своей конструктивной простоты, не отказывает практически никогда (там просто нечему ломаться), но вот выводные провода обломаться могут. К счастью, их легко припаять.

Шпиндельный двигатель очень надежен и перегорает/замыкает обмотки только в исключительных случаях. Однако заклинивание гидродинамического подшипника — вполне распространенное явление. Если это происходит, то подшипник приходится расклинивать по методике, описанной в статье http://www.acelab.ru/pcTechSupport/DOSvers/TechDoc/Barracuda4.html (к сожалению, доступной только для зарегистрированных пользователей PC-3000).

Прошивка и адаптивы жесткого диска

Электроника диска — это только скелет. Без управляющих микропрограмм она работать не будет! Первые модели винчестеров хранили микропрограммы в ПЗУ, что создавало неудобства и накладывало определенные ограничения. Теперь же для этой цели используется сам жесткий диск! Разработчик резервирует некоторый объем дискового пространства и размещает в нем весь необходимый код и все необходимые данные. Эта информация организована в виде модулей (слабое подобие файловой системы) и управляется специализированной операционной системой. В ПЗУ остается лишь базовый код, своеобразный "фундамент" винчестера. Некоторые производители пошли еще дальше, убрав из ПЗУ все, кроме первичного загрузчика.

Само ПЗУ может быть расположено как внутри микроконтроллера, так и на отдельной микросхеме. Практически все винчестеры имеют микросхему FLASH-ROM, но не на всех моделях она распаяна. Если микросхема FLASH-ROM установлена, то микроконтроллер считывает прошивку из нее, если нет — обращается к своему внутреннему ПЗУ.

Часть модулей (и информации, находящейся в ПЗУ) одинакова для всей серии винчестеров. К ней, в первую очередь, относится совокупность управляющих микропрограмм. Эти модули полностью взаимозаменяемы, и один диск свободно может работать с модулем другого без каких-либо последствий.

Часть модулей (реже — информации из ПЗУ) готовится отдельно для каждой партии. Например, паспорт диска, описывающий его конфигурацию, указывает количество головок, физических секторов и цилиндров. В процессе инициализации микропроцессор опрашивает коммутатор и перечисляет головки. Если их количество не совпадает с указанным в паспорте, винчестер может "забастовать" и отказаться инициализироваться. Зачастую производители отключают некоторые головки из-за дефектов поверхности, неисправностей самых головок, или же по маркетинговым соображениям. Как следствие — образуются внешне очень похожие модели-близнецы, для которых непосредственная перестановка плат все же невозможна. В этом случае паспорт приходится корректировать, для чего опять-таки понадобится PC-3000. Однако, в принципе, подобрать донора с идентичным паспортом вполне возможно и без коррекции.

Основным источником неприятностей при ремонте являются модули (и, довольно часто, информация, прошитая в ПЗУ), которые уникальны для каждого экземпляра винчестера и настраиваются строго индивидуально. В частности, каждый жесткий диск имеет, как минимум, два списка дефектов — первичный список, или P-list (Primary list) и растущий список, или G-list (Growing list). В P-list заносятся номера дефектных секторов, обнаруженные еще на стадии заводского тестирования, a G-list формируется самим жестким диском в процессе его эксплуатации. Если запись в сектор происходит с ошибкой, сбойный сектор переназначается другим сектором, взятым из резервной области. Некоторые жесткие диски поддерживают список "подозрительных секторов": если сектор начинает читаться не с первого раза, он замещается, а информация о замещении сохраняется либо в отдельном списке, либо в G-list.

Все эти процессы протекают скрытно от пользователя. Специальный модуль, называемый транслятором, переводит физические адреса в номера логических блоков или виртуальные номера CHS (цилиндр-головка-сектор), и внешне нумерация секторов не нарушается. Все работает нормально до тех пор, пока P- или G-списки не оказываются разрушенными, или пока на гермоблок не устанавливается плата с чужими настройками. Если P/G-списки хранятся во FLASH-ROM (а часто так и бывает), файловая система оказывается полностью неработоспособной, ведь трансляция адресов нарушена! При этом, хотя на секторном уровне все читается нормально, становится совершенно непонятно, какой сектор какому файлу принадлежит.

К счастью, восстановить транслятор довольно просто, поскольку практически все файловые структуры (да и сами файлы) имеют характерные последовательности байт (сигнатуры). Для начала нужно очистить таблицы транслятора (сгенерировать пустые P/G-списки), в противном случае сектора, помеченные у донора как замещенные, не смогут быть прочитаны на акцепторе. Различные винчестеры имеют различное число замещенных секторов. В некоторых винчестерах замещенных секторов может не быть вообще, в то время как на других их количество может доходить до нескольких тысяч. Формат P/G-списков варьируется от одной модели к другой, и для работы с ним лучше всего применять PC-3000. В экстренных случаях, если в вашем распоряжении нет PC-3000, можно применить утилиты от производителей винчестера и дать команду ATA unassign.
