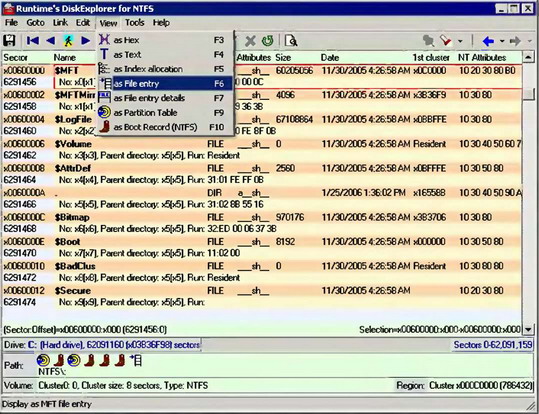

Рис. 6.3. Утилита DiskExplorer отображает главную файловую запись в естественном формате

Для каждого из файлов DiskExplorer сообщает следующее.

□ Номер сектора, к которому данная файловая запись принадлежит. Обратите внимание, что номера секторов монотонно увеличиваются на 2, подтверждая тот факт, что размер одной файловой записи равен 1 Кбайт, хотя на практике можно столкнуться и с другими значениями. Для удобства информация отображается сразу в двух системах счисления — шестнадцатеричной и десятичной.

□ Основное имя файла/каталога (то есть имя файла из заголовка файловой записи). Стоит напомнить, что некоторые файлы имеют несколько альтернативных имен, более подробная информация о которых будет приведена далее в данной главе. Если имя файла или каталога зачеркнуто, это означает, что он был удален, но соответствующая ему файловая запись все еще цела. Чтобы извлечь файл с диска (не важно, удаленный или нет), подведите к нему курсор и нажмите клавиатурную комбинацию <Ctrl>+<T> для просмотра его содержимого в шестнадцатеричном виде или <Ctrl>+<S> — для сохранения файла на диск. То же самое можно сделать и через контекстное меню, выбрав подпункт Recovery. При нажатии клавиатурной комбинации <Ctrl>+<C> в буфер обмена копируется последовательность кластеров, занятых файлом, например: DISKEXPL:K:1034240-1034240.

□ Тип файловой записи, указывающий, файл это или каталог.

□ Атрибуты файла или каталога: a (archive) — архивный, r (read-only) — защищенный от записи, то есть доступный только для чтения, h (hidden) — скрытый, s (system) — системный, l (label) — метка тома, d (directory) — каталог, с (compressed) — сжатый.

□ Размер файла в байтах в десятичной системе счисления (не для каталогов!).

□ Дату и время модификации файла или каталога.

□ Номер первого кластера файла или каталога (или resident — для полностью резидентных файлов и каталогов).

□ Перечень типов атрибутов NTFS, имеющихся у файла или каталога, записанных в шестнадцатеричной нотации (обычно эта строка имеет следующий вид: 10 30 80 — атрибут стандартной информации, атрибут имени и атрибут данных файла). Более подробная информация по данному вопросу будет приведена далее в этой главе.

□ Индекс файловой записи в MFT, выраженный в шестнадцатеричной и десятичной системах счисления и следующий за словом No: (сокращение от Number — номер).

□ Индекс файловой записи родительского каталога, выраженный в шестнадцатеричной и десятичной системах счисления (5h — если файл принадлежит к корневому каталогу). Для быстрого перемещения по файловым записям выберите в меню Goto пункт Mft no и введите требуемый индекс в шестнадцатеричной или десятичной нотации.

□ Для нерезидентных файлов или каталогов — перечень кластеров, занятых файлом в закодированном виде (а зря — могли бы и декодировать). Схема кодирования кластеров подробно описана далее в данной главе.

Прежде чем продолжать чтение, попробуйте поэкспериментировать с файлами MFT (особенно фрагментированными). Посмотрите, как создаются и удаляются записи MFT. Лучше всего это делать на диске, содержащем небольшое количество файлов и каталогов. Чтобы не форматировать логический диск, создайте виртуальный (благо количество оперативной памяти современных компьютеров это позволяет).

Файловые записи

Благодаря наличию утилиты DiskExplorer от Runtime Software с файловыми записями практически никогда не приходится работать вручную. Тем не менее, знание их структуры нам не помешает.

Структурно файловая запись состоит из заголовка (header) и одного или нескольких атрибутов (attributes) произвольной длины, завершаемых маркером конца (end marker) — четырехбайтным шестнадцатеричным значением FFFFFFFFh (см. листинг 6.1). Несмотря на то, что количество атрибутов и их длина меняются от одной файловой записи к другой, размер самой структуры FILE Record строго фиксирован. В большинстве случаев он равен 1 Кбайт (это значение хранится в файле $boot, причем первый байт файловой записи всегда совпадает с началом сектора).

Внимание!

Не следует путать файл $boot с загрузочным сектором (boot sector).

Если реальная длина атрибутов меньше размеров файловой записи, то ее "хвост" просто не используется. Если же атрибуты не умещаются в отведенное им пространство, создается дополнительная файловая запись (extra FILE Record), ссылающаяся на свою предшественницу.

Листинг 6.1. Структура файловой записи

FILE Record
 Header ; Заголовок
 Attribute 1 ; Атрибут 1
 Attribute 2 ; Атрибут 2
 ... ; ...
 Attribute N ; Атрибут N
End Marker (FFFFFFFFh) ; Маркер конца

Первые четыре байта заголовка заняты "магической последовательностью" FILE, сигнализирующей о том, что мы имеем дело с файловой записью типа FILE Record. При восстановлении сильно фрагментированного файла $MFT это обстоятельство играет решающую роль, поскольку позволяет отличить сектора, принадлежащие MFT, от всех остальных секторов.

Следом за сигнатурой идет 16-разрядный указатель, содержащий смещение последовательности обновления (update sequence). Под "указателем" здесь и до конца раздела подразумевается смещение от начала сектора, отсчитываемое от нуля и выраженное в байтах. В Windows NT и Windows 2000 это поле всегда равно 002Ah, поэтому для поиска файловых записей можно использовать сигнатуру FILE*\x00, что уменьшает вероятность ложных срабатываний. В Windows XP и более новых версиях последовательность обновления хранится по смещению 002Dh, и поэтому сигнатура приобретает следующий вид: FILE-\x00.

Размер заголовка также варьируется от одной операционной системы к другой, и в явном виде нигде не хранится. Вместо этого в заголовке присутствует указатель на первый атрибут, содержащий его смещение в байтах относительно начала файловой записи и расположенный по смещению 14h байт от начала сектора. Смещения последующих атрибутов (если они есть) определяются путем сложения размеров всех предыдущих атрибутов (размер каждого из атрибутов содержится в его заголовке) со смещением первого атрибута. За концом последнего атрибута находится маркер конца — значение FFFFFFFFh.
