Восстановление данных. Практическое руководство

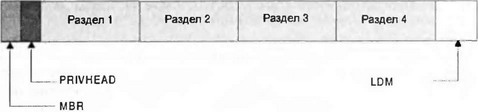

Рис. 5.8. База данных LDM и ее дислокация

Внутреннее устройство базы данных LDM не документировано. При этом даже поверхностный взгляд на ее структуру сразу же дает понятие о ее мощи и сложности (рис. 5.9). На самом верху иерархии расположено оглавление базы — структура TOCBLOCK (Table Of Content Block), состоящая из двух секций, config и log (причем, вероятно, в будущем их список будет расширен). Секция config содержит информацию о текущем разбиении диска на динамические тома, a log хранит журнал изменений схемы разбиения. Это — очень мощное средство в борьбе с энтропией! Если удалить один или несколько динамических разделов, информация о старом разбиении сохранится в журнале, что позволит с легкостью восстановить утерянные тома! Будучи очень важной структурой, оглавление диска защищено от случайного разрушения тремя резервными копиями, одна из которых вплотную примыкает к оригинальной версии TOCBLOCK, расположенной в начале базы LDM, а две других находятся в конце диска, между копиями PRIVHEAD.

Рис. 5.9. Внутренняя структура LDM

Внутренне секция config состоит из заголовка (VMDB) и одного или нескольких 128-байтных структур, называемых VBLKs, каждая из которых описывает соответствующий ей том, контейнер, раздел, диск или группу дисков. Заголовок VMDB не имеет копии и нигде не дублируется. Однако все его изменения протоколируются в журнале (KLOG) и потому могут быть восстановлены.

Примечание

Строение VMDB и VBLKs подробно описано в разделе "LDM Documentation" на сайте проекта LINUX-NTFS. Поэтому здесь оно не приводится в целях экономии места. Оно действительно очень громоздко, к тому же, крайне маловероятно, что кому-то потребуется восстанавливать секцию config вручную.

Для просмотра базы данных LDM и архивирования ее содержимого можно воспользоваться утилитой LDM-dump Марка Руссиновича, бесплатную копию которой можно скачать с его сайта (http://www.sysinternals.com/files/ldmdump.zip). Как вариант можно зарезервировать последний мегабайт физического диска, а также последние мегабайты всех разделов, для которых значение поля Boot ID равно 42h. Сделать это можно с помощью любого дискового редактора (например, Sector Inspector). Эту информацию рекомендуется хранить на надежном носителе (Zip-дискете, CD-R/RW). Помимо этого, не забудьте также создать и резервную копию структуры TOCBLOCK.

При восстановлении удаленных динамических дисков необходимо учитывать следующие факторы:

1. Во-первых, журнал изменений на интерфейсном уровне недоступен, и выполнить откат штатными средствами операционной системы невозможно.

2. Во-вторых, загрузочные сектора удаляемых дисков автоматически очищаются, и восстанавливать их приходится вручную. Более подробно эта тема будет раскрыта в следующем разделе.

Если размер и тип удаленного динамического диска вам известны (на дисках NTFS его можно извлечь из копии загрузочного сектора), просто зайдите в Менеджер Управления Дисками (Disk Manager) и воссоздайте его заново, от предложения отформатировать раздел любезно откажитесь и восстановите очищенный загрузочный сектор по методике, описанной в следующем разделе.

Как видно, Microsoft тщательно позаботилась о своих пользователях и тщательно проработала структуру динамических дисков, что для нее, вообще говоря, нехарактерно.

Основные сведения о загрузочном секторе

Первый сектор логического диска носит название загрузочного (boot). Он содержит код самозагрузки (bootstrap code) и важнейшие сведения о геометрии диска, без которых раздел просто не будет смонтирован. Структура загрузочного сектора определяется архитектурными особенностями конкретной файловой системы. В частности, структура загрузочного сектора NTFS описана в табл. 5.6.

Таблица 5.6. Строение загрузочного сектора NTFS

Смещение	Размер	Описание
0x00	3 bytes	Инструкция перехода
0x03	8 байт	OEM ID — идентификатор
0x0B	25 bytes	BPB
0x24	48 bytes	Extended BPB
0x54	426 bytes	Bootstrap Code
0x01FE	WORD	55 AA

В начале всякого сектора расположена трехбайтная машинная команда перехода на код самозагрузки (обычно она имеет вид EB 52 90, хотя возможны и различные вариации). Так происходит потому, что при загрузке boot-сектора в память управление передается на его первый байт, а код самозагрузки по туманным историческим соображениям был отодвинут в конец сектора (для NTFS верхняя граница составляет 54h байт), вот и приходится прыгать блохой!

С третьего по одиннадцатый байты (считая от нуля) хранится идентификатор производителя, определяющий тип и версию используемой файловой системы (например, MSDOS5.0 для FAT16, MSWIN4.0/MSWIN4.1 для FAT32 и NTFS — для NTFS). Если это поле окажется искаженным, то драйвер не сможет смонтировать диск. В ряде случаев драйвер может даже счесть такой диск не отформатированным.

Примечание

С дисками, отформатированными для использования FAT, Windows 2000 будет работать даже в том случае, если поле OEM ID запорчено. В отношении NTFS это не так.

Следом за идентификатором расположен 25-байтовый блок параметров BIOS (BIOS Parameter Block, BPB), хранящий сведения о геометрии диска (количество цилиндров, головок, секторов, размер сектора, количество секторов в кластере и т.д.). Если эта информация окажется утерянной или искаженной, то нормальное функционирование драйвера файловой системы станет невозможным. Причем, в отличие от информации о числе цилиндров/головок/секторов, которая дублирует информацию, содержащуюся в MBR, а при ее утере элементарно восстанавливается описанным выше способом, размер кластера определить не так-то просто! Позже мы обсудим этот вопрос более подробно, пока же вполне достаточно сослаться на табл. 5.7, в которой указаны размеры кластера томов NTFS, по умолчанию выбираемые штатной утилитой форматирования.

Таблица 5.7. Размеры кластеров, по умолчанию выбираемые штатной утилитой форматирования в Windows 2000

Размер диска	Размер кластера
<512 Мбайт	1 сектор
< 1 Гбайт	2 сектора
< 2 Гбайт	4 сектора
> 2 Гбайт	8 секторов

При выборе размера кластера вручную Windows 2000 поддерживает следующий размерный ряд: 1 сектор, 2 сектора, 4 сектора, 8 секторов, 16 секторов, 32 сектора, 64 сектора и 128 секторов. Чем больше размер кластера, тем слабее фрагментация и выше предельно адресуемый объем дискового пространства. Однако потери от грануляции с увеличением размера кластера тоже растут. Впрочем, размеры кластеров редко задаются вручную.

К блоку параметров BIOS вплотную примыкает его продолжение — расширенный блок параметров BIOS (extended BPB), хранящий номер первого кластера MFT, ее размер в кластерах, номер кластера с зеркалом MFT, а также некоторую другую служебную информацию. В отличие от FAT16/FAT32, MFT может располагаться в любом месте диска (для борьбы с BAD-секторами это актуально). При нормальном развитии событий MFT располагается практически в самом начале диска (где-то в районе четвертого кластера) и, если только она не была перемещена, то ее легко найти глобальным поиском (искать следует строку FILE* по смещению о от начала сектора). При разрушении или некорректном заполнении расширенного блока параметров BIOS драйвер файловой системы отказывается монтировать раздел, объявляя его не отформатированным.

Следом за расширенным блоком параметров BIOS идет код самозагрузки (Bootstrap Code), который ищет на диске загрузчик операционной системы (у операционных систем из семейства Windows NT это — файл ntldr), загружает его в память и передает ему управление. Если код самозагрузки отсутствует, загрузка операционной системы становится невозможной, однако при подключении восстанавливаемого диска вторым раздел должен быть прекрасно виден. Повреждение кода самозагрузки вызывает перезагрузку компьютера или его зависание.
