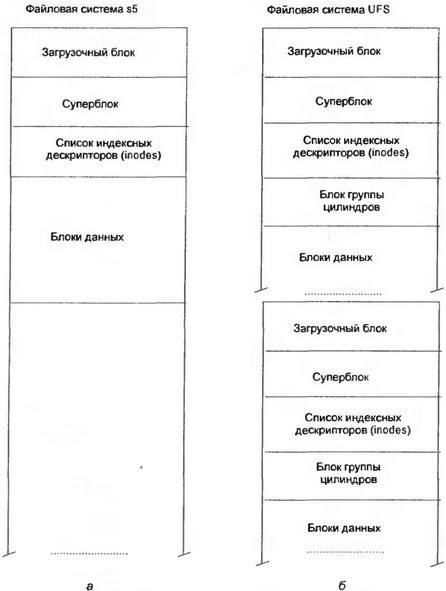

Рис. 8.9. Структура файловых систем s5/ext2fs (а) и UFS (б)

Адресация ведется либо по физическим смещениям, измеряемым в байтах и отсчитываемым от начала группы цилиндров (реже — от начала раздела UFS), либо в номерах фрагментов, отсчитываемых от тех же самых точек. Допустим, размер блока составляет 16 Кбайт, разбитых на 8 фрагментов. Тогда 69-й сектор будет иметь смещение 512 * 69 == 35328 байт или 1024 * (16/8)/512 * 69 == 276 фрагментов.

В начале раздела расположен загрузочный сектор, затем следует суперблок, за которым находится одна или несколько групп цилиндров (рис. 8.10). Для перестраховки копия суперблока дублируется в каждой группе. Загрузочный сектор не дублируется, но по соображениям унификации и единообразия под него просто выделяется место, таким образом, относительная адресация блоков в каждой группе остается неизменной.

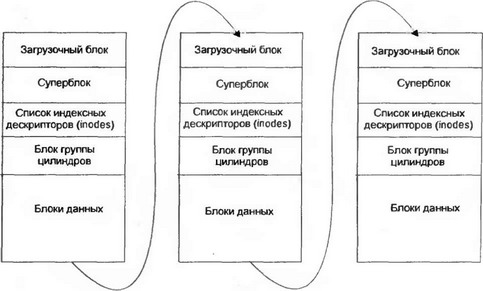

Рис. 8.10. Последовательно расположенные группы цилиндров

В UFS суперблок располагается по смещению 8192 байт от начала раздела, что соответствует 16-му сектору. В UFS2 он "переехал" на 65536 байт (128 секторов) от начала, освобождая место для дисковой метки и первичного загрузчика операционной системы, а для действительно больших (в исходных текстах они обозначены как "piggy") систем предусмотрена возможность перемещения суперблока по адресу 262144 байт (целых 512 секторов).

Среди прочей информации суперблок содержит:

□ cblkno — смещение первой группы блока цилиндров, измеряемое во фрагментах, отсчитываемых от начала раздела;

□ fs_iblkno — смещение первого inode в первой группе цилиндров (фрагменты от начала раздела);

□ fs_dblkno — смещение первого блока данных в первой группе цилиндров (фрагменты от начала раздела);

□ fs_ncg — количество групп цилиндров;

□ fs_bsize — размер одного блока в байтах;

□ fs_fsize — размер одного фрагмента в байтах;

□ fs_frag — количество фрагментов в блоке;

□ fs_fpg — размер каждой группы цилиндров, выраженный в блоках (также может быть найден через fs_cgsize).

Для перевода смещений, выраженных во фрагментах, в номера секторов, служит следующая формула: sec_n(fragment_offset) == fragment_offset* (fs_bsize/fs_frag/512) или ее более короткая разновидность: sec_n(fragment_offset) == fragment_offset*fs_fsize /512.

Структура суперблока определена в файле /src/ufs/ffs/fs.h и в упрощенном виде выглядит, как показано в листинге 8.7.

Листинг 8.7. Формат суперблока (второстепенные поля опущены)

struct fs {
/* 0x00 */ int32_t fs_firstfield; /* Связный список файловых систем */
/* 0x04 */ int32_t fs_unused_1; /* для внутренних суперблоков */
/* 0x08 */ ufs_daddr_t fs_sblkno;
/* Адрес суперблока в файловой системе (фс) */
/* 0x0C */ ufs_daddr_t fs_cblkno; /* Смещение блока цилиндров в фс */
/* 0x10 */ ufs_daddr_t fs_iblkno; /* Смещение блоков inode в фс */
/* 0x14 */ ufs_daddr_t fs_dblkno; /* Смещение 1-го блока данных после
 группы цил. */
/* 0x18 */ int32_t fs_cgoffset; /* Смещение группы цилиндров */
/* 0x1C */ int32_t fs_cgmask; /* Используется в calc mod fs_ntrak */
/* 0x20 */ time_t fs_time; /* Время последней записи */
/* 0x24 */ int32_t fs_size; /* Количество блоков в фс */
/* 0x28 */ int32_t fs_dsize; /* Количество блоков данных в фс */
/* 0х2С */ int32_t fs_nog; /* Количество групп цилиндров */
/* 0x30 */ int32_t fs_bsize; /* Размер базовых блоков в фс */
/* 0x34 */ int32_t fs_fsize; /* Размер фрагментов блоков в фс */
/* 0x38 */ int32_t fs_frag; /* Количество фрагментов в блоке в фс */

/* Параметры конфигурации */
/* 0x3C */ int32_t fs_minfree; /* Мин. процент свободных блоков */
/* 0x40 */ int32_t fs_rotdelay; /* Мин. задержка (мс) для оптимального
 след. блока */
/* 0x44 */ int32_t fs_rps; /* Обороты диска в минуту */

/* Размеры, определяемое кол-вом гц и их размерами */
/* 0x98 */ ufs_daddr_t fs_csaddr; /* Адрес блока информации гц */
/* 0х9С */ int32_t fs_cssize; /* Размер блока информации гц */
/* 0xA0 */ int32_t fs_cgsize; /* Размер группы цилиндров */

/* Поля, которые могут быть вычислены на основании остальных */
/* 0хВ4 */ int32_t fs_cpg; /* Кол-во цилиндров в группе */
/* 0xB8 */ int32_t fs_ipg; /* Кол-во Inode на группу */
/* 0xBC */ int32_t fs_fpg; /* Кол-во блоков в группе * fs_frag */

/* Поля, очищаемые при монтировании */
/* 0xD0 */ int8_t fs_fmod; /* Флаг модификации суперблока */
/* 0xD1 */ int8_t fs_clean; /* Флаг "чистой" (clean) фс */
/* 0xD2 */ int8_t fs_ronly; /* Флаг защиты от записи */
