Боевая масса, т — 37,5.
Экипаж, чел — 4.
Основные размеры, мм:
— длина с пушкой вперед — 9220.
— длина по корпусу — 6325.
— ширина — 3270.
— высота полная — 2807.
— высота по крыше башни — 2400.
— клиренс — 480.
Удельное давление на грунт, кг/см2 — 0,85.
Бронирование,
— лоб корпуса — 97.
— борт корпуса — 20…79.
— лоб башни — 200.
— борт башни — 150.
— крыша — 20.
Вооружение (боезапас, выстр.):
— 105-мм нарезная пушка Туре 83 — 1 (44).
— 7,62-мм пулемет Туре 59-Т — 1 (3000).
— 12,7-мм зенитный пулемет Туре 54 — 1 (500).
Стабилизация вооружения — двухплоскостная.
Механизм заряжания — ручной.
Подвижность:
— тип и марка двигателя — дизельный «12150L7BW».
— количество цилиндров (их расположение) — 12 (V-образное).
— максимальная мощность, л. с — 580.
— удельная мощность, л.с./т — 15,47.
— максимальная скорость, км/ч — 50.
— запас хода, км — 400.
Преодолеваемые препятствия:
— ров, м — 2,7.
— стенка, м — 0,8.
— брод, м — 1,4.
Экспериментальный танк «Jaguar»
Середина 1970-х годов ознаменовалась стабилизацией взаимоотношений между Китаем и США. В 1972 году визит в Китай нанес американский президент Р. Никсон. В следующем году страны обменялись дипломатическими миссиями высокого ранга, в 1979 году президент Дж. Картер объявил о формальном дипломатическом признании КНР.
Следствием этого стало стремительное увеличение американо-китайской торговли и сотрудничества. Ряд американских фирм, с одобрения своего правительства, решили передать Китаю некоторые военные технологии, способные подстегнуть развитие китайской промышленности. В области танкостроения результатом стало начало работ по совместному проекту основного боевого танка «Jaguar», который с середины 1980-х годов создавался на базе Туре 69 с участием фирм «Textron Marine» и «Land Systems». Поскольку машина предназначалась для экспортных поставок в страны «третьего мира», то ее постарались сделать максимально дешевой.
Шасси предоставила китайская сторона, а американцы взяли на себя монтаж верхней части корпуса, башни и двигателя.

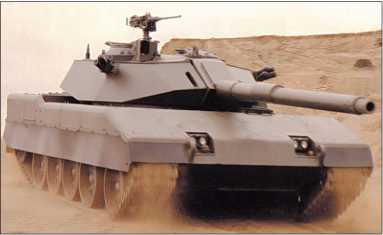

Танк «Jaguar».
В конструкции корпуса длину которого в сравнении с Type 69-I, несколько увеличили, широко использовали комбинированное бронирование. Дополнительную защиту получили моторно-трансмиссионное отделение и топливные баки. Толще стала и бортовая броня. На лоб корпуса также добавили два дополнительных броневых листа. К сожалению, автору не удалось
найти информации, разместили ли их непосредственно на «старой» бронекорпуса или же установили на определенном расстоянии, заполнив полость каким-либо третьим материалом. В любом случае уровень защищенности танка в лобовой проекции существенно вырос.В отличие от исходного образца, башня, разработанная компанией «Cadillac Gage» на основе боевого модуля легкого танка Stingray, представляла сварную конструкцию из плоских броневых листов различной толщины, расположенных под рациональными углами наклона. В лобовой части также применили комбинированное бронирование. Боевое отделение оборудовали вращающимся поликом. «Американское» происхождение башни привело к тому, что в нарушение сложившихся в Китае традиций, расположение экипажа копировало стандарты НАТО: командир с наводчиком размещались справа, а заряжающий слева от орудия.
В качестве основного вооружения установили стабилизированное в двух плоскостях 105-мм нарезное орудие М68 (лицензионную копию британской Royal Ordnance L7A3) с коротким откатом.
Пушка имела эжекционную продувку ствола и оснащалась термоизолирующим кожухом. Механизмы наводки — электрогидравлические, но в случае выхода их из строя предусматривался переход на ручное наведение. Углы вертикальной наводки находились в диапазоне от -4° до +17°. Боекомплект орудия состоял из 34 унитарных выстрелов. Дополнительное вооружение состояло из спаренного с пушкой 7,62-мм пулемета с боекомплектом в 3500 патронов и 12,7-мм зенитного пулемета Browning М2НВ (600 патронов), причем его турель располагалась над люком командира.
Систему управления оружием DFCS практически без изменений позаимствовали с легкого танка Stingray. В ее состав входили интегрированный в прицел наводчика лазерный дальномер, тепловизионные приборы ночного видения и баллистический вычислитель. Учитывались следующие считываемые с датчиков параметры: угол наклона цапф орудия, температура воздуха и заряда, ветер, тип боеприпаса и угловая скорость цели.
Перечисленные мероприятия повлекли увеличение массы машины до 42 т, поэтому для сохранения достойной подвижности пришлось доработать силовую установку. На танк установили дизельный двигатель 8V-92TA V8 американской фирмы «Detroit Diesel» мощностью 750 л.с. Он устанавливался в едином блоке с автоматической трансмиссией Allison XTG-411 (четыре передачи вперед и две — заднего хода) и мог быть заменен в полевых условиях за 50–60 минут. Запас топлива составлял приблизительно 1000 л.
Подвеска применительно на один борт включала пять опорных катков большого диаметра, полностью идентичных таковым Туре 69, два поддерживающих ролика и ведущее колесо заднего расположения.
Предполагалось, что стоимость одного танка «Jaguar» составит для покупателя примерно 2,4 млн долларов. В 1988 году приступили к сборке первых двух прототипов. Американцы прислали две готовые башни, но вскоре прекратили свое сотрудничество с Китаем. После событий, произошедших в 1989 году на площади Тяньаньмэнь, администрация США наложила запрет на военное сотрудничество с Китаем, который самостоятельно достроил оба прототипа и подверг их испытаниям. Для замены американской башни китайская фирма СМЕС попыталась создать боевой модуль собственной конструкции, но потерпела неудачу. Проект закрыли, а военно-техническое сотрудничество Китая и США с тех пор не возобновлялось.
Компоновочная схема — классическая.
Боевая масса, т — 42,0.
Экипаж, чел — 4.
Основные размеры, мм:
— длина с пушкой вперед — 9600.
— длина по корпусу — около 6000.
— ширина — 3270.
