Все китайские танки«Бронированные драконы» Поднебесной

Наибольшие проблемы создавала новая 100-мм гладкоствольная пушка. Точность её стрельбы сильно уступала нарезному варианту. В итоге, изготовив около 150 экземпляров модификаций Туре 69 и Type 69-I, китайцы бросили все силы на усовершенствование вооружения, что привело к созданию модификации Type 69-II, которую с 1982 года запустили в серийное производство. В том же году новый танк впервые показали публике на военном параде.

Корпус, башня, двигатель, трансмиссия, пулеметное вооружение, люки членов экипажа, а также многие другие узлы и агрегаты, в сравнении с Туре 59 не претерпели практически никаких изменений. Наибольшее число усовершенствований внесли в систему управления огнем и вооружение.

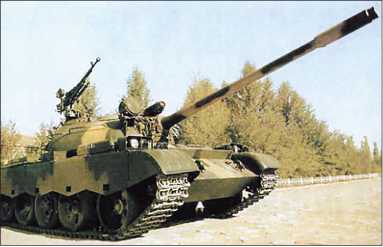

Туре 69-II.

Первые образцы в качестве основного вооружения получили новую 100-мм гладкоствольную пушку Туре 69, разработанную не без влияния советской 115-мм У-5ТС. Это орудие, в отличие от нарезного варианта, имело более длинный ствол (5450 мм) и эжектор оригинальной конструкции с двумя уступами. Боекомплект состоял из 44 выстрелов. Номенклатура унитарных оперенных боеприпасов включала осколочно-фугасные, кумулятивные, бронебойно-подкалиберные снаряды, а также выстрелы с готовыми поражающими элементами. Обычно стандартная укладка включала 18 осколочно-фугасных снарядов и по 13 подкалиберных и кумулятивных. Эффективная дальность стрельбы — 1000 метров. Боевая скорострельность — 6–7 выстрелов в минуту. Но в дальнейшем китайцы оказались вынуждены вернуться к проверенному 100-мм нарезному орудию.

Уже первые серии Туре 69 оснастили двухплоскостным стабилизатором орудия, который позволял вести прицельную стрельбу на ходу. Диапазон скоростей вертикальной наводки составлял 0,07-4,5 градусов в секунду, горизонтальной — 0,07–15 градусов в секунду. Также в систему управления огнем входил установленный над маской пушки в коробчатом бронекорпусе лазерный дальномер Туре 82 производства китайской фирмы CEIEC. Он позволял с точностью до 10 м измерять дальность на дистанциях от 300 до 3000 м. Кроме этого параметра, аналоговый баллистический вычислитель автоматически учитывал угол наклона цапф пушки, а данные о температуре воздуха и заряда вводились вручную.

Приборы ночного видения активного типа скопировали с советских образцов. Один инфракрасный прожектор располагался над перископическим прибором командира (на командирской башенке), второй — на башне справа от пушки и, посредством специального привода, наводился в вертикальной плоскости совместно с орудием. Перископический прицел наводчика получил дневной и ночной каналы. Прибор ночного видения имелся и у механика-водителя. Он устанавливался вместо левого перископа.

Уже в процессе серийного производства на Туре 69 стали устанавливать более совершенную модель инфракрасного прожектора, скопированную с советского образца «Луна» и автоматическую коллективную систему защиты от оружия массового поражения с новой фильтровентиляционной установкой.

Экипаж танка Туре 69 состоит из четырех человек: механика-водителя (располагается в отделении управления справа), заряжающего (в башне справа от орудия), наводчика (слева от орудия) и командира (располагается позади наводчика).

Вспомогательное вооружение из двух 7,62-мм и одного 12,7-мм пулеметов унаследовано от Туре 59. Бронирование также не претерпело принципиальных изменений.

Туре 69 оснащался созданными на базе советских образцов радиостанцией «889» (позднее заменена на «892») с дальностью связи до 25 км и танковым переговорным устройством «883». На командирских машинах устанавливали по две радиостанции. Также имелась встроенная термодымовая аппаратура и управляемая из боевого отделения полуавтоматическая противопожарная система.

Силовая установка представлена четырехтактным 12-цилиндровым дизельным двигателем «12150L7» мощностью 580 л.с. (при 2000 оборотах в минуту), который фактически оказался форсированным вариантом советского В-54. Для размещения охлаждающего вентилятора увеличенного диаметра потребовалось сделать в нижней части кормового бронелиста специальный выступ полукруглой формы. Трансмиссия — механическая, планетарная, аналогичная установленной на Туре 59.

Ходовая часть применительно к одному борту состоит из пяти опорных катков, ведущего колеса заднего расположения и ленивца. Мелкозвенчатая гусеница шириной 580 мм состоит из 90 траков с металлическим шарниром. Шаг трака — 137 мм.

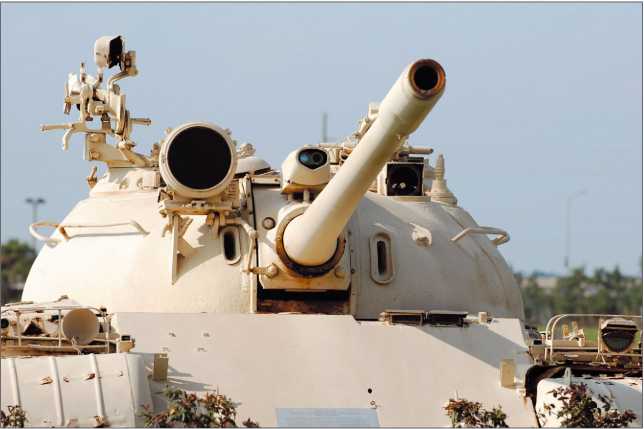

Башня танка Туре 69-II крупным планом. Хорошо видны лазерный дальномер и инфракрасный прожектор.

Модификации Туре 69

Первоначальный вариант со 100-мм гладкоствольным орудием, инфракрасными приборами ночного видения и лазерным дальномером. Изготовленные 100 экземпляров в процессе опытной эксплуатации в войсках обнаружили большое количество «детских болезней» и были возвращены для доработки.

Туре 69-I (WZG-121)

Вариант, в который китайцы внесли ряд усовершенствований после ознакомления с советским Т-62: инфракрасный прожектор «Луна» и улучшенную систему защиты от оружия массового поражения. Также несколько усилили бронирование.

Тактико-технические характеристики танка Type 69/69-I

Компоновочная схема — классическая.

Годы эксплуатации — с 1959.

Боевая масса, т — 36,5.

Экипаж, чел — 4.

Основные размеры, мм:

— длина с пушкой вперед — 9125.

— длина по корпусу — 6243.

— ширина — 3270.

— высота полная — 2807.

— высота по крыше башни — 2400.

— клиренс — 425.

Удельное давление на грунт, кг/см² — 0,83.

Бронирование, мм:

— лоб корпуса — 100.

— борт корпуса — 20…80.

— лоб башни — 200.

— борт башни — 150.

— крыша — 20.

Вооружение (боезапас, выстр.):

— 100-мм гладкоствольная пушка Туре 69 — 1 (44).

— 7,62-мм пулемет Туре 59-Т — 2 (3400).

— 12,7-мм зенитный пулемет Туре 54 — 1 (500).

Углы вертикальной наводки орудия, град — -4…+17.

Стабилизация вооружения — двухплоскостная.

Механизм заряжания — ручной.

Прицельные приспособления — ТШ-2А-22.

Средства постановки дымовой завесы — ТДА.
