Все танки СССР. Том III

Основной танк Т-80 («объект 219сп2») представлял собой базовый серийный вариант. Машина имела сварной корпус, в основном аналогичный по конструкции корпусам танков Т-64А и Т-72. Башня — литая, сложной конфигурации. 125-мм пушка 2А46-1 оснащалась теплозащитным кожухом ствола, гидроэлектромеханическим механизмом заряжания такого же типа, что и на танке Т-64А, спаренным пулеметом ПКТ, зенитным пулеметом НСВТ -12,7 «Утес», оптическим прицелом-дальномером ТПД-2-49, двухплоскостным стабилизатором 2Э28М. В целом башня Т-80 ранних выпусков в значительной степени была унифицирована с башней Т-64А (включая приборы прицеливания и наблюдения, а также систему управления огнем). Наибольшее различие было только в емкости автомата заряжания. В нем удалось разместить только 28 выстрелов против 30 у Т-64. Ходовая часть имела гусеницы с обрезиненными беговыми дорожками и РМШ, обрезиненные опорные и поддерживающие катки. Экипаж состоял из трех человек. Серийное производство осуществлялось на Ленинградском Кировском заводе с 1976 по 1978 год.

Танки Т-80УД во время учений Московского военного округа. 1989 год.

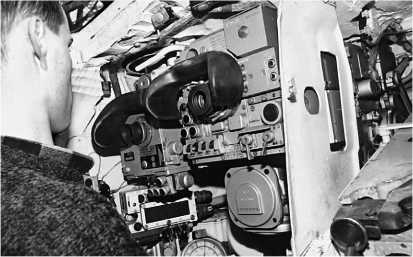

Рабочее место наводчика. Справа — лазерный прицел-дальномер 1Г42, слева — ночной прицел ТПНЗ-49.

В 1978 году появилась модификация Т-80Б («объект 219Р»), отличавшаяся от базовой прежде всего наличием комплекса управляемого вооружения 9К112-1 «Кобра» и СУО 1АЗЗ (лазерный прицел-дальномер 1Г42, танковый баллистический вычислитель 1В517, стабилизатор 2Э26М, блок разрешения выстрела 1Г43 и комплект датчиков). Установлены пушка 2А46-2 и система запуска дымовых гранат 902А «Туча». Усилено бронирование башни. С 1980 года начали устанавливать двигатель ГТД-1000ТФ мощностью 1100 л.с. и башню, унифицированную с Т-64Б, с 1982 года — пушку 2А46М-1 «Рапира-3». В 1984 году было усилено бронирование носовой части корпуса за счет приварки 30-мм бронелиста. Танк Т-80Б также выпускался ПО «Кировский завод» в Ленинграде. На его базе был создан командирский танк Т-80БК («объект 630»), выпускавшийся Омским заводом транспортного машиностроения.

Одновременно с разработкой Т-80Б был спроектирован и его дизельный вариант «объект 219РД» с 1000-сильным дизелем А-53-2. Из стадии опытного образца эта машина не вышла. В 1983 году был создан опытный образец объект 219В, на котором отрабатывались элементы новой СУО «Иртыш» и комплекса управляемого вооружения «Рефлекс».

В январе 1985 года на вооружение была принята модификация Т-80БВ («объект 219РВ»), отличавшаяся от Т-80Б установкой на башне и корпусе комплекта навесной динамической защиты.

По расположению механизмов и оборудования внутри танк Т-80Б разделен на три отделения: управления, боевое и силовое.

Отделение управления расположено в носовой части корпуса. В нем размещено сиденье механика-водителя, перед которым на днище корпуса установлены рычаги управления поворотом, педаль подачи топлива и педаль регулируемого соплового аппарата. Сзади сиденья в днище корпуса расположен люк запасного выхода. В 1984 году было введено крепление сиденья механика-водителя к балке вместо крепления к днищу.

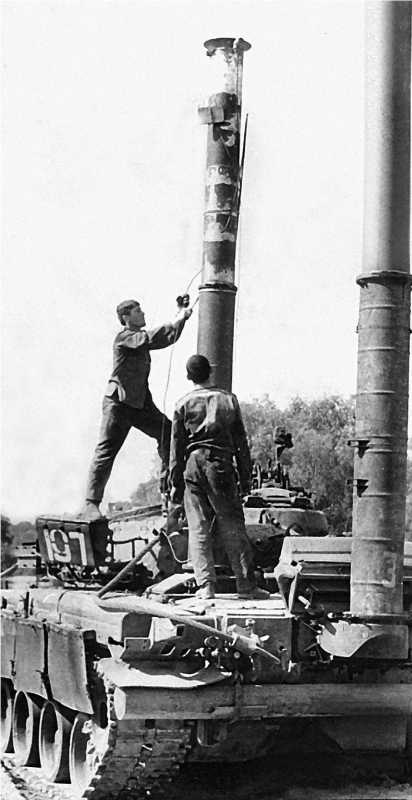

Установка оборудования ОПВТ на Т-80БВ. Северная группа войск, 1991 год.

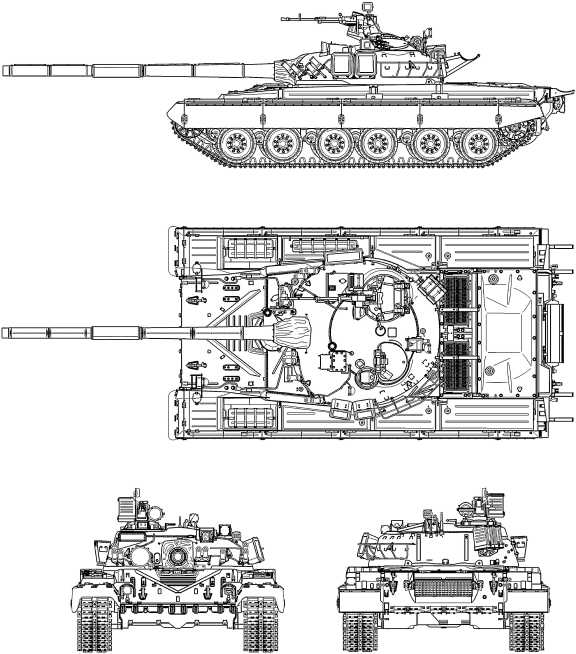

Т-80Б.

Боевое отделение расположено в средней части танка и образовано сочетанием корпуса с башней. В башне установлена 125-мм гладкоствольная пушка. В корпусе размещена кабина, состыкованная с башней. В кабине расположен механизм заряжания (М3), обеспечивающий размещение, транспортировку, подачу и досылание выстрелов, а также улавливание и размещение экстрагированных поддонов. Справа от пушки находится место командира танка, слева — наводчика. Для командира и наводчика имеются сиденья и подножки, а также съемные ограждения, обеспечивающие их безопасность при работе стабилизатора, М3 и при стрельбе из пушки. Справа от пушки установлены спаренный с ней пулемет ПКТ, радиостанция Р-123М (на танках поздних выпусков — Р-173) и пульт управления М3. Над сиденьем командира танка в башне имеется командирская башенка с люком.

За стенками кабины размещен кольцевой конвейер механизма заряжания.

Силовое отделение расположено в кормовой части корпуса танка. В нем продольно установлен газотурбинный двигатель. Вывод мощности на валы бортовых коробок передач осуществляется с обоих концов выходного редуктора двигателя. Каждая бортовая КП смонтирована в блоке с соосной планетарной бортовой передачей, несущей ведущее колесо.

Газотурбинный двигатель ГГД-1000ТФ мощностью 1100 л.с. выполнен по трехвальной схеме с двумя механическими независимыми турбокомпрессорами и со свободной турбиной. Основными узлами двигателя являются центробежные компрессоры низкого и высокого давления, камера сгорания, осевые турбины компрессоров, осевая силовая турбина, выпускной патрубок, коробки приводов и редуктор.

Крыша силового отделения съемная и состоит из передней неподвижной части и задней подъемной части, которая соединяется с передней с помощью петель и торсиона. Крыша открывается усилием одного человека и в поднятом положении стопорится стяжкой. В передней части крыши имеются входные жалюзи, закрытые сверху съемными металлическими сетками.

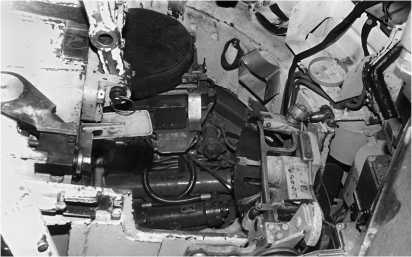

Элементы механизма подачи механизма заряжания танка Т-80Б. Слева — казенник пушки, внизу — левое ограждение пушки с установленным на нем механизмом улавливания экстрактированного поддона, вверху — сиденье командира танка.

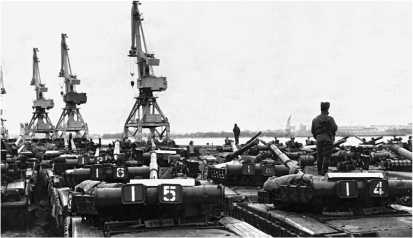

Последние часы на немецкой земле. Т-80БВ в ожидании погрузки в порту г. Ростока. Январь 1991 года.

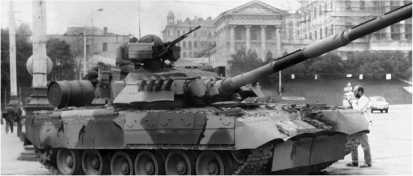

Танк Т-80УД из состава Кантемировской танковой дивизии на Боровицкой площади в Москве в дни августовского путча 1991 года.

В состав вооружения танка Т-80Б входят: 125-мм гладкоствольная пушка 2А46М-1; 7,62-мм спаренный пулемет ПКТ; 12,7-мм танковый пулемет «Утес» (НСВТ-12,7); боеприпасы к пушке и пулеметам; механизм заряжания; система управления огнем 1АЗЗ; комплекс управляемого вооружения 9К112-1; ночной прицел ТПНЗ-49.

Пушка установлена в башне танка на цапфах. Амбразура башни спереди закрыта бронировкой, прикрепленной к люльке болтами и прикрытой снаружи чехлом. Масса качающейся части пушки без бронемаски и стабилизатора составляет 2443 кг. Боевая скорострельность — 6–8 выстр./мин. Дальность прямого выстрела (при высоте цели 2 м) бронебойно-подкалиберным снарядом — 2120 м. От установленной на части танков Т-80Б пушки 2А46-2 пушка 2А46М-1 отличается главным образом симметричным расположением тормозов отката и быстроразъемным соединением ствола с казенником. Внешне ее можно «вычислить» по наличию на стволе места «под ключ».

Боекомплект к пушке состоит из 38 выстрелов с бронебойно-подкалиберными, осколочно-фугасными, кумулятивными и управляемыми снарядами. Из них: 28 выстрелов размещаются в конвейере М3 в любом соотношении; 7 — в отделении управления и 5 в боевом отделении.

Зенитно-пулеметная установка предназначена для стрельбы по воздушным и наземным целям на дальностях до 2000 м. Установка обеспечивает круговой обстрел при углах наведения пулемета в вертикальной плоскости от —5 до +75°. Размещена установка на командирской башенке. Для стрельбы из пулемета применяются патроны калибра 12,7 мм: бронебойно-зажигательные Б-32 и бронебойно-зажигательно-трассирующие БЗТ-44.

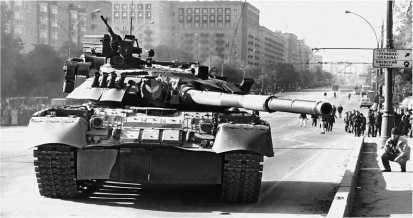

Танк Т-80УД на Кутузовском проспекте. Москва, 4 октября 1993 года.

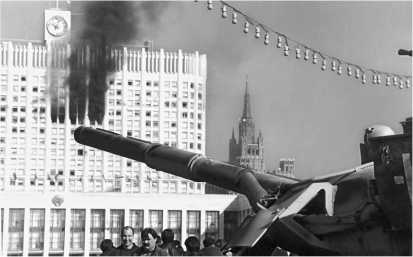

Танк Т-80УД после обстрела «Белого дома». Москва, 4 октября 1993 года.

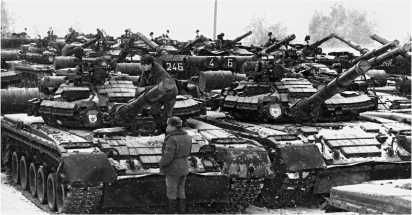

В чистое поле была выведена из Германии 10-я гвардейская танковая Уральско-Львовская ордена Октябрьской Революции, Краснознаменная, орденов Суворова и Кутузова добровольческая дивизия имени Маршала Советского Союза Р.Я. Малиновского. Воронежская область, февраль 1994 года.
