Все танки СССР. Том III

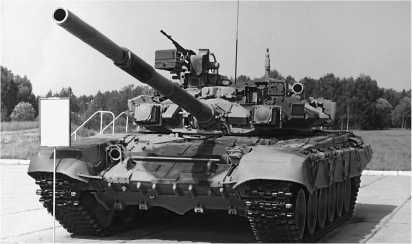

Серийный танк Т-90 во время правительственного показа. Кубинка, 31 августа 1995 года.

Башня Т-90 крупным планом. Над стволом пушки установлены приемные головки обнаружения лазерного излучения, а справа от пушки — правый осветитель системы оптико-электронного подавления «Штора-1».

С целью противорадиационной защиты членов экипажа корпус и башня машины в районах их рабочих мест прикрыты подбоем из водородсодержащего полимера с добавками лития, бора и свинца. Место механика-водителя дополнительно прикрыто надбоем из того же материала.

Основным вооружением танка является 125-мм гладкоствольная пушка 2А46М-4, адаптированная под работу с автоматом заряжания АЗ-185 и приспособленная под использование механизма выбрасывания стреляных поддонов. На Т-90 имеется встроенное устройство выверки пушки как с основным, так и с тепловизионным прицелами. С пушкой спарен 7,62-мм пулемет ПКТМ. На командирской башенке смонтирована защитно-пулеметная установка (ЗПУ) с дистанционным электромеханическим управлением. В ней применен 12,7-мм пулемет НСВТ-12,7 или 6П49 КОРД. Боекомплект танка Т-90 состоит из 42 артвыстрелов, 2000 патронов к спаренному и 300 патронов к зенитному пулеметам.

Установленный на Т-90 комплекс управления огнем 1А45Т «Иртыш» обеспечивает наводчику ведение эффективного прицельного огня днем и ночью с места и в движении из пушки и спаренного пулемета, а совместно с аппаратурой комплекса управляемого вооружения — стрельбу управляемыми пакетами. В состав комплекса 1А45Т входят: автоматизированная система управления огнем 1А42; ночной прицельный комплекс ТО 1-КО1 с ночным прицелом ТО 1-KО1 «Буран ПА» или тепловизионный комплекс ТО1-ПО2Т «Агава-1»; прицельно-наблюдательный комплекс командира ПНК-4С. В свою очередь, автоматизированная СУО 1А42 включает в себя стабилизатор вооружения 2Э42-4 «Жасмин» и информационно-вычислительный дневной прицельный комплекс 1А43, состоящий из лазерного прицела-дальномера/прибора наведения 1Г46, баллистического вычислителя 1В528-1, блока переключателей и комплекта автоматических датчиков условий стрельбы (крена оси цапф пушки, ветра, скорости танка и курсового угла относительно цели). Прицельный комплекс автоматически учитывает и вводит поправки на изменение дальности до цели, углы прицеливания и боковые упреждения, на боковую составляющую скорости ветра, угол крена оси цапф пушки, температуры заряда и воздуха, износ канала ствола и тип снаряда.

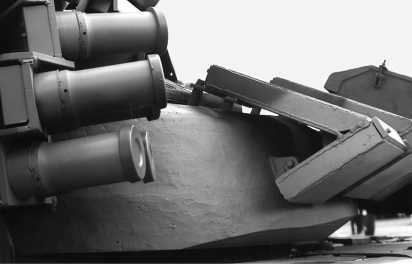

На этом снимке хорошо видна установка блоков динамической защиты на башне и угол наклона дымовых гранатометов.

Двигатель В-84МС.

Следует отметить, что из-за проблем с производством «Агавы» на серийных танках Т-90 установлены прицелы «Буран», «Агавой» же были оснащены только две опытные машины.

Прицельно-наблюдательный комплекс командира ПНК-4С обеспечивает наблюдение командира машины за местностью, поиск и обнаружение цели, целеуказание и корректировку огня, ведение эффективного прицельного огня из пушки и спаренного пулемета в режиме «дубль», ведение прицельной стрельбы из ЗПУ по воздушным и наземным целям. В состав ПНК-4С входит прибор ТКН-4С «Агат-С» со стабилизатором поля зрения по вертикали, датчик положения пушки и система управления ЗПУ.

На танке Т-90 применили комплекс управляемого вооружения (КУВ) 9К119 «Рефлекс», аналогичный применяемому на танке Т-80У. КУВ «Рефлекс» имеет полуавтоматическую систему управления с телеориентированием ракеты в лазерном луче. Комплекс 9К119 обеспечивает стрельбу по неподвижным и движущимся со скоростями до 70 км/ч целям на дальностях 100—5000 м при скорости танка до 30 км/ч. Это выгодно отличает его от КУВ 9К120, установленного на танке Т-72Б, который мог вести стрельбу ракетами только с места и с коротких остановок. Кроме того, 9К119 допускает стрельбу и с использованием тепловизора.

Выстрел ЗУБК20 комплекса «Рефлекс» состоит из управляемой ракеты 9М119М и метательного устройства. Ракета 9М119М состоит из отсека управления, маршевого двигателя, боевой части, хвостового отсека и поддона. Аппаратура, размещенная в отсеке управления, преобразует электрические сигналы, поступающие с приемника измерительной системы координат, связанной с танком, в исполнительную и преобразование этих сигналов в механическое перемещение рулей. Рули раскрываются автоматически после вылета ракеты из ствола пушки.

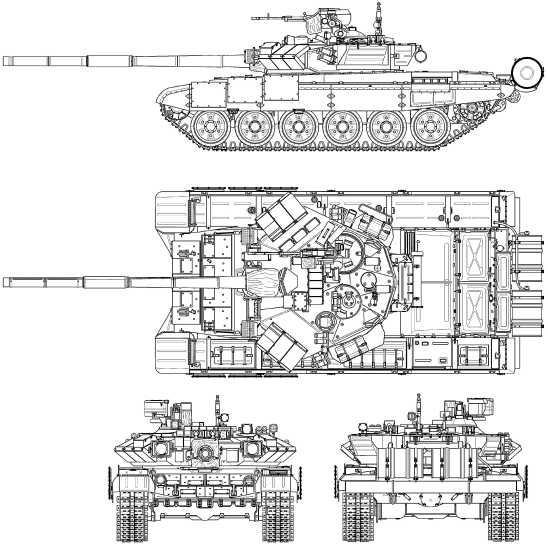

Т-90А.

На Т-90 установлен комплекс оптико-электронного подавления ТШУ-1-7 «Штора-1». Этот комплекс в 3–4 раза снижает вероятность прицельного попадания в танк ПТУР с полуавтоматической системой наведения, а также создает помехи системам управления оружием противника с лазерным целеуказанием и лазерным дальномером. Комплекс состоит из станции оптико-электронного подавления (СОЭП), системы постановки завес (СПЗ) и системы управления. СОЭП состоит из двух осветителей ОТШУ-1-7, установленных в передней части башни и излучающих закодированный ИК-сигнал, препятствующий точному наведению ПТУР противника. СПЗ регистрирует облучение танка лазером противника, определяет направление на источник облучения, выбирает один из двенадцати гранатометов, установленных на башне для постановки аэрозольных завес, выдает электрический сигнал, пропорциональный углу, на который необходимо довернуть башню с гранатометами, и вырабатывает команду на отстрел гранаты, образующей аэрозольную завесу на удалении 55 м от танка. Таким образом обеспечивается защита от противотанковых боеприпасов противника с лазерным наведением.

В СПЗ применены пусковые установки системы 902В «Туча», из которых возможен отстрел не только аэрозолеобразующих гранат ЗД17, но и дымовых гранат ЗД6.

Как и Т-72Б, танк Т-90 оборудован системой защиты от напалма «Сода», системой ППО ЗЭЦ13-1 «Иней», встроенным оборудованием самоокапывания и т. д. Система ППО 2-кратного действия включает в себя четыре баллона с огнегасящей смесью хладон 114В2 и 13В1. В МТО танка установлены 10 оптических и 5 термодатчиков.

Танк оснащен 12-цилиндровым многотопливным V-образным дизелем жидкостного охлаждения В-84МС мощностью 840 л.с. при 2000 об/мин. На выпускных коллекторах двигателя установлены сильфоны, смешивающие выхлопные газы с атмосферным воздухом, что улучшает температурный режим работы коллектора. Емкость внутренних топливных баков — 705 л.

Силовая передача и ходовая часть остались почти неизменными по сравнению с Т-72Б. Опорные катки Т-90 на 10 мм шире, чем у его предшественника.

Движение танка ночью обеспечивается установкой ночного прибора механика-водителя ТВН-5.

На танке установлены УКВ-радиостанция Р-163-50У и УКВ-радиостанция Р-163-УП. Внутреннюю связь между членами экипажа и связь с десантом обеспечивает аппаратура внутренней связи и коммутации Р-174.

Опытно-показательные учения Московского военного округа. 29 июня 1993 года. Танк Т-90 на позиции.

На основании поручения Государственной военно-промышленной комиссии СССР от 4 апреля 1991 года в КБ Уралвагонзавода приступили к проектированию командирского варианта танка Т-90, получившего в опытной разработке наименование «объект 188К».

Этот танк был оснащен дополнительной радиостанцией Р-163-50К, танковой навигационной аппаратурой ТНА-4-3 и автономным агрегатом питания АБ-1-П28.

После завершения испытаний на основании приказа министра обороны от 3 июня 1994 года «объект 188К» был принят на вооружение Российской армии под индексом Т-90К.

Первые серийные танки Т-90 поступили в различные учебные центры. Первый же танковый полк (94 машины) был вооружен ими в 21-й Таганрогской Краснознаменной ордена Суворова мотострелковой дивизии (Сибирский военный округ). В середине 1990-х годов Т-90 получила и 5-я гвардейская Донская танковая дивизия, дислоцированная в Бурятии. В 1996 году Российская армия официально остановила свой выбор на Т-90 как на перспективном танке для оснащения танковых войск. При этом, правда, количество выпущенных Т-90 было невелико: к середине 1998 года в войсках их насчитывалось около 120 единиц. Что касается производства, то к этому времени для Российской Армии оно полностью прекратилось.
