Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 68HC12/HCS12 с применением языка С

Бит AFFC в регистре управления ATDCTL2 определяет способ сброса всех флагов в регистре состояния, в том числе и бита SCF. Если бит AFFC установлен в 0, то бит SCF обнуляется автоматически при выполнении операции записи в регистр управления ATDCTL5 для запуска новой измерительной последовательности. Если же бит AFFC установлен в 1, то бит SCF также сбрасывается автоматически при чтении одного из регистров результата.

Биты CC2…CC1 вместе составляют трехразрядный двоичный счетчик, который показывает номер текущего аналого-цифрового преобразования и, как следствие, номер регистра результата, в который будет занесен код очередного преобразования.

Каждый из восьми флагов завершения преобразования CCF7…CCF0 соответствует одноименному регистру результата ADR7H…ADR0H (бит CCF7 регистру ADR7H, бит CCF6 регистру ADR6H и т.д.). Биты CCF7…CCF0 устанавливаются автоматически, когда в процессе выполнения измерительной последовательности произошла запись в одноименный регистр результата. Если флаг AFFC установлен в 1, то биты CCF7…CCF0 сбрасываются автоматически при чтении одноименного регистра результата. При AFFC = 0 биты CCF7…CCF0 сбрасываются при чтении регистра состояния ATDSTAT, т.е. регистра с этими битами. Биты CCF7…CCF0 предназначаются для программного опроса с целью выяснения, завершилось или нет определенное аналого-цифровое преобразование в составе измерительной последовательности.

Регистр данных порта PORTAD

Обслуживание модуля ATD — альтернативная функция линий порта AD. Линии порта AD могут использоваться не только в качестве аналоговых входов модуля ATD, но и как линии порта ввода общего назначения. Каждый порт МК обладает регистром данных. Для порта AD 8-разрядный регистр данных PORTAD располагается в памяти по адресу $006F, формат этого регистра приведен на рис. 4.91. При выполнении операции чтения регистра данных порта логические сигналы на линиях AN7/PAD7…AN0/PAD0 отображаются в соответствующих разрядах регистра PORTAD.

Рис. 4.91. Формат регистра данных порта PORTAD

Регистры результата ADR0H…ADR7H

После завершения каждого преобразования в составе измерительной последовательности результат преобразования помещается в один из восьми регистров результата ADR0H…ADR7H. Номер регистра определяется режимом работы модуля ATD и разрядами CD…CA регистра управления ATDCTL5 (рис. 4.89). Регистры результата ADR0H…ADR7H восьмиразрядные, в памяти располагаются по адресам $0070…$007E. Формат регистров ADR0H…ADR7H приведен на рис. 4.92.

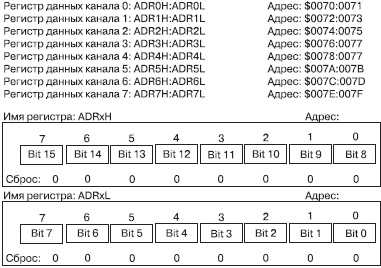

Рис. 4.92. Формат регистров результата модуля ATD

В регистрах ADR0H…ADR7H результат аналого-цифрового преобразования представляется в прямом коде без знака. Диапазон возможных значений кодов — 0…255. Для представления результата в абсолютных единицах необходимо код результата разделить на число единиц полной шкалы, а затем умножить на напряжение полной шкалы:

U_IZM = K_IZM/256xU_REF

Вопросы для самопроверки

1. Код измеренного напряжения на выходе 8-разрядного АЦП равен 10001010b. Потенциалы на входах опорных напряжений АЦП составляют U_RH=5,0 В и U_RL=0 В. Каково значение измеренного напряжения в Вольтах?

Ответ: Десятичный эквивалент двоичного кода 10001010b равен 138. Поэтому измеренное напряжение равно:

U_IZM = K_IZM/256xU_REF = (138/256) (5,0 – 0) = 2,69 В

Тестовый регистр ATDTEST

Двухбайтовый регистр ATDTEST располагается в памяти по адресам $0068 и $0069. Доступ к этому регистру возможен только в специальном режиме работы МК. В обычном пользовательском режиме работы этот регистр для чтения и для записи недоступен.

4.22.3. Пример программирования модуля ATD

Для того чтобы воспользоваться модулем аналого-цифрового преобразования ATD для измерения уровня напряжения на нескольких аналоговых входах МК, необходимо выполнить следующие действия:

• Подключить источники стабилизированного напряжения ко входам опорного напряжения V_RF и V_RL. Необходимо помнить, что напряжение на входе высокого уровня опорного напряжения V_RF не должно превышать 5,0 В, а на входе низкого уровня V_RL напряжение должно быть не менее 0 В. Кроме того, разность напряжений на входах V_RF и V_RL, равная напряжению полной шкалы АЦП U_REF = U_RH–U_RL, не должна быть менее 2,5 В;

• Подключить источники измеряемых аналоговых сигналов ко входам AN0…AN7. Напряжение измеряемых сигналов должно находиться в диапазоне 0 В = U_SS<=U_IZM<=U_DD=5,0 В;

• Осуществить внутреннюю коммутацию напряжения питания к модулю ATD. Для этого записать 1 в бит ADPU регистра управления ATDCTL2. Адрес регистра — $0062;

• Выдержать паузу в 100 мкс для завершения переходных процессов в модуле ATD. В рассматриваемом ниже программном фрагменте мы покажем, как организовать такую задержку;

• Назначить режим работы модуля ATD посредством записи необходимых слов инициализации в управляющие регистры модуля;

• Запустить измерительную последовательность посредством записи в регистр управления ATDCTL5;

• Контролировать ход преобразования, используя флаги регистра состояния модуля ATDSTAT;

• Когда измерительная последовательность будет завершена, считать данные из регистров результата ADR0H…ADR7H в память МК;

• Если экономия энергии важна для Вашего применения, следует выключить модуль ATD, установив бит ADPU регистра ATDCTL2 в 0.

Мы рассмотрим программную реализацию действий по управлению модулем аналого-цифрового преобразования на примере простейшего цифрового вольтметра.

Цифровой вольтметр

Программный фрагмент voltmeter.c производит измерение аналогового сигнала на входе AN6. Измерительная последовательность состоит из четырех преобразований. Режим измерения однократный. Результаты четырех последовательных преобразований одного и того же сигнала располагаются в четырех регистрах результата ADR0H…ADR3H. Эти измерения усредняются, что позволяет снизить влияние шумов. Полученный 8-разрядный двоичный код преобразуется к истинному значению измеряемого напряжения, умноженному на 100 d. Умножение на нормирующий коэффициент (100 в десятичной системе счисления) необходимо, чтобы использовать в программе целочисленные форматы представления данных. Полученный результат содержит одну десятичную цифру целой части измеренного напряжения, это единицы Вольт. А также две цифры десятичной дробной части. Это десятые и сотые доли Вольт в представлении результата. Промежуточные результаты исполнения программы, а также измеренное напряжение выводятся на экран персонального компьютера.
