«Рэптор» — первый и пока единственный в мире серийный истребитель пятого поколения, реализующий все основополагающие признаки самолетов такого типа: малозаметность, сверхманевренность, крейсерский сверхзвуковой полет, высокая автоматизация процессов пилотирования, навигации, обнаружения целей и применения оружия. На F-22A впервые в мире применяется радиолокационная прицельная система с активной фазированной антенной решеткой (типа AN/APG-77), которая также считается неотъемлемой чертой истребителей пятого поколения. Основной состав вооружения размещается во внутренних отсеках, а силовую установку составляют два двигателя с большой тягой на бесфорсажном режиме работы, оснащенные плоскими соплами, отклоняемыми в вертикальной плоскости. Реализованные в конструкции и системах самолета технические решения и полученные благодаря этому характеристики считаются в США одними из наиболее серьезных достижений в области разработки современной военной техники, поэтому, несмотря на неоднократные запросы, «Рэптор» так до сих пор и не допущен правительством Соединенных Штатов для поставок на экспорт.
| Финансовый год | Партия | Модификация | Кол-во | Годы поставок | Номера самолетов |
| 1987 | ATF PAV | YF-22 | 2 | 1990 | 87-0700.0701 |
| 1991 | EMD | F-22A, F-22A Block 10 | 9 | 1997–2002 | 91-4001.4009 |
| 1999 | PRTV | F-22A Block 10 | 2 | 2002 | 99-4010.4011 |
| 2000 | PRTV II | F/A-22A Block 10 | 6 | 2002–2003 | 00-4012.4017 |
| 2001 | Lot I | F/A-22A Block 10 | 10 | 2003–2004 | 01-4018.4027 |
| 2002 | Lot II | F/A-22A Block 10 | 13 | 2004–2005 | 02-4028.4040 |
| 2003 | Lot III | F-22A Block 20 | 21 | 2005–2006 | 03-4041.4061 |
| 2004 | Lot IV | F-22A Block 20 | 22 | 2006 | 04-4062. 4083 |
| 2005 | Lot V | F-22A Block 30 | 24 | 2006–2007 | 05-4084. 4107 |
| 2006 | Lot VI | F-22A Block 30 | 23 | 2007–2008 | 06-4108.4130 |
| 2007 | Lot VII | F-22A Block 30 | 20 | 2008–2009 | 07-4131.4150 |
| 2008 | Lot VIII | F-22A Block 40 | 20 | (2009–2010)* | 08-4151.4170 |
| 2009 | Lot IX | F-22A Block 40 | 20 | (2010–2011)* | 09-4171.4190 |
| 1*
|
В то время, как F-22A «Рэптор» находится на вооружении лишь ВВС США и вряд ли когда-либо поступит на экспорт, потребности мирового рынка в истребителях пятого поколения призван удовлетворить другой перспективный самолет, находящийся в настоящее время на стадии летных испытаний. Речь о втором американском проекте истребителя пятого поколения той же компании «Локхид-Мартин» — F-35 «Лайтнинг II». Самолет значительно легче и заметно дешевле «Рэптора»: он выполнен однодвигательным, его нормальная взлетная масса в базовом варианте составит около 20 т (у F-22A — более 29 т), а максимальная — порядка 32 т (у F-22A — 38 т). Стоимость одного истребителя, согласно опубликованным в феврале 2008 г. Предложениям Комитета по закупкам ВВС США в федеральный бюджет на 2009 ф.г., должна составить 83 млн долл. При этом F-35 сохраняет большинство признаков, присущих «Рэптору»: малую радиолокационную заметность, очень высокие маневренность и боевую эффективность при обнаружении и поражении воздушных и наземных целей. Пожалуй, единственное, чем не будет обладать «Лайтнинг», — это возможностью выполнять крейсерский полет на сверхзвуковых скоростях (об этом, например, официально сообщается на сайте Министерства обороны США). В то же время, как самолет более поздней разработки, F-35 будет иметь даже более совершенный комплекс оборудования, в состав которого входит как радиолокационный прицельный комплекс с АФАР (AN/APG-81), так и оптико-электронная прицельная система, у «Рэптора» отсутствующая. Основной состав вооружения у «Лайтнинга» также размещается во внутренних отсеках, только суммарный объем их меньше, а количество сокращено с четырех до двух, из-за чего предусмотрено большее число внешних точек подвески.
Новый истребитель изначально задуман как единый для нескольких видов вооруженных сил, в связи с чем разработка его ведется сразу в трех вариантах:
— базовом (F-35A), предназначенном для ВВС США, где он должен заменить истребители F-16 и штурмовики А-10, а также для ВВС других стран мира, эксплуатирующих наиболее массовые американские истребители четвертого поколения F-16;
— варианте короткого взлета и вертикальной посадки (F-35B с подъемно-маршевым двигателем с поворотным соплом и дополнительным приводным вентилятором) для Корпуса морской пехоты США, где он заменит корабельные СВВП типа AV-8B, а также для Королевских ВМС Великобритании, где он придет на смену СВВП «Харриер»;
— варианте для базирования на авианосцах (F-35C с увеличенной площадью крыла со складными консолями) для ВМС США, где он станет преемником корабельных истребителей-штурмовиков F/A-18 ранних модификаций (A/B/C/D) и, частично, уже снятых с вооружения палубных истребителей-перехватчиков F-14.
Важнейшей особенностью программы создания F-35 является ее международный характер: практически с самого начала в нее в качестве партнеров вовлечен ряд стран (в первую очередь Великобритания, а также Италия, Нидерланды, Канада, Турция, Австралия и др.), намеренных не только получить такие самолеты на вооружение, но и участвовать в их разработке и постройке.
Начало работ по F-35 было положено в 1994 г., когда в США стартовала программа JSF (Joint Strike Fighter — «Единый ударный истребитель»), объединившая проводившиеся с 1993 г. программы JAST и CALF. Как это принято в США, был объявлен тендер, победителя которого предстояло выбрать по результатам сравнительных летных испытаний прототипов. 16 ноября 1996 г. фирмам «Боинг» и «Локхид-Мартин» были выданы контракты стоимостью по 750 млн долл. на постройку каждой двух экспериментальных самолетов (по одному — в варианте обычного и короткого/вертикального взлета/посадки), получивших названия Х-32 и Х-35 соответственно. Первым, 18 сентября 2000 г., в воздух поднялся «боинговский» Х-32А. Через месяц, 24 октября, за ним последовал Х-35А (PAV-1) от «Локхид-Мартина». За две недели до нового года, 16 декабря, к испытаниям присоединился Х-35С (PAV-2), ставший прототипом будущей «авианосной» версии F-35C, а первый Х-35А был затем переоборудован в вариант короткого взлета и вертикальной посадки Х-35В — в воздух в таком виде он поднялся 23 июня 2001 г., на три месяца позже аналогичного прототипа от «Боинга» — Х-32В. На последнем для обеспечения режима короткого взлета и вертикальной посадки использовалась концепция, близкая к реализованной на СВВП «Харриер» и AV-8B с отклонением сопел. Конкуренты из «Локхида» на своем Х-35В пошли по другому пути, использовав дополнительный подъемный вентилятор с механическим приводом от основного ТРДДФ. При этом для отклонения вектора тяги двигателя (поворот реактивного сопла) реализовано по схеме, использовавшейся на российском СВВП Як-41М с подъемно-маршевым ТРДДФ Р79В-300. В разработке силовой установки для варианта самолета с коротким взлетом и вертикальной посадкой с 1995 г. активное участие принимает британская фирма «Роллс-Ройс».
Сравнительные летные испытания всех четырех прототипов продолжались до июля 2001 г., после чего 26 октября того же года победителем тендера был объявлен проект компании «Локхид-Мартин», и ей выдан контракт на разработку и испытания серийных вариантов F-35A, F-35B и F-35C.

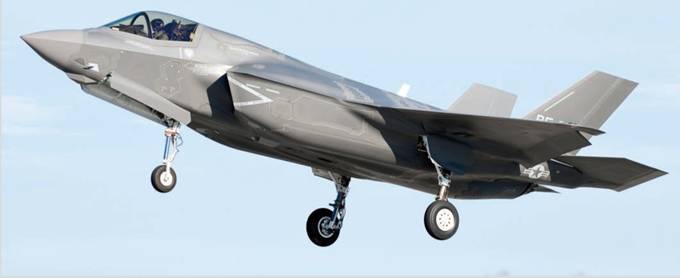

При этом окончательное решение по выбору типа двигателя (F135 компании «Пратт-Уитни» и F136 компании «Дженерал Электрик») пока не сделано: не исключено, что заказчикам могут предлагаться оба типа двигателей, как это сегодня имеет место с самолетами F-16, комплектуемыми как двигателями F100-PW-229, так и F110-GE-129. Однако первые опытные самолеты выпускаются пока только с двигателем F135, развивающим тягу 19 500 кгс.Второй прототип серийного истребителя укороченного взлета и вертикальной посадки F-35B «Лайтнинг II» (BF-02) в 18-м испытательном полете, 26 января 2010 г.

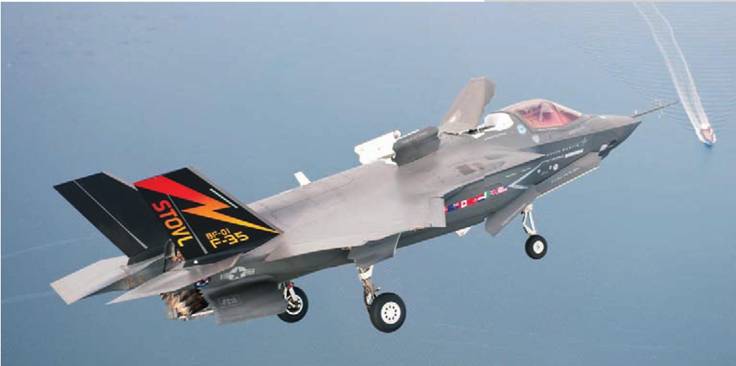

Первый F-35B (BF-01) во время первого летного испытания силовой установки в режиме перехода к висению и вертикальной посадке, 29-й полет самолета, 7 января 2010 г.
| Модификация | Номер прототипа | Дата выкатки | Дата первого полета | Кол-во полетов на начало 2010 г. | Примечание |
| X-35A | PAV-1 | н/д | 24.10.2000 | 27 | Налет на испытаниях — 27,4 ч. Последний полет выполнен 22 ноября 2000 г., после чего переоборудован в вариант X-35B |
| X-35B | PAV-1 | н/д | 23.06.2001 | 39 | Налет на испытаниях — 21,5 ч. Последний полет выполнен 6 августа 2001 г. В 2004 г. передан на музейное хранение |
| X-35C | PAV-2 | н/д | 16.12.2000 | 73 | Налет на испытаниях — 58,0 ч. Последний полет выполнен 10 марта 2001 г. В 2004 г. передан на музейное хранение |
| F-35A | AA-1 | 19.02.2006 | 15.12.2006 | 91 | 13 февраля 2008 г. впервые превышена скорость звука. Этап летных испытаний завершен 17 декабря 2009 г., самолет готовится к испытаниям вооружения |
| AF-1 | н/д | 14.11.2009 | 3 | Второй предсерийный F-35A | |
| BF-1 | 18.12.2007 | 11.06.2008 | >29 | 7 января 2010 г. выполнен первый полет с работой силовой установки в режиме висения и вертикальной посадки | |
| F-35B | BF-2 | н/д | 25.02.2009 | 16 | 13 августа 2009 г. начаты испытания системы дозаправки топливом в полете |
| BF-3 | н/д | 02.02.2010 | – | Пятый летный экземпляр F-35 | |
| BF-4 | 21.01.2009 | – | – | Первый F-35 с полным комплексом БРЭО | |
| F-35C | CF-1 | 28.07.2009 | – | – | Первый полет ожидается в I квартале 2010 г. |
| F-35A | F-35B | F-35C | |
| Длина самолета, м | 15,67 | 15,65 | 15,67 |
| Размах крыла, м | 10,7 | 10,7 | 13,1 |
| Высота, м | 4,33 | 4,3 | 4,5 |
| Площадь крыла, м^2 | 42,8 | 42,8 | 62,1 |
| Масса пустого самолета, кг | 13 300 | 14 500 | 15 800 |
| Нормальная взлетная масса, кг | 20 100 | н/д | н/д |
| Максимальная взлетная масса, кг | 32 000 | 27 200 | 32 000 |
| Запас топлива, кг | 8400 | 6400 | 8700 |
| Максимальное число М | 1,67 | 1,67 | 1,67 |
| Максимальная скорость, км/ч | 1900 | 1900 | 1900 |
| Крейсерская скорость, М | <1 | <1 | <1 |
| Практический потолок, м | 18 300 | 18 300 | 18 300 |
| Максимальная эксплуатационная перегрузка | 9 | 9 | 9 |
| Практическая дальность полета, км | 2200 | 1700 | 2600 |
| Боевой радиус, км | 1100 | 900 | 1200 |
| Тип двигателя | F135 | ||
| Тяга, кгс | 1х19 500 | ||
| Пушка | GAU22/25 | ||
| Боекомплект, патронов | 180 | ||
| Ракеты «воздух-воздух» средней дальности | 4XAIM-120 | ||
| Ракеты «воздух-воздух» малой дальности | AIM-132, AIM-9 | ||
| Количество отсеков вооружения | 2 | ||
| Количество точек подвески | 6 |
Программа летных испытаний и доводки F-35 предусматривает сегодня постройку 19 опытных самолетов (не менее чем по 4–5 для каждой из трех модификаций плюс планеры для статических и ресурсных испытаний), из которых в настоящее время летает уже пять. Первый, АА-1, изготовленный в варианте F-35A, впервые поднялся в воздух 15 декабря 2006 г. За ним последовал прототип F-35B — BF-1, совершивший первый полет 11 июня 2008 г. С учетом наибольшей технической сложности и приоритетности модификации F-35B — как раз она первой должна поступить на вооружение — именно ее прототипов испытывается сейчас больше всего. С февраля прошлого года испытания проходит вторая машина это типа — BF-2, а совсем недавно, 2 февраля, в воздух поднялся BF-3. Кроме того, еще в январе 2009 г. состоялась выкатка экземпляра BF-4, впервые оснащенного новой РЛС AN/APG-81, однако о начале его летных испытаний пока не сообщалось. В конце прошлого года, 14 ноября, начались полеты и второго «сухопутного» F-35A — прототипа AF-1, а на первый квартал 2010 г. намечен первый подъем прототипа «авианосной» модификации F-35C — самолета CF-1, выкатка которого состоялась 29 июля прошлого года.
