В кооперации по разработке и производству двигателя задействуется большинство предприятий ОДК, а также ряд других компаний: «Авиадвигатель» (головной разработчик, разработка газогенератора, вентилятора, КНД, ТНД, мотогондолы, реверса, коробки приводов, ЗПК), ПМЗ (головной завод-изготовитель, производство газогенератора, мотогондолы и реверса, окончательная сборка), НПО «Сатурн» (участие в разработке вентилятора и КНД), УМПО (производство вентилятора, КНД и ТНД), НПП «Мотор» (участие в разработке ТНД), «Салют» (участие в разработке и производстве разделительного корпуса и коробки приводов), «Металлист-Самара» (участие в разработке и производстве мотогондолы и ЗПК из металлических материалов), «Машиностроитель» (участие в разработке и производстве мотогондолы и ЗПК из композиционных материалов), СТАР (разработка и производство системы управления FADEC и системы топливопитания) и др.

Исследования по перспективным двигателям для гражданской авиации были начаты в Перми при поддержке ЦИАМ в 1999 г. Техническое задание на двигатель для МС-21 получено в конце 2007 г. «Первые ворота», в ходе которых состоялась защита концепции ПД-14, были пройдены в июле 2008 г. С этого момента за два неполных года в Перми были развернуты полномасштабные работы по проектированию узлов двигателя, разработке и освоению критических технологий, необходимых для создания нового семейства ТРДД. Защита аванпроекта («вторые ворота») состоялась в марте 2010 г. «Третьи ворота», предполагающие окончательное определение конфигурации двигателя и защиту эскизного проекта, были успешно пройдены в июле 2011 г. За год с небольшим между преодолением программой второго и третьего рубежей помимо разработки эскизного проекта был изготовлен и успешно прошел первый этап испытаний газогенератор-демонстратор, закончен первый этап испытаний КВД, изготовлены и установлены на газогенератор лопатки ТВД из новых материалов с высокоэффективным охлаждением, изготовлены узлы-демонстраторы высоконагруженных деталей из композиционных материалов.

Стендовые испытания демонстрационного газогенератора ПД-14 начались в Перми осенью 2010 г. Его первый запуск на стенде состоялся 26 ноября 2010 г. К осени 2011 г. газогенератор-демонстратор был подготовлен ко второму этапу испытаний. Параллельно с 2009 г. «Авиадвигатель» ведет работу по изготовлению и сборке двигателя-демонстратора. Он должен быть готов к испытаниям к середине этого года, а в 2013 г. планируется выйти на этап летных испытаний на летающей лаборатории. Сертификация базовой версии ПД-14 намечена на 2014 г., что должно обеспечить выход на рынок в 2015-2016 гг. – как раз к моменту появления МС-21.

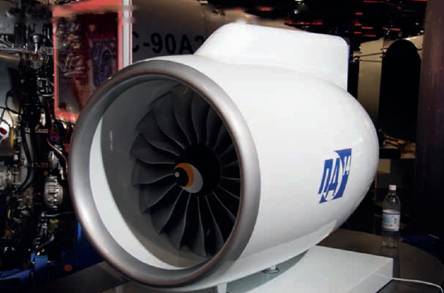

ПД-14 пока демонстрировался только в виде уменьшенной модели, но в этом году планируется начать стендовые испытания уже полноразмерного двигателя-демонстратора

Двигатели для боевых и учебно-боевых самолетов

Реактивные двигатели для самолетов фронтовой авиации в настоящее время разрабатывают и выпускают четыре из восьми предприятий ОДК, а также НПЦ газотурбостроения «Салют». Основной продукт сейчас – ТРДДФ семейства АЛ-31Ф (разработка НПО «Сатурн», производство осуществляется на «Салюте» и УМПО) для истребителей Су-27СМ, Су-30МК2, Су-30МКИ и фронтовых бомбардировщиков Су-34. Для истребителей Су-35С на УМПО в кооперации с НПО «Сатурн» налажено серийное производство двигателей «117С», являющихся глубоким развитием базового АЛ-31Ф (АЛ-31ФП). ММП им. В.В. Чернышева поставляет разработанные ОАО «Климов» двигатели РД-33 серии 3 (для истребителей МиГ-29) и РД-33МК (для МиГ-29К/КУБ), а также РД-93 для китайско-пакистанского истребителя JF-17. Учебно-боевые самолеты Як-130, поставляемые на вооружение ВВС России, а с прошлого года и на экспорт, оснащаются ТРДД типа АИ-222-25, производимыми НПЦ газотурбостроения «Салют» в кооперации с АО «Мотор Сич». А НПО «Сатурн» совместно с УМПО изготавливает двигатели АЛ-55И для индийских учебно-тренировочных самолетов HJT-36.

По понятным причинам, подробных данных об объемах производства двигателей для боевых самолетов предприятия, как правило, не обнародуют. Известно, что «Салют» в прошлом году изготовил около сотни новых АЛ-31Ф нескольких вариантов исполнения (годом раньше – около 80). Более 75% из них отправилось на экспорт. Речь, в первую очередь, идет о поставках двигателей АЛ-31ФН, предназначенных для применения на китайском истребителе J-10. Но КНР закупает у «Салюта» и «обычные» АЛ-31Ф – для имеющихся у него самолетов Су-27СК, Су-27УБК, Су-30МКК и Су-30МК2. Но нельзя исключить, что подобными двигателями, официально приобретаемыми для поддержания эксплуатации импортированных из России и построенных по лицензии истребителей «Сухого», в Поднебесной комплектуют и выпускаемые здесь в нарушение лицензионного договора самолеты J-11B. Китайские заказы составляют основу производственной программы «Салюта» на протяжении всех последних лет. По всей видимости, так будет продолжаться и дальше, поскольку КНР, сталкивающаяся с серьезными трудностями в производстве собственных ТРДДФ для боевых самолетов, нуждается в импорте – причем во все возрастающих объемах.

Модернизированный на «Салюте» АЛ-31Ф, получивший название АЛ-31Ф-М1 или АЛ-31Ф серии 42, в 2006 г. успешно прошел государственные испытания и с 2007 г. заказывается Министерством обороны России для оснащения истребителей Су-27СМ. В прошлом году «Салют» отгрузил очередную партию таких двигателей, которыми были укомплектованы самолеты Су-27СМ(3), поставленные в войска по контракту 2009 г. Принято принципиальное решение о том, что «салютовскими» АЛ-31Ф серии 42 будут оснащаться и бомбардировщики Су-34, заказываемые российским Минобороны. В отличие от базового АЛ-31Ф модернизированный двигатель имеет новый вентилятор увеличенного до 924 мм диаметра и САУ с цифровым комплексным регулятором, благодаря чему обеспечено повышение тяги до 13 500 кгс. Одновременно улучшены ресурсные показатели.

Следующим этапом «салютовской» модернизации должен стать двигатель АЛ-31Ф-М2, тяга которого на особом режиме повысится до 14 500 кгс, а ресурс – до 3000 ч и более. В этом году на «Салюте» планируют завершить программу стендовых и ресурсных испытаний такого двигателя и поставить его на летающую лабораторию.

Не меньший объем поставок двигателей семейства АЛ-31Ф обеспечивает и ОАО «УМПО». Точных данных о результатах производства в 2011 г. пока не имеется, однако в прошлогоднем годовом отчете компании указывается, что, например, в 2010 г. УМПО изготовило и поставило 104 двигателя АЛ-31Ф и АЛ-31ФП, а также четыре изделия «117» и «117С». В настоящее время предприятие выполняет заказ на поставку 96 двигателей «117С» для 48 заказанных в 2009 г. российскими ВВС истребителей Су-35С. В 2011 г заказчику переданы первые два серийных Су-35С, в начале этого года поставлены еще два истребителя. Все они комплектуются серийными двигателями «117С», изготавливаемыми УМПО с кооперации с НПО «Сатурн» (последнее поставляет в Уфу 18% агрегатов двигателя). Кроме того, УМПО обеспечивает двигателями АЛ-31ФП с управляемым вектором тяги экспортные поставки самолетов серии Су-30МКИ и участвует в организации лицензионного производства таких двигателей в Индии. Недавно заключенный контракт на 30 самолетов Су-30СМ для российских ВВС свидетельствует о том, что скоро уфимские АЛ-31ФП поступят и в отечественные Вооруженные силы.

Необходимо отметить, что помимо производства новых двигателей семейства АЛ-31Ф, оба завода осуществляют ремонт ранее выпущенных изделий этого типа. Так например, по данным годового отчета ОАО «УМПО» за 2010 г., предприятие тогда отремонтировало 53 двигателя АЛ-31Ф различных модификаций. До трех десятков АЛ-31Ф восстановил за прошлый год и «Салют». В России ремонтом двигателей АЛ-31Ф занимается также входящее в холдинг «Авиаремонт» ОАО «121 АРЗ» (пос. Кубинка).

Производство двигателей РД-33 и РД-33МК для истребителей семейства МиГ-29 сегодня является компетенцией ММП им. В.В. Чернышева. Ранее РД-33 серии 2 выпускало также ОМО им. П.И. Баранова, но в связи с тем, что теперь заказчиками востребованы только РД-33 серии 3 и РД-33МК, в Омске остался лишь ремонт ранее изготавливавшихся там изделий, а новое производство полностью сосредоточилось в Москве. Производственная программа ММП им. В.В. Чернышева определяется имеющимися контрактами на поставку второй партии из 29 корабельных истребителей МиГ-29К/КУБ в Индию (первая партия из 16 машин с «чернышевскими» РД-33МК передана заказчику в течение 2009-2011 гг.), а также недавним заказом российского Минобороны на 24 аналогичных истребителя с поставкой в авиацию ВМФ в 2013-2015 гг. Кроме того, завод поставляет заказчикам в России и за рубежом РД-33 серии 3, участвует в организации их лицензионного производства в Индии и строит на экспорт РД-93.

Петербургское ОАО «Климов» ведет работы по дальнейшему совершенствованию РД-33МК и РД-93. Как сообщается в крайнем размещенном на сайте компании годовом отчете, приоритетными перспективными направлениями деятельности «Климова» в области реактивных двигателей являются завершение ОКР и увеличение ресурсных показателей РД-33МК, разработка модифицированного РД-93МА с увеличенной до 9300 кгс тягой (для инозаказчика) и модернизированного РД-33МКМ с тягой 9500 кгс (для РСК «МиГ»).

Ремонтом ранее выпущенных двигателей РД-33, помимо ММП им. В.В. Чернышева и ОМО им. П.И. Баранова, занимается несколько предприятий холдинга «Авиаремонт»: 121 АРЗ (Кубинка), 218 АРЗ (Гатчина), 570 АРЗ (Ейск).

Поставщиком двигателей АИ-222-25 (тяга на взлетном режиме – 2500 кгс) для всех учебно-боевых самолетов Як-130, заказываемых Минобороны России и выпускаемых корпорацией «Иркута» на экспорт, определен НПЦ газотурбостроения «Салют», работающий в кооперации с запорожским АО «Мотор Сич». Из Запорожья получают газогенераторы, а на самом «Салюте» делают «холодную» часть двигателя и производят его окончательную сборку. В 2011 г. был завершен стартовый госконтракт на поставку ВВС России первой партии из 12 самолетов Як-130, кроме того, состоялась отгрузка 16 заказанных Як-130 в Алжир. Все они оснащаются «салютовскими» АИ-222-25. В конце прошлого года Министерством обороны России и корпорацией «Иркут» был подписан новый крупный государственный контракт на 55 самолетов Як-130. В его рамках «Салют» в ближайшие несколько лет должен будет произвести и поставить «Иркуту» не менее 110 двигателей АИ-222-25, отгрузка порядка 36 из которых намечена уже на этот год.

Двигатели АИ-222-25 для учебно-боевых самолетов Як-130 занимают все большее место в производственной программе «Салюта», который осуществляет их серийный выпуск в кооперации с АО «Мотор Сич»

В рамках так называемых встречных поставок НПЦ газотурбостроения «Салют» отгружает комплекты закрепленных за ним «холодных» частей АИ-222-25 в Запорожье, где производится их окончательная сборка для дальнейших поставок по собственным экспортным контрактам (например, известно о заключении в 2011 г. украинской стороной сделки на поставку в КНР до 250 форсированных АИ-222К-25Ф тягой 4200 кгс для учебно-тренировочных самолетов L-15), а также для осуществляемых ГП «Ивченко-Прогресс» опытно-конструкторских работ по дальнейшему совершенствованию двигателя.
