Сборка двигателя-демонстратора ПД-14 №100-01 была завершена 30 мая этого года, а уже 9 июня состоялся его первый запуск на испытательном стенде. Параллельно с изготовлением двигателя-демонстратора были реконструированы и переоснащены открытый и закрытый испытательные стенды. Испытания прошли в соответствии с действующими требованиями, с применением самых современных измерительных и регистрирующих систем, позволяющих контролировать ход проведения испытаний в режиме реального времени как в кабине наблюдения, так и дистанционно, на рабочих местах инженеров-испытателей.
Необходимо отметить, что конструкция перспективного двигателя ПД-14 – совершенно новая, значительно отличающаяся от предыдущих разработок пермского КБ. Поэтому потребовалась принципиально иная, уникальная
Следующим этапом на пути создания ПД-14 станет изготовление и проведение испытаний опытных образцов двигателя. Оно уже ведется полным ходом в Перми и на предприятиях-партнерах. По словам руководителя программы ПД-14 – генерального конструктора ОАО «Авиадвигатель» Александра Иноземцева, летные испытания опытного ПД-14 на летающей лаборатории Ил-76ЛЛ должны начаться в 2014 г. А.Ф.
МС-21 проходит испытания на прочность

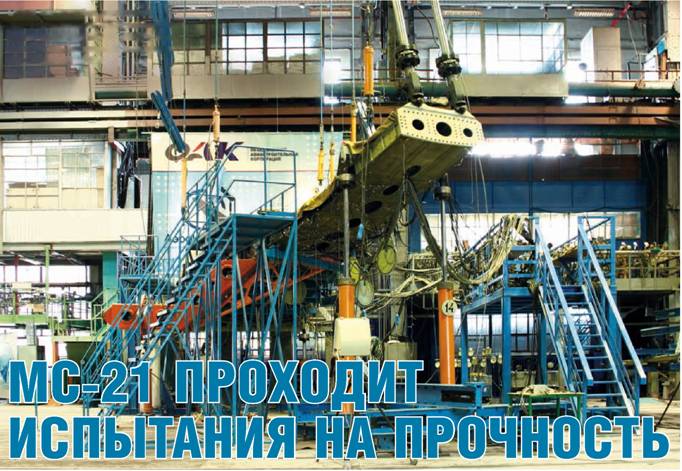

Стенд статических испытаний прототипа кессона композиционного крыла самолета МС-21 (№1) в зале статических испытаний комплекса прочности ЛА ЦАГИ
Комплекс прочности летательных аппаратов, одно из ключевых подразделений Центрального аэрогидродинамического института им. проф. Н.Е. Жуковского, отметил в прошлом году 80-летие. В состав комплекса входят три научно-исследовательских отделения: статической и тепловой прочности, норм прочности, нагрузок и аэроупругости, ресурса авиационных конструкций. Практически все отечественные самолеты прошли через испытания в лабораториях этих отделений. В настоящее время значительный объем работ комплекса прочности по гражданской авиатематике связан с созданием нового ближне-среднемагистрального пассажирского самолета МС-21, головным разработчиком которого является корпорация «Иркут». О ходе этих работ рассказывает заместитель генерального директора ЦАГИ, начальник комплекса прочности ЛА Михаил Зиченков.
Михаил Чеславович, какова роль комплекса прочности ЦАГИ в осуществлении проекта МС-21?
По реализации проекта МС-21 комплекс прочности ЦАГИ работает с самого начала, принимая участие во всех этапах. Какое-то время мы работали параллельно с корпорацией «Иркут», выполняя государственный контракт и исследуя концепцию будущего самолета. Проводили расчетные исследования прочности, аэроупругости и весовой эффективности конструкции крыла, центроплана, фюзеляжа, оперения на основании комплекса программ, опыта испытаний и собственных инженерных методик. Результатом стали рекомендации по проектным параметрам элементов конструкции и выбранная совместно с КБ силовая схема самолета.
Сейчас специалисты комплекса прочности ЦАГИ работают в двух основных направлениях. Во-первых, мы – одни из основных соисполнителей работ, которые ведутся в рамках нашего сотрудничества с корпорацией «Иркут» и компанией «АэроКомпозит». Материалы наших расчетов и, в большей степени, экспериментов, подкрепляют и сопровождают проект, обеспечивая принятие технических решений. Работы ведутся по комплексному плану, согласованному с «Иркутом».
Во-вторых, наши ведущие специалисты привлекаются в качестве экспертов
для выполнения задач, связанных с сертификацией МС-21 в рамках современных представлений, что сертификация должна выполняться параллельно с проектированием. Когда мы закладываем то или иное техническое решение, мы должны четко понимать, как мы докажем безопасность и надежность каждого узла элемента конструкции.Можно ли сформулировать основную идею, которой Вы руководствуетесь в ходе работ по МС-21?
Аэроупругая динамически подобная модель консоли крыла МС-21
Цель нашей совместной с конструкторами КБ работы – обеспечить, чтобы конструкция МС-21 была абсолютно надежной в плане прочности. Отсюда следует общий принцип: каждый элемент конструкции крыла, фюзеляжа, оперения, шасси, подвески двигателей должен быть испытан на стендах, в условиях нагрузок, максимально приближенных к тем, которые самолет будет испытывать в эксплуатации.
Кроме того, на стендах и в аэродинамических трубах мы должны довести нашу конструкцию до режимов, на которые при реальной эксплуатации самолет выходить не должен. Это необходимо для определения и подтверждения запасов, которые конструкция обязательно должна иметь.
Каждый элемент следует нагрузить правильной системой сил и моментов с тем, чтобы для исследователей и разработчиков не осталось «белых пятен». Чтобы решить эту проблему, мы заранее определили облик экспериментальной базы, которая потребуется для проведения комплекса прочностных исследований как на этапе разработки, так и на этапе сертификационных испытаний. Для этого был разработан специальный план, который мы продолжаем реализовывать, создавая соответствующие стенды.
В чем новизна самолета МС-21 с точки зрения прочнистов ЦАГИ?
Я бы выделил здесь три момента, связанные с тематикой прочности конструкции. Впервые на пассажирском лайнере применено тонкое крыло такого большого удлинения, что требует решения ряда проблем, связанных не только с прочностью, но и с аэроупругостью.
Впервые в России, а в данном классе ЛА и впервые в мире, используется композитное крыло, центроплан и оперение, которые соединяются с традиционным металлическим фюзеляжем. На самолете МС-21 планируется иметь высокую – до 35% массы – долю композитов в конструкции. На отечественных самолетах предыдущего поколения этот показатель не превышал 10%. Причем композиты не применялись в силовых ответственных конструкциях.
Новинкой также является использование специальной системы снижения нагрузок и управления ими, что непосредственно связано с проблемами прочности.
К особенностям проекта, безусловно, относится и широкая международная кооперация.
Как я понимаю, материальным воплощением отмеченных особенностей проекта стал композитный кессон крыла, который испытывается в ЦАГИ?
Силовой кессон крыла из композиционных материалов – это важнейший несущий элемент конструкции. В настоящее время мы ведем испытания его прототипов. Затем перейдем к испытаниям реальных натурных образцов кессона. Это – главный элемент нашего комплексного плана работ по обеспечению прочности и, я бы сказал, по созданию конструкции самолета МС-21 вообще.
Работу мы ведем совместно с корпорацией «Иркут» и дочерним предприятием ОАК – компанией «АэроКомпозит», которая создана для проектирования и производства крупных композитных конструкций.
В ходе первого этапа работ проведены экспериментальные исследования жесткости кессона и частотные испытания в широком диапазоне частот. При этом нами исследовано изменение свойств образца после нанесения повреждений, характерных для эксплуатации самолета.
В ходе испытаний первый прототип кессона выдержал эксплуатационные нагрузки. Затем были проведены его испытания при экстремальных нагрузках. Запланированное в ходе этих тестов разрушение образца произошло в расчетном месте.
