Взлёт, 2014 спецвыпуск

Они рассмотрели вопросы управления программой и кооперации, результаты маркетинговых исследований и планы послепродажного обслуживания, анализ экономической эффективности программы, технические и технологические решения и риски, которые в нее заложены, а также вопросы информационной поддержки программы. В итоговом протоколе комиссии по рассмотрению результатов первого этапа работ по Программе создания семейства ТРДД для БСМС отмечено, что результаты, достигнутые «Авиадвигателем» и Пермским моторным заводом, полностью закрывают этап концептуальной проработки. Эксперты подтвердили, что семейство двигателей ПД-14 технически реализуемо, а программа их разработки будет экономически эффективна.

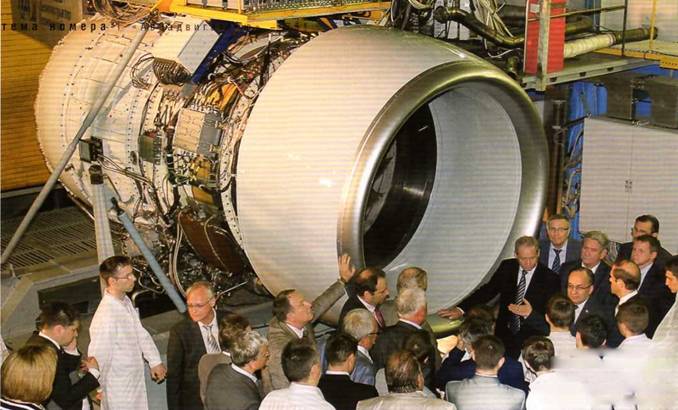

Демонстрация опытного ПД-14 на испытательном стенде «Авиадвигателя» министру промышленности и торговли Денису Мантурову

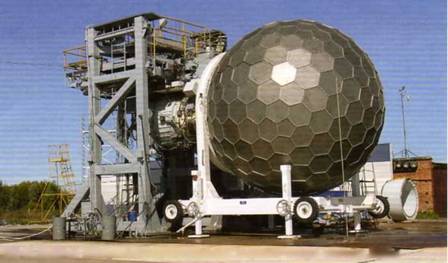

ПД-14 №100-01 на акустических испытаниях на открытом стенде, сентябрь 2012 г.

Основные данные перспективных двигателей семейства ПД-14
Модификация	ПД-14	ПД-14А	ПД-14М	ПД-10
Тяга на взлете, кге	14 000	12 500	15 600	10 900
Диаметр входа, мм	1900	1900	1900	1677
Сухая масса, кг	2870	2870	2970	2350
Компоновочная схема	1*3*8-2*6	U3.8-2.6	1*4*8-2.6	1*1<8-2*5
Применение	МС-21-300	МС-21-200	МС-21-400. МТА	SSJ100NG

Второй контрольный рубеж ПД-14 прошел в марте 2010 г. Одним из основных критериев этого этапа было формирование кооперации по двигателю. Под эгидой ОДК пермякам удалось сформировать дееспособную команду партнеров. В нее. помимо «Авиадвигателя» (головной разработчик силовой установки) и Пермского моторного завода (головной изготовитель), вошли пермская компания «СТАР» (разработчик и изготовитель FADEC), уфимские УМПО и НПП «Мотор», рыбинское НПО «Сатурн», а также московский НПЦ газотурбостроения «Салют».

Немногим более чем через год. в июле 2011-го. состоялась зашита эскизного проекта двигателя – ПД-14 прошел «третьи ворота». К этому моменту «Авиадвигатель» совместно с партнерами по программе закончил составление эскизного проекта, а также изготовил и испытал ключевые составные части газогенератора-демонстратора. В частности, на стенде было протестировано девять вариантов полноразмерной камеры сгорания. что позволило создать конструкцию, в полной мере удовлетворяющую противоречивым требованиям к этому важному компоненту двигателя.

Кроме того, был разработан комплект регламентирующей документации. В него вошли положение об оценке себестоимости изготовления и ремонта двигателей, технические требования к IТ-поддержке проекта (это один из важных элементов любой современной программы создания новой техники, который обеспечивает оперативный и безошибочный обмен технической информацией между партнерами) и комплексная программа продвижения двигателя ПД-14 на рынок.

Особо стоит отметить документацию по созданию и развитию системы послепродажного обслуживания (ППО) ПД-14. Не секрет, что именно ППО вызывает значительную долю нареканий со стороны эксплуатантов авиационной техники отечественного производства. С учетом этого «Авиадвигатель» занялся подготовкой к организации системы интегрнрованной логистической поддержки (в том числе послепродажного обслуживания) параллельно с проектированием двигателя.

Одновременно с отработкой технической, технологической и нормативной документации продолжалась работа над «железом». К концу 2011 г. была закончена сборка газогенератора – демонстратора технологий (изделие 100ГГ-01). Его первый запуск на закрытом стенде «Авиадвигателя» состоялся 17 декабря 2011 г. Через шесть месяцев был изготовлен двигател ь-демонстратор

(№100-01), который впервые «ожил» на стенде 10 июня 2012 г. После короткого, но интенсивного цикла испытаний на закрытом стенде двигатель-демонстратор «переехал» на открытый стенд, где в августе того же года начались его акустические испытания.

3D-модель летающей лаборатории ЛИИ им. М.М. Громова Ил-76ЛЛ с двигателем ПД-14

Весной 2013 г. Авиационный регистр Межгосударственного авиационного комитета принял заявку ОАО «Авиадвигатель» на сертификацию ПД-14. Согласно требованиям ТЗ на создание перспективного двигателя, сертификационный базис разработан специалистами ОАО «Авиадвигатель» с учетом норм летной годности по безопасной эксплуатации двигателей воздушных судов – Авиационных правил АП-33 и норм эмиссии авиационных двигателей АП-34.

После получения одобрения АР МАК в «Авиадвигателе» развернулась масштабная работа по подготовке к процедуре сертификации: оформлялся большой комплект документации, отражающий ход реализации программы «Двигатель ПД-14 для самолета МС-21».

В соответствии с планом, первый этап программы сертификации – макетная комиссия – прошел в октябре 2013 г. Его целью была оценка полноты заявленного Сертификационного базиса, предварительная оценка соответствия конструкции двигателя требованиям Сертификационного базиса, а также оценка предлагаемых видов проверок и испытаний. В состав комиссии вошли специалисты АР МАК. ACU ГосНИИ ГА. ЦС «Качество» и ОАО «Авиадвигатель». В роли независимой инспекции выступило Военное представительство №209 Министерства обороны РФ.

Макетная комиссия рассмотрела электронный макет двигателя ПД-14. узлы и детали его натурного образца. Специалисты также ознакомились с испытательной базой «Авиадвигателя».

Протокол макетной комиссии, утвержденный 8 ноября 2013 г., свидетельствовал, что разработка двигательной установки на базе ПД-14 ведется с учетом всех требований АП-25. АП-33 и АП-34. Представленные материалы, а также номенклатура сертификационных работ и испытаний позволили разработчику доказать соответствие сертификационного базиса ПД-14 требованиям летной годности и охраны окружающей среды.

Виктор Чуйко: «ПД-14 поднимает на новый уровень авиапром России»

Президент АССАД – о новейшей разработке пермских моторостроителей

На рубеже 90-х – 2000-х, когда, казалось бы, все рухнуло, именно пермское КБ выходит с предложением создать семейство двигателей на базе единого газогенератора. Эту идею даже не сразу поняли. Иноземцеву пришлось пять лет ее «пробивать''. А сегодня первенец этой семьи – ПД-14 – уже проходит сертификационные испытания, доводку, со своими трудностями, успехами, – всё как у всех. Один из новых отраслевых руководителей мне сказал: «У «Авиадвигателя» плохи дела, у них разрушился газогенератор». Я ему ответил: «Как хорошо, что он разрушился сейчас, а не в полете. Пермяки обязательно разберутся, исправят, и больше это никогда не повторится».

«Авиадвигателю» в кооперации с ведущими отраслевыми КБ, предприятиями и институтами приходится создавать двигатель, конкурентоспособный на международном рынке. А, значит, делать все по международным методикам, гейтовой системе, с глубочайшим анализом востребованности ПД-14, его экономической эффективности и т.д. Нужно умудриться взять высокие параметры, но такие, чтобы их могло обеспечить производство. Я это называю балансированием на лезвии бритвы. Это очень сложный процесс!

Главное, что этот проект дал нам надежду на то, что авиационное двигателестроение в России не умрет, а будет развиваться. Проект показал руководству России, что мы способны, пройдя путь ПС-90А в трудные годы, сделать новый двигатель. На мой взгляд, двигатель ПД-14 – точка возрождения российского гражданского авиастроения и двигателестроения. Этот двигатель уже потянул за собой новые материалы, технологии, оборудование. ПД-14 поднимает на новый уровень авиапром России.
