5. Размещение кубриков в носовой части в три яруса (даже на складской палубе, проходившей ниже ВЛ), из-за чего там имелось три ряда иллюминаторов (на 5500-тонных крейсерах два ряда). Правда, самая нижняя жилая палуба в море была очень “мокрой” и достаточно нездоровой для экипажа.
6. Бронирование дымоходов над броневой палубой.
7. Башенно-подобная носовая надстройка, вмещавшая все навигационные устройства, устройства связи, управления кораблем и артогнем, каюты и рабочие помещения командира, флагмана и части офицеров.
Испытания “Юбари” подтвердили правоту основных конструктивных принципов Ю.Хираги, касающихся прочности корпуса и мореходности. Однако сразу же выявилась ставшая затем хронической “болезнь” - перегрузка. После достройки реальное водоизмещение крейсера при нормальной нагрузке превысило проектное на 14%, хотя до этого японские кораблестроители почти всегда укладывались в допустимые для малых кораблей 5%. На крейсерах типа “Кума” перегрузка составила всего 80 т или 1,5%, на типе “Нака” - 305 т (5900 т вместо проектных 5595 т) или 5,5%. Перегрузка в 419 т на “Юбари” при нормальной нагрузке (с 25% топлива) привела к увеличению осадки на 30 см. С двумя третями запаса топлива на борту высота надводного борта уменьшалась до 3,05 м (вместо 3,66 м), при этом нижний ряд иллюминаторов оказывался у ВЛ, а кормовой транец погружался в воду, увеличивая сопротивление и снижая скорость корабля.
Более подробно характеристики крейсеров “Юбари” и “Кума” можно сравнить по таблице, которая,
Удачный “Юбари” не стал родоначальником какой-либо серии, что вполне объяснимо - после подписания Вашингтонского договора все страны переключились на строительство 10000-тонных крейсеров с 203-мм артиллерией. А когда, спустя 15 лет, Япония возобновила постройку легких крейсеров в качестве флагманских единиц флотилий эсминцев и подлодок, требования по экономии веса уже не были решающими. Необходимость же в усилении зенитного и авиационного вооружения заставляла строить корабли, превосходящие его по водоизмещению в 2-3 раза. Сам “Юбари” встретил войну на Тихом океане лидером 6-й флотилии эсминцев, а погиб у Каролинских островов 27 апреля 1944 года от торпед американской подлодки “Блюджилл”.
| “Юбари” | “Кума” | |
| Водоизмещение, Т: - стандартное проектное | 2890 | 5100 |
| – нормальное проектное (25% топлива) | 3141 | 5500 |
| – нормальное фактическое | 3560 | 5580 |
| Распределение весов, Т (%): - корпус | 1276 (31,3%) | 2510 (38,3%) |
| – бронирование | 349 (8,6%) | 221 ( 3,4%) |
| – механизмы | 1057 (25,9%) | 1630 (24,9%) |
| – вооружение | 330 ( 8,1%) | 444 ( 6,8%) |
| – другое оборудование | 375 (9,2%) | 527 (8,0%) |
| Всего (стандартное водоизмещение) | 3387 (83,1%) | 5332 (81,5%) |
| Топливо и смазочное масло (67%) | 642 (15,8%) | 1140 (17,4%) |
| Резервная котельная воды (67%) | 46 (1,1%) | 78 ( 1,2%) |
| ИТОГО водоизмещение для испытаний | 4075 (100%) | 6550 100%) |
| Длина корпуса (общая/по ВЛ/между пп.), м | 138,9/136,5/132,59 | 162,15/157,8/152,4 |
| Средняя осадка (проектная/факт.норм./факт.испыт), м | 3,581/3,86/4,20 | 4,801/4,832/5,210 |
| Максимальная ширина/высота борта от киля до ВП, м | 12,040/7,240 | 14,173/8,839 |
| Погибь бимса на ВП, м | 0,152 | 0,229 |
| Килеватость | 0,711 | 0,830 |
| Шпация (в середине/в оконечностях), м | 0,914-1,066/0,533 | 1,219-1,295/0,61 |
| Скуловые кили (длина/ширина), м | 42,00/1,168 | 61,00/1,219 |
| Коэффициенты корпуса: - полноты водоизмещения | 0,546 | 0,504 |
| (при факт.нормальном - цилиндрический продольной полноты | 0,650 | 0,617 |
| водоизмещении) - юлноты мидель-шпангоута | 0,838 | 0,809 |
| • полноты ватерлинии | 0,746 | 0,739 |
| Тип руля / площадь, м2 | балансирный / 9,77 | на центр.штыре /15,17 |
| Число и тип турбозубчатых агрегатов (у обоих импульсно-реактивные | 3 Канзей Хонбю, ТВД- | 4 Гидзуцу Хонбю ТВД- |
| турбины и одноступенчатый редуктор | ТНД | ТНД-ТКХ |
| Число 3-коллекторных водотрубных котлов типа Канзей Хонбю | 2 смешанного и | 2 смешанного и |
| 6 нефтяного отопления | 10 нефтяного отопления | |
| Параметры пара | 18,3 атм., 138° С | 18 атм., 100° С |
| Длина МКО. м | 55,5 | 68.0 |
| Максимальный запас топлива (нефть + уголь), т | 830+ 100 | 1284 + 361 |
| Проектный радиус действия, миль (на скорости в узлах) | 5000 (14) | 5000 (14) |
| Гребные винты (диаметр / клиренс), м | 3.124/0.381 | 3.353 / 0.373 |
| Экипаж (проектный/фактический), чел. | 340/328 | 450/430 - 445 |
| Вооружение: 14-см/50 орудий типа 3 года (MkIII) | 6 | 7 |
| 8-см/40 зениток типа 3 года (MkVIII) | 1 | 2 |
| 2-трубных торпедных аппаратов (торпед) | 2 61-см (10) | 4 53-см (16) |
| 7,7-мм пулеметов | 2 (Льюис) | 2 (типа 3 года) |
| мин заграждения | 34 | 48 |
| 90-см прожекторов типа SU | 2 | 3 |
| Защита (см.текст): длина/высота броневого пояса, м | 58,5/4,15 | 68,0/4,85 |

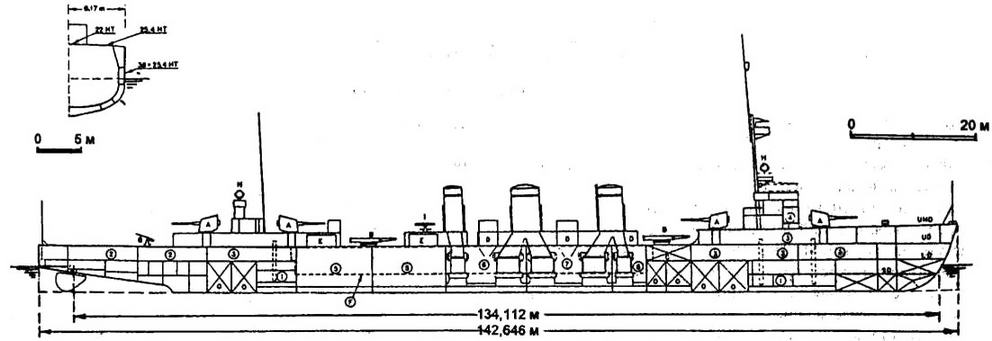

Продольный разрез крейсера “Тенрю” (стандартное водоизмещение 3230 т, нормальное 3948 т):
1- погреба боезапаса; 2 - каюты офицеров; 3 - кубрики экипажа; 4 - броневая юоевая рубка; 5 - турбинные отделения (2 тЗА Браун-Кертис в носовом и 1 в кормовом): 6,7,8 - котельные отделения (2 “малых” нефтяных в носовом, 4 “больших” нефтяных в среднем, 2 ‘больших’ нефтяных и 2 “малых” смешанного отопления в кормовом). Общая мощность 51000 л.с, скорость 33,4 уз., 3 винта диаметром 3,048 м. А - 4 14—см/50 орудия типа 3 года в пьедестальных установках с ручным обслуживанием; В - 2x3 533-мм ТА для торпед типа 6 года; С - угольные бункеры (150 т); D и Е - воздухозаборники КО и МО; F - контур броневого пояса; G - зенитное в-см/40 орудие; Н - 90-см прожектор типа “SU"; I - 2,5-м дальномер; О - нефть 920 т

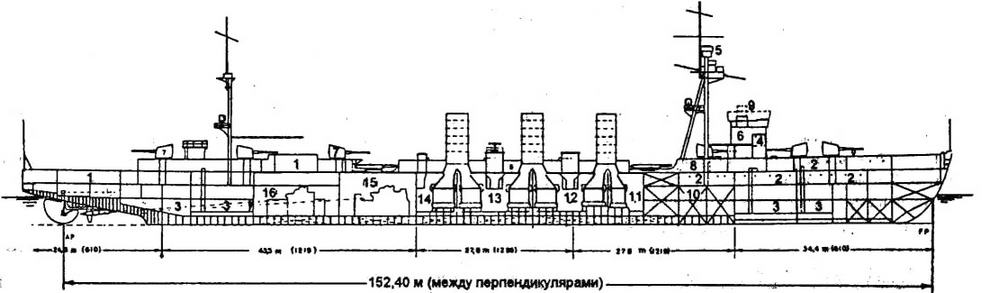

Продольный разрез крейсера “Кума” (стандартное водоизмещение 5500 т) ,*?.
1 - офицерские каюты; 2 - кубрики; 3 - погреба боезапаса; 4 - броневая боевая рубка; 5 - директор типа 13; 6 - ходовая рубка; 7 14-см/50 орудие; 8 - запасные торпеды; 9 - брезентовый обвес мостика и площадка под дальномер; 10 - нефтяная цистерна; 11-14,- котельные отделения (№1 - 2 “малых” котла смешанного отопления; №2 - 4 “средних” нефтяных; №3 - 4 и №4 - 2 “больших” нефтяных); 15, 16 • носовое и кормовое турбинные отделения)

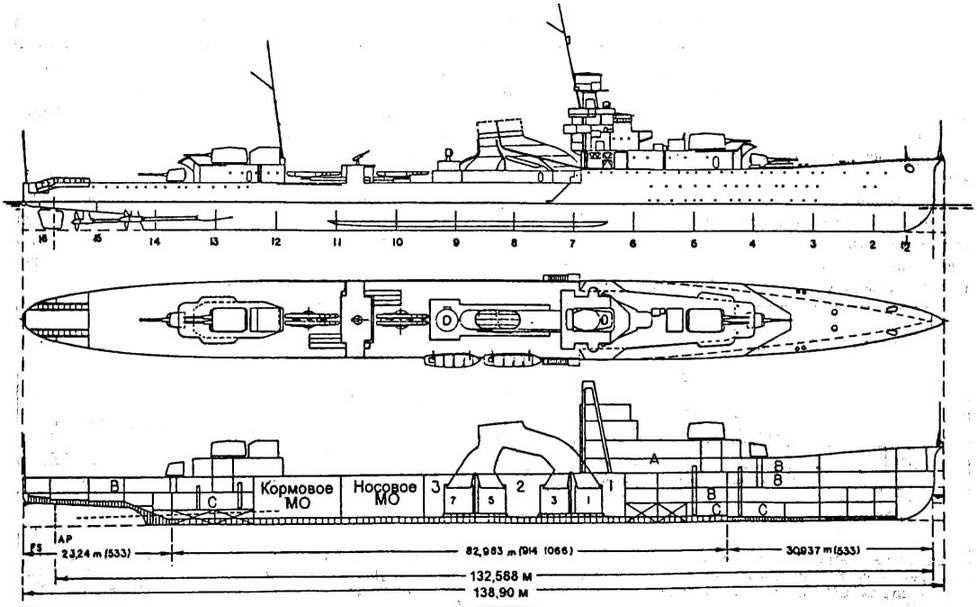

Внешний вид и продольный разрез крейсера “Юбари”
А - офицерские каюты; В - кубрики; С - погреба
Глава 2. Крейсера типа “Фурутака”
2.1. Проектирование и постройка
Крейсера-”скауты” по 7500 т, позже ставшие известными как тип “Фурутака”, задумал и спроектировал кораблестроитель капитан 1 ранга Юдзуру Хирага, которому помогал капитан-лейтенант Кикуо Фудзимото. Новые корабли представляли собой альтернативу крейсерам-”скаутам”, спроектированным МТД в 1918 году, и должны были превзойти американские крейсера типа “Омэха” и английские типа “Хоукинс”. Главная задача Хираги заключалась в создании крейсера с более мощными орудиями, чем британские 190- мм, скоростью 35 узлов, лучшей защитой и достаточным радиусом действия. И все это при условии минимально возможного водоизмещения. Общие черты “базового проекта” (Кихон Кейнаку) Хирага представил руководству флотом в августе 1921 года, за 6 месяцев до подписания и за два года до ратификации Вашингтонского договора. То есть эти крейсера не были “вашингтонскими”, к которым их позже стали не вполне корректно относить. И калибр орудий (200 мм, а не 203 мм) и стандартное водоизмещение (7100 т, а не 10000 т) были меньше разрешенных договором пределов. Иногда встречаются рассуждения, что японцы уменьшили число 20- см орудий на своих первых тяжелых крейсерах (с общепринятых 8-9 до 6) для получения более высокой скорости, но история их проектирования все это опровергает.
Поскольку нормальное водоизмещение новых крейсеров превышало 7000 т, в соответствии с “Критериями классификации” от 21 марта 1898 года японцы официально относили их к 1-му классу или к крейсерам “класса А”. Неофициально их называли “крейсерами большой модели” или “тяжелыми крейсерами”.
В феврале-марте 1922 года МГШ санкционировал постройку 18 кораблей, не попадавших под ограничения Вашингтонского договора, чтобы компенсировать прекращение строительства линкоров и линейных крейсеров. Заказы выдали еще раньше - 5 февраля (за день до подписания договора), чтобы поддержать загрузку верфей; 7500-тонные крейсера 20 июня заказали фирмам Мицубиси (где прекратилась постройка “Тоса” и “Такао”) и Кавасаки (там строились “Kara” и “Атаго”). Обе верфи приступили к работам в ноябре и декабре, еще до утверждения бюджета парламентом. Постройку легально санкционировали только в марте 1923 года на 46-й сессии парламента в рамках “Новой программы по замене флота 1923 года”, а средства (около 15 млн. иен на крейсер) выделили из сумм, запланированных для капитальных кораблей, отмененных договором.
В 1923 году постройку крейсеров замедлили социальные волнения и забастовки на верфях. “Фурутаку” укомплектовали позже планируемого срока (23.11.1925 г.) из-за хлопот с турбинами, а ввод в строй “Како” задержала авария - разорвалась стрела грузового крана, повредившая корпус корабля.
| “Како” | “Фурутака” | |
| Строительный номер (обозначение) | Крейсер “класса А” №1 | Крейсер “класса А” №2 |
| Дата выдачи заказа | 20.06.1922 | 20.06.1922 |
| Дата присвоения названия | 9.10.1922 | 11.08.1922 |
| Заложен/спущен/укомлектован | 17.11.22/10.04.25/20.07.1926 | 5.12.22 / 25.02.25 / 31.03.1926 |
| Строитель: корпус/механизмы | верфь компании Кавасаки/ заводы Куре | верфь компании Мицубиси/ заводы Нагасаки |
| Номер на верфи | №540 | №390 |

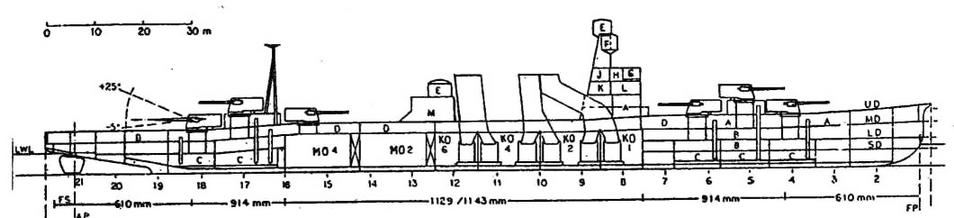

Продольный разрез: А - офицерские каюты; В - кубрики экипажа; С - погреба боезапаса; D - торпедные отсеки; Е - пост УАО ГК с директором- F - визирный пост; G, Н, J, К, и L - компасная, радио-, штурманская, коммуникационная и ходовая рубки; М - ангар для ГСМ; FS - величина шпаций; АР и FP - кормовой и носовой перпендикуляры; LWL - грузовая ватерлиния; UD, MD, LD и SD - верхняя, средняя, нижняя и складская палубы
