Японские тяжелые крейсера. Том 1. История создания, описание конструкции, предвоенные модернизации.

2.3.2. Защита ниже ватерлинии.

Защита ниже ВЛ ограничивалась небольшими булями, по длине чуть выходящими за концы пояса. По проекту предполагалось установить броневую наклонную противоторпедную переборку (ПТП), которая бы крепилась к нижней кромке пояса, давая дополнительную защиту от подводных взрывов мин, торпед, ныряющих снарядов. Впервые так японцы сделали на “Базовом проекте А-102” (“Нагато”, “Муцу”)^{10}. Но в данном случае из-за ограничений по весу и ширине идею пришлось отбросить. Тем более, что проведенные при проектировании “Нагато” и затем на корпусе недостроенного “Тоса” в 1924 году эксперименты показали, что только при расположении такой ПТП на 5-6 м внутри корпуса можно было рассчитывать на какую-то защиту, по крайней мере, от торпед с зарядом ВВ 200-250 кг. Поэтому установку бортовых переборок из стали НТ в данном проекте признали неэффективной и излишней.

2.3.3. Внутреннее разделение на отсеки.

Не считая классического разделения корпуса на отсеки поперечными переборками, эти крейсера на большей части МО и КО имели продольную переборку по ДП. Она появилась из-за опасения, что попадание в любое МО, которые тянулись на 30 м, и особенно в район поперечной переборки между соседними МО, приведет к затоплению всех четырех МО и потере хода. К тому же объем принятой воды был бы настолько большим, что корабль сильно бы осел и потерял большую часть запаса плавучести. А при этом появляются сильные напряжения в наборе корпуса. Установка переборки по ДП ограничивала затопления одним бортом, гарантировала сохранение части энергетической установки, увеличивала продольную прочность и жесткость корпуса. С другой стороны, такая переборка имела большой недостаток: повреждение одного борта смещало бы центр погруженной части и вызывало быстрый и опасный крен, если сразу не принять мер по контрзатоплению. Гибель многих линкоров и броненосных крейсеров во время первой мировой войны, а также броненосца “Ясима” в 1904 году под Порт-Артуром приписывалась именно наличию такой переборки.

Хирага был против установки продольной переборки по ДП, но высшие специалисты флота решили, что главный риск от ее наличия можно будет свести к минимуму за счет принятия быстрых мер по контрзатоплению, таких как: взаимное соединение трубами отсеков противоположных бортов или установка устройств быстрого затопления отсеков. На проекте “Фурутака” переборка по ДП проходила по всем МО, но только по двум кормовым КО, образуя всего 6 котельных отделений: №1 (2 котла) и №2 (4 котла) без продольной переборки, №3 (2 котла) и №5 (1 котел) по левому борту, №4 (2 котла) и №6 (1 котел) по правому. В процессе постройки переборку продолжили в нос еще на протяжении КО №2, так что в результате корабли получили по 7 КО.

Продольная переборка по ДП на протяжении МКО применялась и в последующих проектах крейсеров “класса А”, а также более поздних крейсеров, авианосцев, минных заградителей и даже эсминцев “специального типа” (только по МО).

2.4. Вооружение

2.4.1. Главный калибр.

После достройки вооружение состояло из шести орудий калибром 20-см (200-мм) в так называемых одноорудийных “полубашнях”, очень простых по конструкции и довольно похожих на спаренные палубно-башенные установки “Юбари”, четырех 8-см зенитных орудий в открытых одиночных установках, 2 7,7-мм пулеметов Льюис и 12 61 -см торпедных труб в спаренных неподвижных установках (см. Приложение 1). Применение шести одноорудийных установок общим весом 6x57,5 = 345 т вместо двухорудийных 150-тонных башен, разработка которых еще только велась, экономило около 100 т веса. А расположение их по схеме “пирамида” позволило расположить все орудия ГК по диаметральной плоскости и благоприятно распределить нагрузку отдачи при стрельбе залпами.

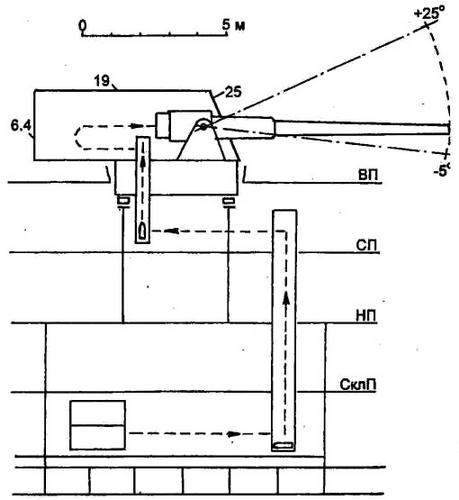

СХЕМА ПОДАЧИ БОЕЗАПАСА В БАШНЮ №1

(толщина брони в мм)

Система подачи боезапаса проектировалась так, чтобы сэкономить как можно больше веса. Но в результате она оказалась такой сложной, что скорострельность орудий в реальных условиях упала с проектных пяти до двух выстрелов в минуту. Кроме того, поскольку большая роль в подаче снарядов и зарядов из погребов в “полубашни” отводилась ручной силе, поддержание приемлемой скорострельности в бою было делом сложным и утомительным для прислуги. Снаряды и зарядные картузы проходили довольно длинный путь: из погребов (снарядные и зарядные погреба располагались на одном уровне под складской палубой) они вручную подавались к нижней части подъемника, куда также вручную загружались. Подъемник проходил не внутри барбета или несущей трубы “полубашни” (фактически это было просто высокое - почти в два межпалубных пространства - кольцо, поддерживающее поворотную платформу с орудием, по верхней кромке которого располагался роликовый погон), а рядом с ним. Снаряд и его полузаряды в горизонтальном положении поднимались с помощью 8-сильного электромотора до палубы, находившейся на один уровень ниже боевого отделения, т.е. до ВП для установок №2 и №5 и на СП (средней) для остальных. Затем их также вручную передавали через отверстие в несущей трубе внутрь и укладывали в другой подъемник. Далее снаряд, теперь в вертикальном положении, с помощью гидропривода (насос с электродвигателем 8 л.с.) поднимался в боевое отделение поблизости от затвора, после чего вручную вкладывался в ствол и досылался. Зарядные картузы подавались вверх опять- таки вручную, далее заряжающие укладывали их в ствол и досылали вручную. Расстояние между двумя подъемниками каждой установки достигало 3 метров, а нижний подъемник установки №4, расположенной над машинным отделением, отстоял от нее на 7 м. Нельзя не посочувствовать прислуге этой установки, вынужденной вручную перетаскивать 110-кг снаряды и пудовые полузаряды на такое расстояние с подъемника на подъемник. Да и в бою такая система подачи легко выводилась из строя.

2.4.2. Зенитное вооружение.

После достройки и до модернизации в 1932-33 годах оба крейсера несли по четыре 8-см зенитных орудия на пьедестальных установках без щитов с ручным обслуживанием, которые располагались на ВП по бокам от дымовых труб. Характеристики орудий, установок и боезапаса даны в Приложении 1. Эти зенитки имели некоторую эффективность против медленно летящих самолетов на средней дистанции. Стрельбы, проведенные в 1926 году линкорами 1-й эскадры (“Нагато”, “Фусо”, “Исё” и “Ямаширо”) и 2-й эскадры (“Кирисима”, “Хией”), на которых тогда стояли эти орудия, дали 4,57% попаданий. Стрельба велась с управлением по дальномерам, со средним темпом 11,2 выстг „ла в минуту, на дистанции 3000 м по парусиновой цели, буксируемой гидросамолетом со скоростью 60 узлов (110 км/ч). Сами линкоры шли со скоростью 15 узлов.

Для ближней защиты от самолетов на мостике имелось два 7,7-мм пулемета Льюис, которые импортировались из Англии и были приняты на вооружение в 1925 году. Эти пулеметы оказались слишком тяжелыми и ненадежными. Их основные характеристики: длина ствола 1,283 м, вес без боезапаса 11,8 кг, скорострельность 550 выстр./мин., скорость пули у дула 745 м/с, эффективная дальность 1000 м.

2.4.3. Система управления артиллерийским огнем (СУАО).

Для управления стрельбой 20-см орудий сохранили систему наведения “слежение за указателем”. Главный директор типа 14 стоял на верхушке носовой надстройки, а резервный такого же типа - на крыше самолетного ангара. Оба директора можно было использовать также и при стрельбе по воздушным целям, поскольку их 6,4-см телескопы модели “L” слежения за целью с мощностью увеличения 6-7 раз (с 23 июля 19127 года переименованы в “6-см полузенитные телескопы”) имели угол возвышения 90°.

Главный директор (Хойбан) размещался в посту управления огнем почти в 22 м над ВЛ, как того требовал внутренний приказ по морской артиллерии №18 от 24 апреля 1923 года, устанавливавший структуру “устройств управления артиллерийским боем” для линкоров, крейсеров и эсминцев. Сразу под ним в визирном посту находилось устройство слежения за целью (Сокутекибан) типа 13, которое подсчитывало скорость цели и дистанцию до неё. Из-за большой высоты расположения этих устройств пришлось принять специальные меры для уменьшения их вибрации, возникавшей при стрельбе орудий. Уже на линкорах типа “Нагато” классическую треногую фок-мачту, несущую все устройства УАО, заменили семиугольной. Но и это не дало полностью удовлетворительных результатов. При проектировании крейсеров типа “Миоко” в 1923 году помощник Хираги Фудзимото предложил принять мачты типа “пагода”, которые явились как бы развитием американских “решетчатых” мачт, но были полностью зарытыми по наружной поверхности. После исследований на виброустойчивость “пагоды” приняли для проектов “Миоко” и “Аоба”, а также для уже строившихся “фурутака” и “Како”, чей проект соответственно модифицировали.

Для определения дистанции на крейсерах имелось по четыре дальномера “бинокулярной совмещающей системы” с базой 3,5 м, установленных по два на борт на уровне компасного мостика и кормового поста УАО (резервного). Для ночных боев предусматривалось три 90-см прожектора типа “SU”: один по ДП над компасным мостиком и два между трубами (левый ближе к носу, оба на одном уровне). Эти прожекторы, впервые появившиеся в 1918 году на линейном крейсере “Конго” и легком “Тацута”, устанавливались на всех последующих кораблях, заменив прожекторы типа “Сименс”. Последние оказались недостаточно мощными и излучали изохроматический свет, а новые типа “SU” - голубовато-белый с интенсивностью 9000 свечей на 1 м² при токе 150А и напряжении 75 В, что позволяло вести стрельбу на дистанции 3500-4000 м. Вертикальная наводка прожекторов производилась в пределах от -30° до +100°. Управлялись они из специального поста, размещенного в нижней части носовой надстройки, или из постов управления огнем ГК (носового и кормового резервного).

2.4.4. Торпедное вооружение.

По проекту торпедное вооружение не предусматривалось, поскольку для разведчика оно было бы только лишним и опасным грузом. Но оба крейсера вошли в строй, имея по 12 неподвижных ТА. Установка на крейсерах “класса А” тяжелого торпедного вооружения произошла под давлением МГШ, который после подписания Вашингтонского договора стал придавать большое значение ночному бою и торпедным атакам, чтобы компенсировать ограничения, наложенные на линейные силы. Эта же концепция привела к созданию эсминцев “специального” типа (головной “Фубуки”), и к перевооружению в 1941 году двух 5500-тонных крейсеров в “торпедные” с десятью(!) четырехтрубными 61 -см ТА каждый.

Сначала предполагалось установить на эти крейсера поворотные аппараты на верхней палубе: по ДП, как на “Юбари”, или по бортам, как на 5500-тонных крейсерах. Но большая высота борта (по проекту 5,5 м против 4 м на 5500-тонных) подняла проблему относительно угла входа торпед в воду. Пришлось перенести ТА на палубу ниже, а также сделать их спаренными неподвижными, чтобы дать им лучшую защиту (плиты стали НТ 19-25,4 мм).

Хирага был ярым противником установки на больших кораблях торпедного вооружения, особенно внутри корпуса над МО или рядом с погребами, т.к. опасался, что в случае попадания снаряда или в результате пожара боеголовки торпед сдетонируют и вызовут ужасные повреждения. Взгляды Хираги подтвердились результатами испытаний, проведенных с корпусом недостроенного линкора “Тоса” 24 июня 1924 года. Тогда в носовом торпедном отделении, расположенном под верхней палубой, сдетонировали несколько боеголовок торпед типа 8 (300 - 346 кг “шимозы”) и корпус над ВЛ получил огромные разрушения. Прогнозы Хираги подтвердились и в ходе войны на Тихом океане, когда добрая половина из 18 вошедших в строй тяжелых японских крейсеров погибла именно после детонации собственных торпед, имевших кроме мощнейшего заряда еще и взрывоопасные кислородные двигатели. И это несмотря на то, что после неоднократных модернизаций на всех крейсерах, казалось бы, приняли все возможные меры предосторожности: ставшие поворотными ТА располагали на спонсонах, чтобы при развороте их по траверзу боеголовки торпед оказывались как можно дальше от борта, а запасные торпеды помещали в специальные бронированные ящики.
