ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ Синхродин СВ-диапазона

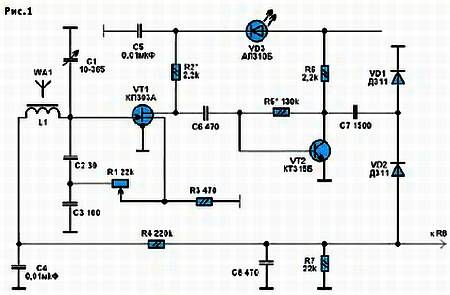

Этот одноконтурный средневолновый синхронный приемник (синхродин) появился в результате многих экспериментов. В вечернее время он принимал на свою магнитную антенну более 50 различных станций СВ-диапазона, в том числе станции Бухареста, Варшавы, Вены, Люксембурга, Праги, Стокгольма и других городов. Схема его радиочастотной части приведена на рисунке 1.

Сигнал, принятый магнитной антенной WA1, выделяется единственным контуром, образованным катушкой той же антенны L1 и конденсаторами C1, С2 и СЗ. При указанных на схеме емкостях диапазон перестройки составил 520…1600 кГц.

Двухкаскадный усилитель радиочастоты (УРЧ) приемника собран на полевом транзисторе VT1 и биполярном VT2. Высокое входное сопротивление полевого транзистора позволило подключить контур полностью, без катушек связи, что повысило коэффициент передачи входной цепи.

Для дальнейшего повышения чувствительности и селективности приемника первый каскад на полевом транзисторе VT1 собран по схеме Q-умножителя. Сигнал положительной обратной связи (ПОС) подается из истоковой цепи через регулятор ОС R1 на отвод емкостного делителя контура С2СЗ. Стабилизирующая отрицательная обратная связь получается при протекании тока транзистора через резистор в цепи истока R3. В результате можно получить стабильное и значительное увеличение добротности Q входного контура.

Второй каскад УРЧ, собранный по самой обычной схеме на биполярном транзисторе VT2, усиливает сигнал перед детектированием и повышает эффективность АРУ, действующую только в первом каскаде.

Усиленный сигнал с УРЧ поступает через конденсатор С7 на диодный детектор, собранный по схеме удвоения напряжения на диодах VD1,VD2. Нагружен детектор резистором R7, зашунтированным сглаживающим РЧ-пульсации конденсатором С8. Дополнительно колебания ЗЧ фильтрует цепочка R4C4. Постоянная составляющая продетектированного напряжения отрицательной полярности через катушку антенны L1 попадает на затвор транзистора VT1, закрывая его при сильных сигналах. В результате усиление снижается.

Светодиод VD3 служит индикатором включения и в то же время настройки.

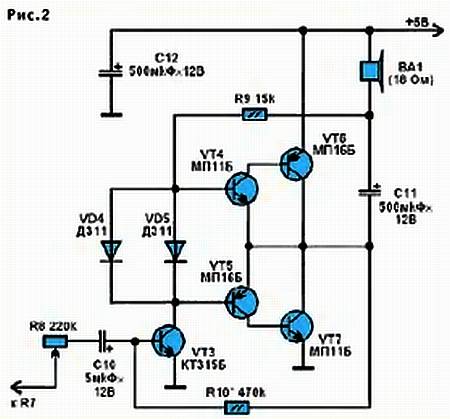

Через регулятор громкости R8 продетектированный сигнал подается на усилитель звуковой частоты. УЗЧ приемника выполнен по схеме (рис. 2).

Регулятор громкости R8 включен несколько необычно — не потенциометром, а реостатом. Это не позволяет уменьшить громкость до нуля, зато повышает качество звучания. С описанной выше радиочастотной частью приемника можно использовать и любые другие УЗЧ, как самодельные, так и промышленного изготовления, например, от магнитофона или проигрывателя.

Приемник работоспособен при напряжении питания от 3 до 12 В и потребляет при малой громкости ток не более 4…5 мА (при тщательном налаживании можно снизить и до 2…3 мА).

Катушка магнитной антенны содержит 40 витков литцендрата ЛЭШО 21x0,07 на стержне длиной 200 и диаметром 10 мм из феррита 400НН. На месте транзистора VT1 можно использовать КП303А, Б и И, транзистор VT2 можно заменить любым p-n-p, высокочастотным, при использовании СВЧ-транзисторов, например КТ363, КТ3109, усиление УРЧ увеличится. В УЗЧ на месте VT3 можно использовать любой кремниевый, а вместо VT4…VT7 — любые германиевые транзисторы соответствующего типа проводимости.

Конструктивное выполнение приемника может быть различным, но не следует располагать детали детектора рядом с магнитной антенной и входом УРН. Желательно использовать плату с большой площадью общего провода и закрепить на ней корпус КПЕ, чтобы не было длинных «земляных» проводников. КПЕ лучше использовать с воздушным диэлектриком и с верньером или хотя бы с ручкой настройки большого диаметра, потому что настройка приемника «острая».

Налаживать приемник рекомендуется при том напряжении питания, при котором он и будет использоваться. Сначала, подбирая резистор R10, устанавливают напряжение на «средней» точке выходного каскада УЗЧ равным половине напряжения питания. Затем, отключив питание УРЧ, устанавливают ток покоя УЗЧ порядка 1…2 мА, подбирая тип и количество включенных параллельно диодов VD4, VD5. Здесь годятся любые германиевые диоды.

Налаживание УРЧ состоит в подборе резисторов R2 и R5 до получения напряжений на стоке первого транзистора и коллекторе второго, примерно равных половине напряжения питания. Для более плавной регулировки ПОС резистор R1 целесообразно заменить цепочкой последовательно включенных переменного и постоянного (или подстроечного) резисторов, сопротивления которых подбираются при налаживании. Налаживать УРЧ надо в отсутствие сигнала, поскольку система АРУ изменяет режим полевого транзистора.

Подход к порогу генерации при вращении ручки регулировки обратной связи в этом приемнике получился исключительно плавным и «мягким» благодаря действию системы АРУ, которая управляет коэффициентом регенерации, резко снижая его при появлении в контуре сигнала, все равно, внешнего или собственного.

Если довести обратную связь до порога генерации (она обнаруживается по появлению слабого специфического шума на выходе приемника), то можно принимать станции в автодинном режиме.

Радиостанции можно слушать как в обычном регенеративном режиме, установив ПОС несколько ниже порога генерации, так и в автодинном синхронном режиме, установив ПОС несколько выше порога. Для приема же местных станций сопротивление регулятора R1 устанавливают максимальным, ослабляя ПОС. При этом снижается чувствительность и расширяется полоса пропускания приемника, что обогащает звучание верхними частотами звукового спектра.
