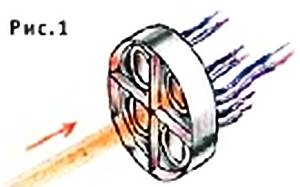

Установка для таких измерений состоит из жестко закрепленного лазера (школьный ЛГ-56 или лазерная указка) и расположенного напротив мостового фотометрического детектора смещения луча (рис. 1).

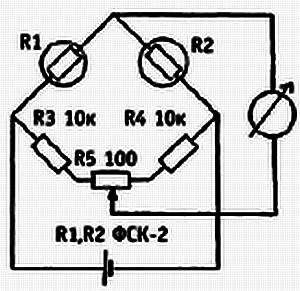

Он, в свою очередь, состоит из четырех фотосопротивлений типа ФСК-2, попарно включенных в мостовые схемы (см. рис. 2).

Рис. 2

Питаются мосты напряжением 9 В от батареи «Крона». Каждый мост содержит два резистора (один из них переменный) и два фотосопротивления типа ФСК-2. Балансировку моста производят при равномерном освещении фотосопротивлений лазером. Сигналы с диагоналей моста хорошо бы подать на самописец или компьютер, что позволило бы сразу извлечь из эксперимента максимум информации. Но такая установка требует немалых денег. Потому в опыте можно использовать микроамперметр и его показания записывать в тетрадь, отмечая дату и время замера.

По этим данным можно построить смещение луча относительно первоначального положения, а также вычислить отношения скоростей эфирного ветра в различные моменты измерения по формуле: V1/V2 = D1/D2, где V1/V2 — скорости эфирного ветра в разные моменты времени, a D1/D2 — соответствующие им смещения луча.

Возможны два варианта конструкции. Первый (рис. 1) предусматривает установку лазера и фотоприемника на большом расстоянии. Для этого нужно помещение с надежным бетонным полом, расположенное вдали от дорог, шумных улиц, работающих станков и других источников вибрации. Но не советуем ставить опыт в подвале. Толстые каменные стены сильно снижают скорость эфирного ветра и смещение луча. Помните также, что эфирный ветер совсем не проходит через металлы. Лучше всего располагать установку на открытом воздухе, на камнях или на скале.

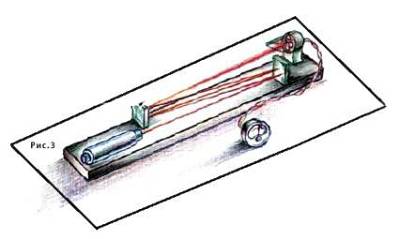

Второй вариант установки (рис. З) основан на удлинении луча путем его многократного отражения в зеркалах.

Нащупав эфирный ветер, вы откроете путь к новой физической реальности, где вселенная вечна и бесконечна, где есть неисчерпаемые источники энергии и возможно движение со скоростью, значительно превышающей скорость света… Об этом вы узнаете из статей о работах профессора В.А. Ацюковского в ближайших номерах нашего журнала. На возникшие вопросы москвичи могут получить ответы на лекциях профессора В.А.Ацюковского в лектории Политехнического музея каждое воскресенье в 12 часов, начиная с 15 сентября.

А. ИЛЬИН

Рисунки автора

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ

Можно ли видеть в темноте?

Приборы ночного видения на основе усилителей яркости были созданы для военных целей еще в 30-е годы XX века. В битве на Курской дуге Красная Армия впервые применила танки, оснащенные такими приборами.

Сегодня вы можете купить бинокль, оснащенный усилителем яркости. Он позволяет видеть интересные вещи.

Многим приходилось слышать в саду крик совы, но кто ее ночью видел? В городе, это мало кто знает, тоже живут совы, филины и летучие мыши. В общем, бинокль с усилителем яркости — вещь любопытная, но стоит он дорого. Гораздо дешевле собрать из покупных деталей подзорную трубу ночного видения.

Сердцем прибора ночного видения является электронно-оптический преобразователь (ЭОП). В простейшем случае это — стеклянный цилиндр, из которого откачан воздух. На одном из его донышек нанесен светочувствительный слой, служащий катодом, на другой анод — люминофор.

Если создать на светочувствительном слое при помощи линзы действительное изображение, то каждая его точка начнет испускать электроны. Их подхватит напряжение, приложенное к аноду, и они, разогнавшись с большой скоростью, вызовут свечение люминофора и создадут на нем такую же картину, что на катоде, только более яркую.

Сегодня ЭОПы имеют встроенные фотоэлектрические усилители, позволяющие получать четкое изображение, усиленное по яркости в сотни раз.

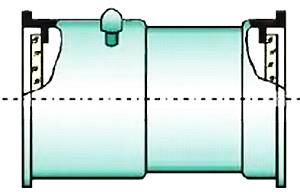

Современный ЭОП отечественного производства — модель «МИНИ-1» — показан на рис. 1.

Рис. 1

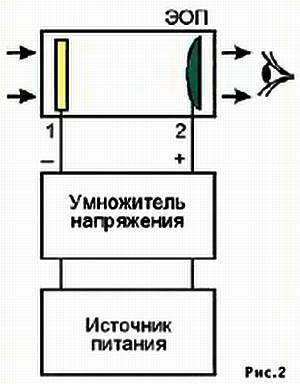

Он имеет металлостеклянный корпус диаметром 18 мм и длиной 32 мм. Со стороны оптического входа находится стеклянная пластинка с напыленным электродом-фотокатодом. Со стороны зрителя расположен анод — стеклянная пластинка с нанесенным на нее слоем люминофора. На электроды подается постоянное напряжение 10…12 кВ, минусом к фотокатоду. ЭОП может комплектоваться источником питания и преобразователем напряжения. Блок-схема такого прибора изображена на рис. 2.

Прибор марки «МИНИ-1» имеет коэффициент усиления по яркости, равный 500, и разрешающую способность, сравнимую с лучшими фотообъективами. Изображение окрашено в желто-зеленые тона.

Для того чтобы взять от прибора максимум возможного, изображение на фотокатоде следует создавать при помощи объектива с высокой светосилой, например, «Гелиос-44».

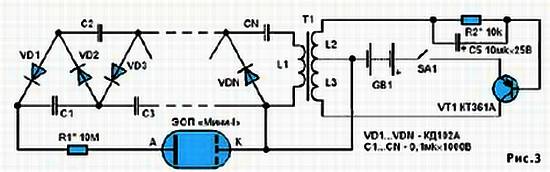

Рассматривать изображение лучше с помощью окуляра от бинокля. Если вам станет доступным ЭОП в комплекте, останется лишь добавить к нему оптическую систему. К одиночному же прибору нужно изготовить еще блок питания (рис. 3).

В нем постоянный ток батареи превращается в переменный, с частотой около 1000 Гц, при помощи однотактного автогенератора на транзисторе VT1 и трансформаторе Т1. Повышенное напряжение, возникающее в выходной обмотке L1, может регулироваться подбором сопротивления резистора R2. К этой обмотке присоединен каскадный диодно-емкостный умножитель напряжения на элементах VD1…VDN, C1…CN; ориентировочное число ступеней умножения — 20.

Трансформатор выполнен на Ш-образном ферритовом сердечнике марки М2000НП сечением около 30 мм ². Обмотки L2 и L3 можно намотать проводом ПЭЛШ0-0,15 по 30 и 35 витков соответственно.

Обмотка L1 содержит 2300 витков провода ПЭЛШО-0,07. Резисторы — типа МЛТ-0.5, конденсаторы умножителя — МБМ, конденсатор С6 типа К50-16. В батарее питания могут работать четыре последовательно соединенных гальванических элемента LR14 или пять дисковых аккумуляторов Д-01 или Д-02.

Если узел питания будет изготовлен заблаговременно, до получения ЭОП, для проверки развиваемого им напряжения следует воспользоваться киловольтметром электростатической системы, который практически не потребляет мощности от испытуемой цепи.

Нужна ли в контуре катушка?

Мы привыкли к тому, что у всякого радиоприемника есть колебательный контур, состоящий из катушки и конденсатора. Изменение параметров одного из этих элементов позволяет настраивать контур в резонанс с частотой принимаемого сигнала.

Сегодня функции катушки индуктивности в резонансном контуре способны взять на себя активные фильтры на операционном усилителе и RC-цепочке, собираемые из нескольких готовых элементов. Схема такого радиочастотного тракта приведена на рисунке 1.
