Пока такие материалы существуют только в опытных образ. Но если появится на них спрос, промышленность смогла бы освоить их массовое производство.

Что же касается геометрических размеров ротора, профиля его лопастей, частоты вращения — все это легко просчитывается. Главное, на что обращает внимание юный изобретатель — это система безопасности в момент раскрытия лопастей и в момент приземления парашютиста. Здесь есть над чем подумать конструкторам совместно с испытателями, ведь вращающийся ротор над головой может представлять серьезную опасность.

ДОЛГОВЕЧНЫЕ ШПАЛЫ

Для начала несколько любопытных цифр. Протяженность всех железнодорожных путей в нашей стране превышает 200 тыс. километров. На каждый километр уже уложено более 2000 шпал, заметим, изготовленных исключительно из нижних частей дерева. Простое умножение этих цифр показывает, что только на содержание путей ежегодно изводятся тысячи гектаров особо ценных хвойных лесов.

Калачинск — родной город Павла Суханова. Расположен он на Транссибирской магистрали. Вот почему в своем письме в ПБ Павел так подробно рассказал об истории главной дороги, связывающей Европу с Азией. Есть в его письме и расчеты расходов древесины на содержание самой протяженной в нашей стране магистрали, ссылки на дорогостоящую и вредную для здоровья людей дедовскую технологию производства шпал, особенно на пропитку их специальными составами и антисептиками в огромных автоклавах, и правильные рассуждения о том, почему деревянные шпалы остаются много лучше железобетонных.

Но есть в письме Павла и мысль, с которой стоит познакомить читателей.

Оказывается, в нашей стране ежегодно заготавливается более 300 тыс. кубометров древесины. Конечно же, какая-то часть из этого объема идет на изготовление железнодорожных шпал. Но не это главное. Юный изобретатель обратил особое внимание на то, что переработка таких объемов древесины приводит к тому, что едва ли не четверть ее «уходит» в… опилки. А это огромные горы ценного сырья! Их, конечно, используют, например, производят древесно-стружечные плиты. Но от общего объема пока это лишь несколько процентов, не более. Остальное же остается в лесу, сжигается на лесоперерабатывающих предприятиях или просто выбрасывается.

Вот и предлагает Павел Суханов шире использовать опилки для производства шпал. И вот почему. Деревянные шпалы по долговечности не уступают железобетонным, но гораздо лучше работают при знакопеременных нагрузках и гасят вибрации. А шпалы, отлитые из опилок с добавлением порубленных на мелкие кусочки автомобильных покрышек и отходов от производства вискозы, да еще армированные арматурой, будут ничуть не хуже деревянных и уж, конечно, дешевле.

Выпуск ПБ подготовили: В. ФАЛЕНСКИЙи В. ГУБАНОВ

НАШ ДОМ Коза-дереза…

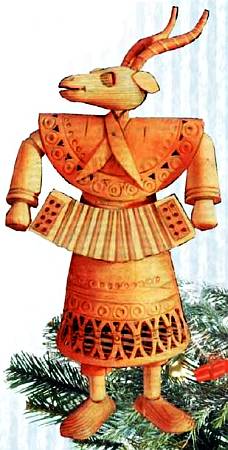

Каждому приходилось видеть в лесу сгнивший березовый пень. Ударишь ногой — мелкой трухой рассыплется древесина, но цела останется береста. Внутренняя ее сторона приятного светло-желтого цвета считается умельцами лицевой, внешняя, белая, — изнаночной. Нарезанная полосами береста легко расслаивается и поддается обработке, особенно если подержать ее в горячей воде. После распаривания полоски бересты надо положить под доску с грузом, чтобы не скручивались. Основной инструмент — резак. Именно им вырезаны ажурные кружева на подоле юбки изображенной на рисунке козы — символе 2003 года. Ее изготовление нужно начать с каркаса — скрепленных между собой продольной и поперечной перекладин 6,5x12,5 см. Он напоминает по конструкции огородное пугало.

Для работы потребуется удобная доска. Подберите подходящий для юбки отрезок бересты и приколите к доске кнопками. Сверху наложите заранее разработанный рисунок, об ведите его твердым карандашом и начинайте вырезать кружева резаком. Часто повторяющиеся одинаковые элементы удобнее вырезать пробойником. Если присмотритесь, заметите, что юбка украшена чеканкой. Для этого деревянные или металлические чеканы слегка пристукивайте молотком, и у вас получится углубленный рельеф. Точки и штрихи наносите на бересту шилом. Закончив узор, для фона подклейте под будущую юбку гладкий слой бересты или цветную фольгу. Затем сверните берестяной прямоугольник в виде юбки-колокольчика, зафиксируйте клеем в центре вертикальной перекладинки. Сверху наложите широкий пояс — он скроет все огрехи. Принимайтесь за пелерину. Это вырезанный по циркулю круг, также украшенный по краям кружевом. Как вы догадались, сложенный пополам берестяной круг надевается на поперечную перекладину и фиксируется на поясе в центре юбки.

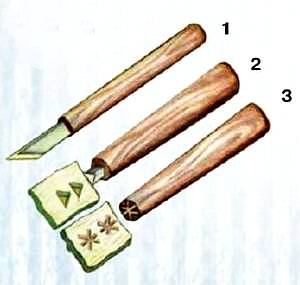

Инструменты для обработки бересты:

_{1— резак, 2— пробойник, 3— чекан.}

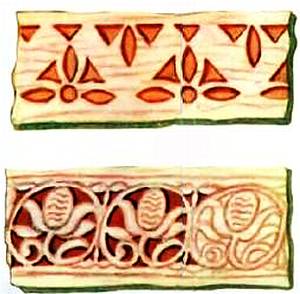

Образцы прорезного орнамента.

Отслаивание бересты.

Голову, руки, а также тоненькие ножки со ступнями-утюжками можно вырезать на токарном станке. Но если такой возможности нет, подберите подходящий брусочек квадратного сечения 25x25 мм длиной 120–150 мм. Дерево желательно взять мягких пород — сосну, липу. Примерно на половине длины бруска придайте ему ножом форму цилиндра. Конец его заточите на конус, а торец скруглите рашпилем. Надрежьте ротик, наметьте глазки. Отделите вырезанную голову от оставшегося бруска. Принимайтесь за ноги и руки. Все деревянные детали хорошенько ошкурьте наждачной бумагой и покройте двумя слоями прозрачного мебельного лака. Изогнутые рога скрутите из тонких слоев бересты и зафиксируйте их клеем на голове. Не забудьте приклеить уши.

КОЛЛЕКЦИЯ «ЮТ»

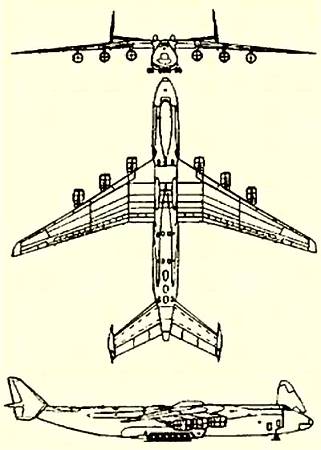

Кодовое обозначение НАТО Cossak(Казак). Самый большой грузовой самолет в мире. Разработан для перевозки крупногабаритных элементов космических систем. 13 мая 1989 года Ан-225 перевез BKC «Буран» из подмосковного города Жуковский на космодром Байконур.

Техническая характеристика:

Габариты:

Длина… 84 м

Размах крыла… 88,4 м

Высота… 18,1 м

Площадь крыла… 904 м ²

Скорость полета:

Крейсерская… 800 км/ч

Максимальная… 850 км/ч

Крейсерская высота полета… 9000 м

Потолок… 11 000 м

Дальность полета:

Максимальная… 15 400 км

С грузом 200 т внутри фюзеляжа… 4500 км

С грузом 150 т внутри фюзеляжа… 7000 км

Длина ВПП… 3000–3500 м

Число двигателей… 6

Суммарная мощность… 140 400 кгс

Максимальная взлетная масса… 600 000 кг

Максимальная коммерческая загрузка… 250 000 кг

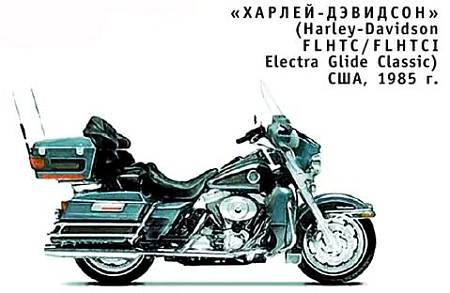

«Харлей-Дэвидсон» ( Harley-Davidson Motor Co. Inc.), крупнейшая американская фирма no производству мотоциклов. Штаб-квартира находится в Милуоки (Висконсин). Фирма была основана в 1903 году братьями Уильямом, Артуром и Уолтером Дэвидсонами и Уильямом Харлеем.

Первыми были выпущены мотоциклы с одноцилиндровыми четырехтактными двигателями. В 1908 году спроектировали V-образный двухцилиндровый мотор, который использовался в моделях HD. В 1936 году появились верхнеклапанные двигатели, в 1957-м — мягкая подвеска, до сих пор для серийных мотоциклов характерен привод клапанов длинными штангами от расположенного внизу распредвала. Также фирма выпускала легкие модели с одноцилиндровыми двухтактными двигателями и мотороллеры.

Модель FLHTC Ul Ultra Classic Electra Glideимеет двухместное седло, тахометр и бензобак большей емкости, а также радиостанцию, интерком (средство для общения с пассажиром), электронный круиз-контроль (устройство для поддержания постоянной скорости), также может оснащаться боковой коляской. Выпущено 3409 штук.

Техническая характеристика:

Колесная база… 159,8 см

Высота по седлу… 692 мм

Вес… 354 кг

Мощность двигателя… 55 л/с

Количество цилиндров… 2

Объем… 1338 см ³

Коэффициент сжатия… 8,5:1

Бензобак… 18,9 л

Коробка… 5 скоростей

Максимальная скорость… 177 км/ч
