Мы не знаем, как подобные испытания проводил сам автор, да и проводил ли вообще. Так что можете считать, что делаете это впервые в истории. И данные, которые вы получите, имеют особую ценность.

Наше чисто математическое исследование показывает, что для каждого вихревого аппарата должна существовать такая скорость потока, при которой тяга его достигает наибольшей величины. Кроме того, должна существовать скорость потока, при которой вихрь делается неустойчивым и уже не может создавать подъемную силу. Поэтому испытайте вихревой аппарат на разных скоростях работы пылесоса.

Если увидите, что подъемная сила ощутима, это означает, что можно приступить к более точным экспериментам с измерениями скоростей потока и сил. Подробности об этом можно прочитать в учебнике. А пока пожелаем вам успеха.

Сообщите нам о ваших экспериментах.

А. ИЛЬИН

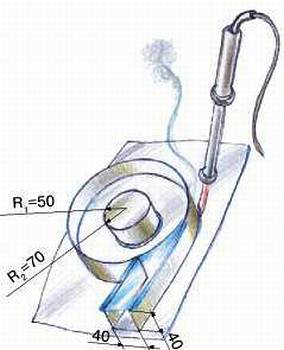

Рисунки автора

ИГРЫ ВАШИХ ДЕДУШЕК Сделай брату пулемёт

Вы видели, наверное, телерепортажи о сражениях, которые их участники разыгрывают, старательно имитируя обмундирование и вооружение прошедших эпох. Обычно так развлекаются взрослые, но почему бы и вам не организовать подобное костюмированное сражение? Если надумаете, возьмите на вооружение хотя бы итальянский станковый пулемет фирмы «Фиат» 1924 года, принимавший участие в различных войнах вплоть до 40-х годов XX века, модель которого была опубликована во французском журнале более полувека назад.

Главное в модели — храповое колесо, которое цепляет, отводит назад, а затем отпускает пластинчатую пружину. Она с большой скоростью ударяет по пуле, и та летит в цель. Пули подаются автоматически из магазина — наклонной полочки.

Пружина — это тонкая упругая деревянная пластина. (Все прочие детали пулемета, за исключением мелочей, тоже сделаны из дерева.) Их размеры можно определить по изображению на масштабной сетке, в которой каждая клетка имеет размер 25 х 25 мм.

Самое сложное — проделать в стволе длиною около полуметра круглый прямолинейный канал. Столь длинные сверла очень редки, да и при сверлении дерева они могут пойти вбок. Поэтому ствол лучше склеить из двух сухих строганых дощечек, на которых циркульной пилой или стамеской нужно проделать канавку размером 5х10 мм.

Профиль ее закруглите все той же стамеской и тщательно отшлифуйте мелкозернистой шкуркой. Смазывать маслом или лаком не стоит, это затруднит движение пули.

Поскольку дерево может коробиться, для 6-мм пули сделан канал диаметром около 16 мм. Снаружи ствол обточите на токарном станке по дереву или обработайте рубанком. Вполне возможно, что вы сможете подобрать для канала ствола подходящую пластмассовую либо алюминиевую трубку. Их внутренняя поверхность, как правило, зеркально гладка. А поскольку ствол из тонкой трубки некрасив и может погнуться, вложите ее в декоративный деревянный ствол.

Корпус пулемета выпилите механическим лобзиком. Если захотите сделать его прямоугольным, используйте четыре дощечки.

Пулемет приводится в действие храповиком. Это деревянный квадрат, к которому на клею и гвоздях прочно прикреплены четыре «зуба» из фанеры толщиной 10 мм.

Делается это так. В каждый зуб забейте по два гвоздя диаметром 1–2 мм так, чтобы они вышли из фанеры примерно на миллиметр. После этого смажьте деревянный квадрат и зуб клеем и сразу прибейте. Клей можно взять любой, подходящий для дерева.

Ударная пружина должна быть и достаточно прочна, и упруга. Потому лучше испытать несколько разных вариантов. Клиновой узел крепления допускает возможность установки пружин различной толщины. Советуем в качестве пружины применить пластину из бамбука размером примерно 4х20х80 мм. У него наиболее высокое отношение прочности к весу, и скорость удара будет выше, чем даже у пружины из стали. Если бамбук таких размеров не найдете, попробуйте использовать пластины толщиной 2–3 мм из бука или из стеклотекстолита.

Сбоку у пулемета расположена прицельная рамка, а на конце ствола — мушка. При стрельбе цель должна находиться в рамке на фоне мушки.

Наш пулемет относится к классу тяжелых станковых пулеметов. Он крепится при помощи шарнира к трехногому деревянному штативу. Размеры ножек штатива должны соответствовать росту стрелка. Лучше всего их сделать из 10-мм фанеры и соединить с головкой штатива на гвоздях и на клею.

Очень важное и тонкое дело изготовление пуль. Прежде всего, они должны быть безопасны для окружающих, поэтому абсолютно недопустимо их делать из металла или пластмассы.

В простейшем случае пуля — это кусочек дерева диаметром 6 мм и длиной 25 мм. Если вы найдете способ сделать пули красящими, как при игре в пейнтбол, напишите.

А. ИЛЬИН

Рисунки автора

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ

Елочный сюрприз

Елочные светильники обычно, словно по команде, ритмично зажигаются и гаснут. Скучно. Поэтому пусть разбросанные по елке огоньки появляются и гаснут тут и там хаотично, в непредсказуемых сочетаниях. Электрическая схема устройства изображена на рисунке 1.

Генератором случайных чисел в нем служат самые обычные пружинные контакты — замыкаясь или размыкаясь, они имеют обыкновение мелко вибрировать, в результате чего в момент коммутации появляются помехи. Создает их маломощное электромагнитное реле К1, периодически включаемое и выключаемое несимметричным мультивибратором на транзисторах VT1, VT2.

Частоту его переключений (а значит, и посылок импульсов) определяет времязадающая цепочка, состоящая из конденсатора С1 и резистора R1. Изменяя в некоторых пределах номиналы емкости и сопротивления, можно варьировать частоту смен в елочной иллюминации.

Импульсы «дребезга» контактов реле поступают на входы микросхем — счетчиков импульсов DD1, DD2. Каждый выход микросхемы откликается на свое количество импульсов, пришедших на вход.

В зависимости от количества пришедших импульсов на выходах 8, 9, 11, 12 микросхем будут появляться напряжения, которые заставят светиться некоторые (либо все сразу) светодиоды HL1…HL8, укрепленные на разных ветках елки.

Поскольку светоотдача примененных светодиодов невелика, такой «гирляндой» лучше украшать небольшую настольную елочку. На рисунке 2 показан пример конструкции электронной «свечки».

К корпусу светодиода 1 приклеена «держалка» 2 из медной проволоки диаметром порядка 0,4 мм — ею «свечка» (или «лампочка», кому как нравится) подвешивается к ветке елочки. Небольшой отрезок хлорвиниловой трубочки 3 маскирует и защищает место спая выводов светодиода с проводниками тонкого и гибкого двухжильного шнура 4, того же, что применяют для связи с ушными телефонами к аудиоплейерам. Такое исполнение коммуникаций между каждым светодиодом и выходами микросхем позволяет отказаться от традиционной «гирлянды огней», соединенных последовательно и загромождающих елочку путаницей проводов.
