В рассматриваемой конструкции двухжильный шнурок от каждого светодиода идет вдоль его ветки до ствола, где спускается вниз к схеме. Ее можно замаскировать под бугорок и разместить в нем монтажную плату с деталями, а также источник питания GB1 с выключателем SA1.
Вариант питания новогоднего украшения выберите сами, исходя из величины потребляемого двумя микросхемами и низковольтным реле тока (в среднем до 150 мА), а также из желаемого времени включенного состояния. Так, если иллюминацию предполагается включать на время праздничных застолий, батарею можно составить из трех последовательно соединенных гальванических элементов типа LR6.
Многочасовую работу лучше обеспечит 5-вольтовый сетевой адаптер, рассчитанный на ток до 0,2 А. В конструкции можно

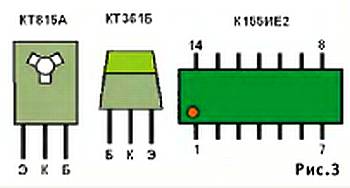

Монтажную плату лучше изготовить из фольгированного с одной стороны стеклотекстолита, чтобы избежать трудоемкой подготовки фольгированных проводничков ко множеству выводов микросхем, фольгу под ними удалите вовсе; корпуса микросхем приклейте непосредственно к плате, а соединения выводов между собой и мультивибратором выполните голым луженым проводом. Выводы, адресованные светодиодам, свяжите с ними тонкими шнурами соответствующей длины.
Мини-фонарик-телефон
Заменив в карманном фонарике лампочку на светодиод, его можно превратить в светотелефон или переговорное устройство. К примеру, найдя с помощью фонарика установленный на калитке загородного дома или квартиры «глазок» фотодатчика, вы можете переключить его в разговорный режим и сообщить во встроенный микрофон о своем прибытии.

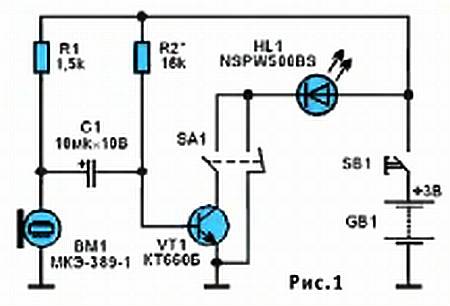

Световой сигнал, преобразованный фотодатчиком, поступит по проводам на домашний звукоусилитель, и тот громко воспроизведет ваши слова. (Заметим, что подобный светоконтактный канал связи доступен только для «своих», имеющих звуковой модулятор света.) Очевидно, что для реализации поставленной задачи достаточно односторонней разговорной связи; соответствующее устройство фонарика-передатчика схематически изображено на рисунке 1.
При использовании по своему прямому назначению, в качестве фонаря, светодиод HL1 посредством нормально-замкнутого контакта переключателя SA1 получает (при нажатой «кнопке» SB1) полное напряжение батарейки питания GB1. Переключение контактов SA1 вводит светодиод в коллекторную цепь транзистора VT1, на базу которого подается электрический сигнал, модулированный электретным микрофоном ВМ1. Чтобы упростить устройство, обеспечив эффективную модуляцию, использован один транзистор с достаточно высоким коэффициентом передачи тока. В источнике питания лучше применить два 1,5-вольтовых гальванических элемента типа LRO3.

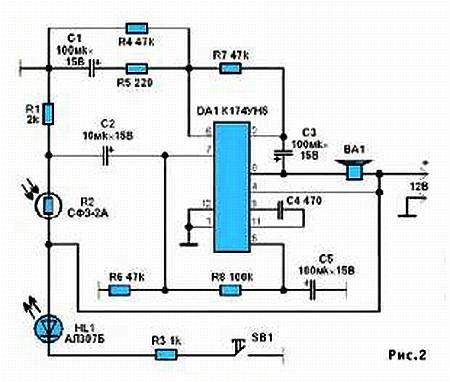

Приемное устройство (рис. 2) содержит специализированную микросхему-усилитель DA1 типа К174УН5.
К ее входу подключен светосигнальный датчик — фоторезистор R2, а выход нагружен динамической головкой ВА1 мощностью от одного до нескольких ватт с сопротивлением звуковой катушки от 4 до 8 Ом. Питание приемника рассчитано на сетевой адаптер, но можно использовать и гальваническую батарею из 8 элементов, от которой в режиме ожидания будет потребляться ток около 30 миллиампер.
В таком режиме фотодатчик R2 затемнен, его электрическое сопротивление велико, и ток через делитель R1, R2 очень мал. Когда в «глазок» фотодатчика светит фонарь-передатчик, сопротивление фоторезистора R2 резко снижается, возникает падение напряжения
на элементе R1. Модулированный звуками речи свет диода передатчика соответственно изменяет сопротивление фотоприемника R2 и уровень переменного напряжения, поступающего с R1 через конденсатор С2 на вход домашнего усилителя. Чтобы при односторонней связи узнать, воспринято ли в доме обращение посетителя, приемная сторона имеет простейший сигнализатор-ответчик в виде «цветного» светодиода HL1, помещенного рядом с фотодатчиком R2. Нажимая «кнопку» SB1 в течение нескольких секунд, вы известите посетителя о том, что его слышите.Регулировка комплекса связи весьма проста — подбором номинала резистора R2 у передатчика следует установить такой режим транзистора VT1, когда на приемной стороне сигнал звучит наиболее громко и четко. Для настройки на место указанного резистора можно временно присоединить переменный с сопротивлением порядка 30 килоом.
Полезно ввести в схему домашнего усилителя регулятор громкости; с этой целью постоянный резистор R1 замените переменным с полным сопротивлением 3… 4 килоома.
Такая мера позволит держать дежурящий усилитель на максимальной громкости в расчете на возможное удаление от звукоизлучателя ВА1.
Ю. ПРОКОПЦЕВ
ЧИТАТЕЛЬСКИЙ КЛУБ
Вопрос — ответ
Прочитал потрясающую книгу Тура Хейердала про путешествие на плоту «Кон-Тики». Очень заинтересовался деревом бальса, из которого построен знаменитый плот. Где растут эти деревья и в какой еще области применяют их древесину?
Кирилл Топчинов, 13 лет,
г. Ставрополь
Бальса растет в странах Южной Америки — Чили, Колумбии, Бразилии. Аборигены знали чудесные свойства этого сверхлегкого дерева и использовали его для постройки плотов, челнов, лодок. С течением времени легкая и прочная древесина освоила и воздушный океан — ее стали использовать в самолетостроении. Сейчас же, когда летательные аппараты строят из металла, бальсу используют авиа- и судомоделисты. Кроме того, она может быть использована как превосходный звуко- и теплоизоляционный материал.
Впрочем, бальсы в мире не так много, и стоит она дорого. Поэтому недавно ученые США создали заменитель бальсы — так называемый Sea gel — из агара, извлекаемого из красных водорослей. По существу этот материал представляет собой некую застывшую пену.
Интересная деталь: агаровая «пена» не только не уступает по прочности и прочим качествам бальсе, но и обладает еще одним полезным свойством — она съедобна! Ведь агар, как известно, используют в биологии, медицине и даже в кондитерской промышленности при изготовлении мармелада, зефира и прочих сладостей. Так что теперь проголодавшиеся путешественники в случае нужды могут закусить и кусочком собственного плота…
Всем известно, как сильно усовершенствовалась фото- и киносъемочная аппаратура. Интересно, о подвергается ли модернизации аппаратура проекционная? Ведь протягивающий пленку механизм сильно шумит и быстро изнашивается…
Анатолий Шумейкин, 16 лет,
г. Астрахань
Один из вариантов модернизации домашнего любительского кинопроектора был описан в приложении к «Юному технику» «Левша» № 11 за 1995 г., в статье «Вместо грейфера — стробоскоп». Модернизированный проектор не имеет ни обтюратора, ни грейферного механизма и работает действительно по принципу стробоскопа. Пленка плавно проходит через световое окошко, ниже находится датчик. У 8-миллиметровой любительской кинопленки каждому кадру соответствует свое окошко перфорации, так что при попадании последнего на датчик срабатывает лампа-вспышка.
