Так, например, можно обнаружить тщательно маскируемый под атмосферные шумы телевизионный сигнал затерянного в небе беспилотного разведчика. Так с борта самолета обнаруживают сигнал радиолокатора атакующей ракеты, несмотря на все ее старания быстро перестроить его частоту. Но самое удивительное в том, что и «шумовая модуляция», и быстрая перестройка частоты — это методы, способствующие передаче слабого сигнала на большие расстояния. Они неизбежно будут применяться и для межзвездных радиопередач.

Поэтому сегодня развитие приемников радиоразведки и их соединение с радиотелескопами приближают нас к возможности обнаружения сигналов внеземных цивилизаций. Правда, приемники для этого нужны более сложные. Но они создаются. Постепенно наращивается число просматриваемых ими каналов. Сейчас их в глобальной системе радиотелескопов уже несколько миллионов, но нужно в тысячи раз больше. Но чтобы слушать сигналы из космоса, радиотелескопы не обязательны. Достаточно иметь хороший приемник с хорошей антенной и жить подальше от промышленных центров, где много сильных радиопомех.

В 1995 году, когда ожидалось падение кометы на Юпитер, «Юный техник» опубликовал схему приемника и конструкцию простейшей антенны для приема радиосигналов, возникающих при падении метеоритов.

Часть читателей этот приемник (автор Ю.Прокопцев) собрали. Те из них, кто жил в Москве, из-за сильных помех ничего определенного не услышали. Однако читатель Василий Иванов из Красноярского края в момент падения кометы услышал, как он написал, «крик умирающей ведьмы».

А вот еще одна интересная область для наблюдения.

Это «свистящие атмосферики» — странные шумы, часто наблюдаемые в диапазоне длинных волн. Порою они напоминают пение птиц, иногда звучат как восточные мелодии. Нередко атмосферики наблюдаются при бурях на Солнце. Тогда они похожи на завывание ветра. Иногда их появление связывают с возникновением странного радиоэха: один и тот же сигнал повторяется на протяжении нескольких секунд многократно и с разными интервалами. Физическое объяснение этим явлениям не найдено. Как бы то ни было, послушать их весьма интересно.

«Свистящие атмосферики» впервые наблюдали еще в XIX веке, до изобретения радио. Это были переменные токи неизвестного происхождения, наводившиеся в телефонных линиях. Их можно принимать на антенну, присоединенную непосредственно ко входу усилителя низкой частоты (УНЧ).

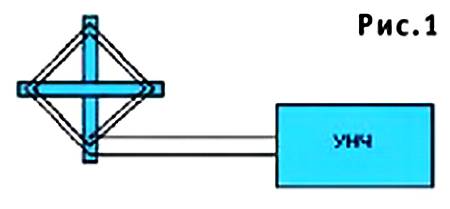

Радиолюбитель И.Н.Григорьев из Белгорода (позывные RK3ZK) провел в этом отношении интересную работу. Он советует принимать атмосферики на магнитную рамочную антенну, состоящую из нескольких десятков витков медного провода 0,2 мм, намотанного на деревянную крестовину размером 50x50 см (рис. 1).

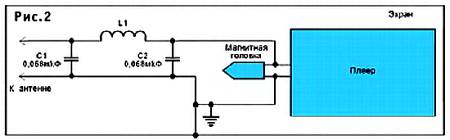

В качестве УНЧ он применяет обычный плейер. На вход его, непосредственно к головке, присоединен фильтр (рис. 2).

В схеме в качестве индуктивности использована катушка индуктивностью 0,5 мГн. Ее можно намотать на кольцевом магнитопроводе К16х8х4 из феррита 2000НМ. Она содержит 260 витков любого провода. Фильтр размещен в жестяной коробке.

В городе приемник позволил принимать «свистящие атмосферики» солнечных бурь. Слушая пение и рокот нашего светила, начинаешь ощущать, что оно живет своей особой жизнью. Но по-настоящему в городе космические шумы не услышишь. Мешают, как сказано, помехи от многочисленных телевизоров и промышленных установок.

Однажды И.Н.Григорьев включил свой приемник на горе Ай-Петри. В качестве антенны он использовал кусок провода длиной в 10 м. Вот что он пишет об этом эксперименте: «Надел наушники, включил питание плейера — и…подумал, что приемник неисправен. В городе подключение куска провода длиной всего 1 м обычно приводит к появлению в наушниках сильнейшего фона переменного тока. А на Ай-Петри это вызвало лишь сухой щелчок. Но затем я услышал то, что не мог слышать в городе. Настоящие шумы низкочастотного диапазона, глубокие и в то же время прозрачные, трески далеких грозовых разрядов, шуршание космического излучения. Нужно самому услышать эти шумы, чтобы понять, как они невероятны и таинственны…»

Заметим, что подобная тишина царила в эфире в те далекие годы, когда принимал таинственные сигналы Маркони.

Многие из вас, дорогие читатели, живут в небольших городах и сельской местности, где электромагнитные помехи достаточно слабы. Если кто-то не пожалеет времени, чтобы повторить опыты Григорьева, напишите нам о результатах.

С. КИСЕЛЕВ

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ

Поиграем… на «Фортуне»

На школьных вечерах, дискотеках, других массовых мероприятиях нередко разыгрываются различные призы, для чего каждому призу присваивают заранее номер, а из барабана или мешочка участники вытаскивают фишки с номерами. А чтобы игра была интереснее, Марина Пономарева и Александр Васин из клуба «Электрон» Дворца культуры и досуга г. Тулы — мы рассказывали о нем в Патентном бюро (см. «ЮТ» № 2 за 2004 г.) — разработали электронную версию лотереи и назвали ее «Фортуной». В ней реализованы все функции, необходимые для беспристрастного выбора выигрышных номеров.

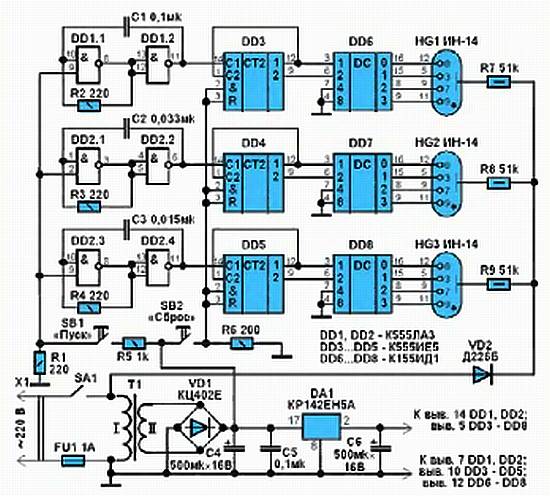

Основой прибора (см. схему) являются три генератора, выполненные на микросхемах DD1, DD2 и настроенные на частоты: 8, 12, 32 кГц. К генераторам подключены три одинаковых блока счета и индикации, в состав которых входят двоичные счетчики DD3 — DD5, дешифраторы DD6 — DD8 и газоразрядные индикаторы HG1 — HG3.

Питается устройство от выпрямителя, выполненного на понижающем трансформаторе Т1, питание на микросхемы поступает со стабилизатора на микросхеме DA1. Аноды индикаторов питаются от сети через выпрямитель на диоде VD2.

Перед игрой необходимо договориться о количестве сеансов и очередности «хода» игроков. После включения напряжения питания на индикаторах высветится какой-либо набор цифр. Необходимо сбросить показания индикаторов кнопкой SB2, а затем нажать кнопку «Пуск» (SB1). Сигнал высокого уровня разрешит одновременно работу всех генераторов. На входы счетчиков начнут поступать тактовые импульсы, а на их входах появится двоичный код, соответствующий числам 0, 1, 2, 3. Этот код поступает на входы дешифраторов.
