По истечении некоторого времени играющий должен отпустить кнопку SB1, вызвав остановку работы генератора и, соответственно, остановку счета импульсов. При этом на одном из выходов дешифраторов появится низкий уровень, который отобразится на цифровых индикаторах.

В приборе можно использовать микросхемы серии К155, К555 или КР1533. Диодный мост VD1 — на напряжение 12 В и ток не менее 500 мА, диод VD2 — любой маломощный, допускающий обратное напряжение не менее 300 В. Трансформатор — мощностью от 10 Вт, его первичная обмотка должна быть рассчитана на напряжение 220 В, а вторичная на 9 В.

Все детали конструкции смонтированы в корпусе от «Электроники-158», заднюю стенку которой превратили в дно.

Для устойчивости к дну прикрепили скобу из стального прутка. На лицевой панели наклеена картонка с правилами игры, которые могут быть такими: «Игроки по очереди нажимают кнопку сброса, а потом кнопку пуска, расположенные на выносном пульте. Отпустив через некоторое время кнопку пуска, на экране можно увидеть число. Сверив его с числами, представленными в таблице, удастся узнать количество выигранных очков. Победителем считается тот, кто наберет наибольшее количество очков». Количество начисляемых очков приводят для следующих чисел: 999 — 80 очков, 777 — 60, 333 — 50, 000 — 40, 970 — 35, 99–30, 77–25, 33–15, 00–10, 0–5. Конечно, чем больше набрано очков, тем более ценный приз получает участник лотереи. Но вполне вероятны и другие условия, которые вырабатывают сами ведущие.

Как себя чувствуешь?

«Биофизометр» — прибор, разработанный Александром Грачевым и Александром Старыгиным, позволяет проводить экспресс-диагностику функционального состояния человека в зависимости от физической и умственной нагрузки. Исследуются токопроводимость кожи и биопотенциалы, которые сравниваются с «эталонными» показателями, полученными при нормальном состоянии организма.

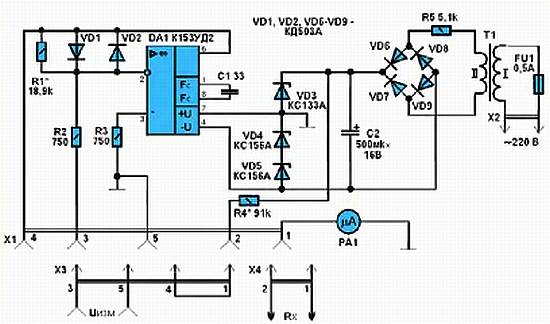

Прибор (см. схему) состоит из двух узлов: измерителя биопотенциалов и измерителя кожного сопротивления. Первый выполнен на операционном усилителе DA1 и стрелочном индикаторе РА1 с током полного отклонения стрелки 100…200 мкА, во втором — использован стрелочный индикатор и ограничительный резистор R4. В зависимости от вида измерения к разъему X1 прибора подключают либо разъем Х3, либо Х4.

Питание на измеритель поступает с блока, выполненного на понижающем трансформаторе Т1 и мосте из диодов VD6 — VD9. Напряжение на операционный усилитель подается с делителя из стабилитронов VD3 — VD5.

Измеритель биопотенциала представляет собой чувствительный вольтметр. Датчиком служит штанга с контактными цилиндрами из различных материалов, подключенных непосредственно к прибору. Это обеспечивает получение разности потенциалов (милливольты), когда датчик установлен на ладонях обеих рук. После усиления сигнал поступает через контакты 4 и 1 разъема ХЗ на индикатор РА1. Стрелка индикатора отклоняется на определенный угол.

Второй измеритель — чувствительный омметр. Его датчик — такая же штанга, но с одинаковыми (медными) цилиндрами. Его также устанавливают на ладонях рук, но пальцы не должны охватывать цилиндры. Силу прикосновения определяет вес штанги, и она постоянна для данного испытуемого.

При налаживании прибора к нему подключают разъем ХЗ и подбором резистора R1 (его можно составить из последовательно соединенных постоянного резистора сопротивлением 10 кОм и переменного сопротивлением 22 кОм) добиваются отклонения стрелки индикатора не далее конечного деления шкалы при установке датчика на ладони влажных рук. Подбором же резистора R4 стрелку индикатора устанавливают на конечное деление шкалы при подключенном к гнездам 1 и 2 разъема X1 постоянном резисторе сопротивлением 200 кОм. Шкалу индикатора можно отградуировать либо по мультиметру, либо просто составить таблицу соответствия отклонения стрелки значениям измеряемых параметров.

ЧИТАТЕЛЬСКИЙ КЛУБ

Вопрос — ответ

Недавно по радио сообщили, что экипаж на МКС слышал какой-то посторонний звук — о стенку станции как будто что-то ударилось. Наземные службы тут же обшарили все небо в окрестностях станции — не затесался ли поблизости какой-то обломок? При этом было сказано, что с Земли ныне удается заметить любой металлический обломок диаметром более 5 см. Как же удается достичь такой зоркости?

Андрей Калинниченко, 13 лет,

Ставропольский край

Наблюдение за окружающим космическим пространством, кроме всего прочего, ведут и военные астрономы, которые несут службу в специальных обсерваториях, которые есть лишь у США и у России. В частности, одна из таких обсерваторий, только недавно введенная в строй, расположена в Средней Азии, неподалеку от г. Нурек в Таджикистане, на высоте 2200 м над уровнем моря. Местные жители называют ее «Окном», подразумевая, видимо, «окно во Вселенную». Официально же объект называется оптико-электронным комплексом Космических войск России. Строить «Окно» начали более 20 лет назад — тогда еще в СССР, и оно должно было войти в систему противоракетной обороны. Потом объект законсервировали, и лишь сравнительно недавно было принято решение о его вводе в строй. И сегодня «Окно» способно отслеживать орбитальные аппараты и разный космический «мусор» на высотах от 2 до 40 тысяч километров.

Делается это вот для чего. В настоящее время околоземное пространство уже настолько засорено космическим мусором, что каждый новый аппарат, запускаемый на околоземную орбиту, имеет реальный шанс напороться на «мертвый» спутник или его обломок, отработанную ступень, иной нежелательный предмет. Информация, добытая военными астрономами, позволяет этого избежать.

Слышал, будто бы для шпионских целей ныне привлекают даже насекомых. Дрессированный таракан, к примеру, может проникнуть туда, куда и Джеймсу Бонду не сунуться. Но как управляют такими насекомыми? Какой аппаратурой снабжают?

Алексей Дерюжкин, 15 лет,

Саратовская область

Да, такие эксперименты в мире ведутся. Таракана, в частности, в качестве орудия шпионажа будущего предлагает американский ученый, профессор Университета Нью-Мексико и сотрудник корпорации «Национальные лаборатории Сандиа» Джефф Бринкер. «Шпионское устройство на «тараканьей» основе отличается дешевизной и непостижимой для человека проникающей способностью, — отмечает исследователь. — Причем тараканы «непробиваемы» по части радиации и химических отравлений». А потому, по мнению ученого, насекомое с закрепленным на спинке сенсором можно отправить туда, где, к примеру, изготавливается химическое оружие, и получить информацию совершенно незаметно для постороннего глаза. Причем в качестве сенсора ученый предлагает… дрожжи.

Оказывается, дрожжи ведут себя, как канарейки в рудниках или лишайники возле химического производства: в присутствии отравляющих химических веществ видоизменяются, а затем гибнут. Исследователи считают, что дрожжи можно генетически модифицировать так, чтобы в «специфических условиях» они меняли цвет в зависимости от того, химической атаке какого именно вещества они подверглись. Тогда одного взгляда на таракана будет достаточно, чтобы определить, в какой среде он побывал.

ДАВНЫМ-ДАВНО

Если для создания летательного аппарата с человеком на борту понадобилось более полутора тысяч лет, то модели их поднялись в воздух гораздо раньше. Так, игрушка под названием «Ху-Чинг Тхинг» (бамбуковая стрекоза) появилась в Китае в самом начале нашей эры. Она представляла собою пропеллер на палочке, который запускали, раскручивая между ладоней (у нас такая игрушка называется «мухой»).

В Европе летающие игрушки появилась позже. Первое изображение мальчика, запускающего «воздушный волчок» (рис. 1), обнаружено во Фламандском манускрипте 1325 года.
