Юный техник, 2005 № 02

Ток, потребляемый усилителем, очень мал, поэтому источником питания может служить любая батарея из трех гальванических элементов с общим напряжением 4,5 В.

В последнее время получили широкое распространение сверхминиатюрные приемники, рассчитанные на низкоомный ушной телефон. Несмотря на низкую цену, многие из них дают столь высокое качество приема, что их порою хочется подключить к хорошему усилителю.

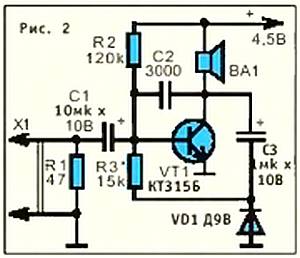

На рисунке 2 вы видите схему громкоговорящего усилителя на одном транзисторе, работающего в паре со звуковым выходом микроприемника. Громкоговоритель 0,25ГДШ-1.

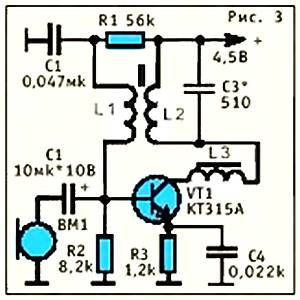

А вот другой случай — вам хочется попеть, но не как-нибудь, а «по-настоящему», через микрофон и чтобы слышали вас по радио. Задача решается просто, если собрать приставку согласно схеме 3.

Здесь транзистор VT1 работает радиочастотным генератором, сигнал которого модулируется микрофоном ВМ1. В колебательном контуре совместно с катушкой L2 работает конденсатор С3; подбирая величину его емкости, установите частоту излучаемого сигнала, отвечающую незанятому участку диапазона длинных волн.

Благодаря катушке L3 создается местное электромагнитное поле, улавливаемое магнитной антенной настроенного приемника. Ну а он воспроизведет ваши вокальные упражнения через свою акустическую систему.

Катушки L2 и L1 наматываются на трубчатом бумажном каркасе, внутрь которого помещен кусочек стержня из феррита марки 600НН, диаметром 8 мм и длиной около 15 мм. Обмотки располагаются между щечками (расстояние между ними 10 мм) и имеют 130 витков (L2) и 10 витков (L1) провода ПЭЛШ0-0,12. Аналогичную конструкцию имеет катушка L3, только длина ферритового стержня порядка 60 мм, количество витков — 70. В качестве микрофона можно на первых порах взять электромагнитный капсюль ТДК, но лучше подобрать микрофон более широкополосный.

Не подключайте к вашему радиопередатчику антенну! Это незаконно.

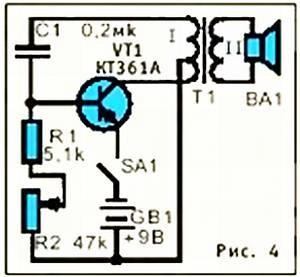

Устройство, схематически показанное на рисунке 4, позволит вам проявить себя в качестве музыканта-исполнителя. Звучание этого электромузыкального инструмента напоминает банджо; знатоки утверждают, что воспроизводимый диапазон охватывает три октавы.

Диапазон звучания можно смещать, выбирая ту или иную емкость конденсатора С1. Управляется инструмент переменным резистором R2, на оси которого укреплена ручка. Трансформатор Т1 можно подобрать выходной от радиоаппарата со сравнительно мощным двухтактным выходом или изготовить по следующим данным: сечение стального сердечника 3…4 см ², вторичная обмотка (наматывается первой) имеет 40 витков провода ПЭВ-1 0,4, у первичной — 2x600 витков провода ПЭВ-1 0,15. Динамическая головка подойдет любая широкополосная, мощностью до 1 Вт и сопротивлением звуковой катушки 8 Ом. Корпус инструмента для лучшего звучания следует сделать из дерева.

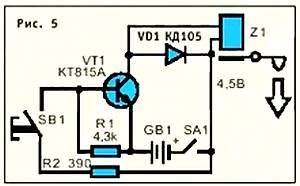

Следующая самоделка (см. рис. 5) позволит, например, на некотором расстоянии спустить подготовленный к съемке затвор фотоаппарата.

Нажатие на его кнопку произведет электромагнит Z1, поворотный клапан которого через толкатель утопит спусковую кнопку. Поскольку быстродействие электромагнита велико, во избежание резкого удара толкатель следует изготовить из упругой резины.

Коммутатором, подающим питание от батареи GB1 на электромагнит, служит транзистор VT1, работающий в ключевом режиме. Кнопочный замыкатель SB1 управляет током базы транзистора, благодаря чему линия связи с аппаратом требует совсем небольшого тока и легко может быть замаскирована.

Обратно включенный диод VD1 предохраняет транзистор от пробоя при выключении электромагнита, имеющего довольно большую индуктивность. Обмотка электромагнита заключена в одну половину ферритового сердечника броневого типа, с наружным диаметром 30…48 мм, и содержит 1160 витков провода ПЭВ-1 0,17. Для работы с фотоаппаратом батарею GB1 можно составить из трех элементов LR03.

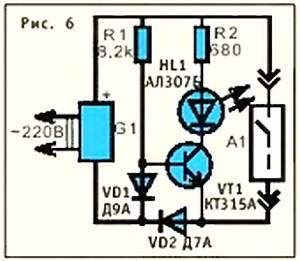

Известно, что адаптеры, обеспечивающие питание портативных приборов от осветительной сети, необходимо отсоединить от нее, когда аппаратом не пользуются. Однако, выключив приемник или плейер встроенным выключателем, об адаптере иногда забывают. Предлагаемое на рисунке 6 несложное приспособление напоминает световым сигналом о необходимости отсоединить адаптер.

Действует устройство следующим образом. Когда нагрузка А1 адаптера G1 включена, потребляемый постоянный ток создает на диоде VD2 небольшое падение напряжения; его положительная полярность обращена к эмиттеру транзистора VT1, а отрицательная — к точке «а». К ней же притекает небольшой ток, идущий от источника G1 через резистор R1 и диод VD1. Положительная полярность падения напряжения на диоде приложена к базе VT1. Поскольку оба напряжения практически одинаковы, транзистор заперт. При выключении нагрузки А1 ее собственным выключателем ток и падение напряжения на диоде VD2 пропадают, и на базе остается лишь положительное смещение относительно эмиттера, которое отопрет транзистор и вызовет свечение светодиода HL, напоминающее, что адаптер остается под напряжением сети.

Приведенные на схеме величины сопротивлений резисторов отвечают случаю работы сигнального узла с 9-вольтовым адаптером. Оба диода лучше брать германиевого типа, особенно при низковольтном выходе адаптера.

Сочетать германиевый диод с кремниевым не советуем.

Ю.ПРОКОПЦЕВ
