Нарисованные цветы и листья переведите на кальку, приложите к передней части сумки и приметайте весь контур рисунка швом «иголка вперед». Предназначенные для аппликации кусочки шелка уплотните клеевым флизелином, а затем переведите на них фрагменты рисунка. Листочки, выступающие за границы сумочки, изготовьте в два слоя. Прожилки на листьях и цветах вышейте люрексом. Вырежьте все элементы рисунка и приметайте их к передней части сумочки. Все детали узора обшейте по контуру золотым шнуром, кое-где нашейте бисер. Вставьте между бархатом и шелковой подкладкой плотный картон для большей плотности.
Осталось пришить донышко и изготовить ручку из золотого шнура, свитого в несколько сложений. Для ее крепления смастерите бархатные «ушки» и прикрепите их
Рис. 4. Театральная сумочка из черного бархата.

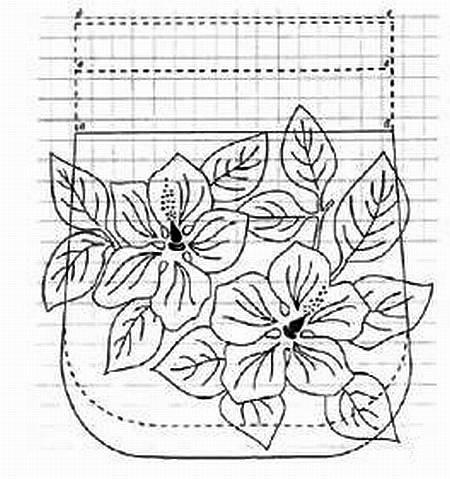

Рис. 5. Схема выкройки.
Материалы подготовила Н. АМБАРЦУМЯН
КОЛЛЕКЦИЯ «ЮТ»

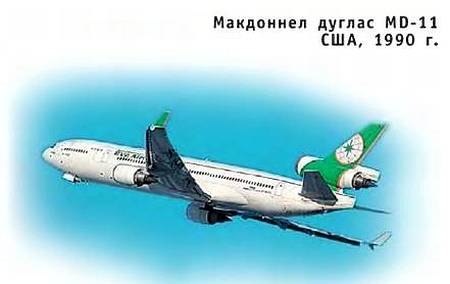

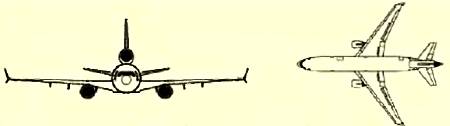

Проект по созданию MD-11 был начат 30 декабря 1986 года. Первый лайнер был собран 9 нарта 1988-го, а впервые поднялся в воздух в январе 1990 года. Из «сверхбольших» широкофюзеляжных лайнеров MD-11 и сегодня остается самым современным. У самолета сложная палуба и современные автоматические средства управления полетом, максимально облегчающие работу пилотов.
Производит MD-11 в Калифорнии подразделение Douglas Products компании Boeing в четырех модификациях: пассажирский, карго, конвертируемый и комбинированный.
Лайнер может вмещать от 285 до 410 пассажиров, это зависит от количества классов. Улучшенная аэродинамика, современные двигатели и системы управления, кабина экипажа и конструкция салона способствуют эффективности и экономичности всех моделей MD-11.
Техническая характеристика:
Длина самолета… 61.6 м
Высота… 5,72м
Размах крыльев… 51,7 м
Площадь крыльев… 338,9 м 2
Количество двигателей… 3
Тяга двигателя… 270 КН
Вес пустого самолета… 130,165 т
Коммерческая загрузка… 51,272 т
Снаряженный вес… 273,900 т
Практический потолок… 12 000 м
Дальность полета… 12 655 км
Скорость захода на посадку… 260 км/ч
Максимальная скорость… 945 км/ч

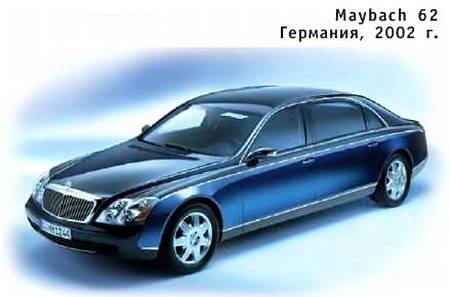

< image l:href="#" />Немецкая марка Maybachведет свою историю с 1921 года, когда конструктор Вильгельм Майбах сконструировал свой первый автомобиль модели W-3 с 6-цилиндровым двигателем объемом 5,7 л. В 1997 г. Mercedes-Benz показал концепт-кар Maybach, основные идеи которого воплотились в серийных моделях 2002 года.
Новый Maybachвыпускают в двух вариантах — стандартный Maybach 57длинной 5,72 метра и удлиненный до 6,16 метра Maybach 62. Обе модели оснащены двигателем Maybach Туре 12(550 л.с.), который управляется микрокомпьютером и изготовлен из сплавов алюминия и магния. Автомобиль Maybachоборудован всей мыслимой электроникой и техническими новинками.
Производят
автомобили в Германии и США. Автомобили Maybachимеют четырехлетнюю гарантию, включающую бесплатный ремонт и техническое обслуживание. Заводские цены на модели таковы: Maybach 57— 310 000, Maybach 62— 360 000 евро.Техническая характеристика Maybach 62:
Длина… 6,165 м
Ширина… 1,980 м
Высота… 1,573 м
База… 3,827 м
Объем двигателя… 5513 см 3
Количество цилиндров… 12
Клапанов на цилиндр… 3
Мощность… 550 л.с.
Максимальная скорость… 250 км/ч
Снаряженный вес… 2855 кг
Разгон до 100 км/ч… 5,4 с
Количество мест… 5
Расход топлива на 100 км (смешанный цикл)… 15,9 л
ПОЛИГОН
Электростанция из… проволоки
В 1822 году немецкий физик Т.Зеебек спаял кольцо из меди и висмута, а затем подогрел один из спаев (рис. 1). Помещенная внутрь кольца магнитная стрелка отклонилась.
Вы, конечно, догадались, что по кольцу стал протекать электрический ток. Однако сам Зеебек и ряд других ученых настаивали на том, что в опыте «имеет место быть зарождение магнетизма под действием тепла». Поэтому данное явление он называл «термомагнетизмом».
Между тем уже через год X.Эрстед и другие физики, повторив опыты Зеебека, пришли к выводу, что в них возникает электрический ток. И для его появления достаточно составить цепь из любых разнородных проводников, один из ее спаев подогревать, а другой охлаждать.
Несмотря на протесты автора, «термомагнетизм» переименовали в термоэлектричество.
Вы можете и сами проверить этот эффект при помощи школьного гальванометра. Достаточно лишь спаять и присоединить к прибору простейшую цепь из куска медной и железной проволоки диаметром 2–3 мм. Если спай подогреть, то стрелка четко отклонится на несколько делений.
Опыт, конечно, прост. Однако стоит поставить себе задачу получить отклонение на всю шкалу, как он становится своего рода азартной игрой. Появится желание делать термопары из других материалов, соединять их в батареи (рис. 2).
Очень скоро вы обнаружите слабое звено во всех своих устройствах. Получаемый от них ток явно растет по мере увеличения температуры горячего спая, но оловянный припой, которым вы соединяете проводники, легко плавится, и цепь прекращает работу. Чтобы этого избежать, проводники необходимо спаивать припоями на основе меди или серебра.
О том, как это делается, мы расскажем ниже. А сейчас давайте еще немного истории. На тепловых электростанциях из топлива в каком-либо тепловом двигателе (паровой или газовой турбине, дизеле, бензиновом моторе) получается механическая работа. Двигатель, вращая генератор, вырабатывает электрический ток. Правда, получение его с помощью куска проволоки гораздо проще? Так что логично, что ученые давно уже пытаются создать электростанцию на основе термоэлектрического эффекта.
Так, в 1875 году французский изобретатель Ш.Кламон создал «термоэлектрическую печь» (рис. За, 3б).
