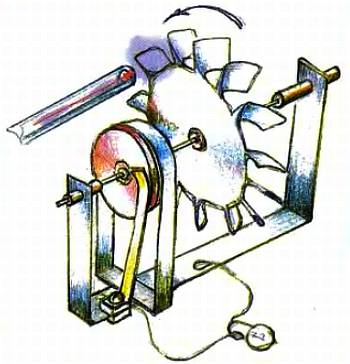

Очень многое в этом опыте зависит от качества исполнения крыльчатки. Поищите в школе демонстрационную модель паровой турбины.

Кстати, с ротором подобной модели Клод и Бушеро показывали свой знаменитый опыт. От этого эксперимента всего лишь шаг до практически полезной энергетической установки.

А. ВАРГИН

Рисунки автора

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ Слушай мою команду!

Устройство, о котором пойдет речь, может пригодиться как для создания занятной игрушки, так и простого автомата, способного выполнять некоторые бытовые функции. Основная задача аппарата — беспроводное управление посредством звуковых команд. Устройство построим по принципу акустического реле: хлопок в ладоши или свист включит или выключит питание исполнительного узла.

Даже при столь нехитром алгоритме управления появляется возможность пускать в ход игрушку, управлять освещением в темной комнате, включать электровентилятор.

В устройство входит датчик акустических команд, усилитель и логический узел, реализующий последовательность фиксированных действий «пуск — стоп», а также коммутатор «силовой» цепи. Указанные узлы связаны между собой согласно принципиальной схеме, приведенной на рисунке 1.

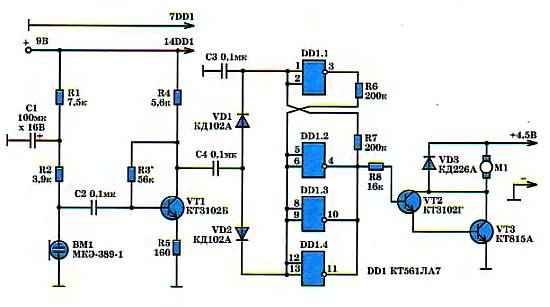

Рис. 1

Акустическим датчиком служит электронный микрофон ВМ1, получающий питание от 9-вольтового источника через делитель R1, C1, R2. Появление звуковой команды вызывает всплеск тока микрофона, отчего на его выходе образуется импульс напряжения отрицательной полярности. Усиленный транзистором VT1, но уже с положительной полярностью, он поступает через диоды VD1, VD2 на входы логического узла, построенного на ячейках 2И-НЕ DD1.2 … DD1.4. В исходном состоянии ячейка DD1.1 заперта благодаря «заземленному» конденсатору С3 при входах 1, 2, а ячейки DD1.2 … DD1.4 открыты, имея на выходах 4, 10, 11сигнал низкого уровня. Поэтому связанный с ними составной транзистор («силовой» коммутатор) VT2, VT3 заперт, и его нагрузка в виде двигателя M1 бездействует. Обратно включенный диод VD3 защищает транзисторы от перенапряжения при индуктивной нагрузке.

После первого звукового сигнала положительный импульс с диода VD1 открывает ячейку DD1.1, а возникающий на ее выходе 3сигнал низкого уровня запирает ячейки DD1.2 … DD1.4; возросший уровень сигнала на их выходах открывает коммутатор VT2, VT3 и запускает двигатель вашей модели. Повторный звуковой сигнал переключит логические ячейки в исходное состояние и остановит привод M1.

Обратите внимание, что узлы автоматики и выходной коммутатор получают питание от разных источников. Для первых достаточно гальванической батарейки типа «Кроны», для второго требуется батарея с напряжением до 4,5 В при токе порядка 0,5 А, чтобы хватало для питания электрифицированной игрушки.

Если понадобится управлять нагрузкой переменного тока, связанной с осветительной электросетью, используйте промежуточный коммутатор — электромагнитное реле типа РЭС-6 с низким напряжением срабатывания. Облегчит сборку устройства рисунок 2, показывающий расположение выводов, используемых в конструкции микрофона и полупроводниковых элементов.

Рис. 2

Ю. ПРОКОПЦЕВ

ЧИТАТЕЛЬСКИЙ КЛУБ

Вопрос — ответ

Одно время сообщалось, будто завод ГАЗ прекращает выпуск автомобилем «Волга». Затем вроде бы выпуск этих автомобилей решено было продлить. Ну, а каковы последние новости на этот счет?

Ирина Саморученко,

г. Краснодар

Популярный российский автомобиль теперь решено еще усовершенствовать. Причем наряду с улучшением дизайна салона каждый второй автомобиль «Волгам из 50 000, намеченных к выпуску в текущем году, теперь будет комплектоваться двигателем «Крайслер», который имеет большую мощность и ресурс работы. Эти новые двигатели начиная с 2007 года получит также часть выпускаемых на ГАЗе «Газелей» и «Соболей».

Слышала, что вопреки многим рекомендациям стирать можно практически все, в том числе и перьевые подушки. Так ли это?

Настя Алпатьева,

г. Кимры

Действительно, подушки стирать можно. Надо лишь отделить перья от наперника и поместить их в специальный сетчатый мешочек для деликатной стирки. Если не найдете такого мешочка в продаже, сделайте сами 3–4 мешочка из марли и пересыпьте в них перья. Стирайте их вручную в тазике с теплой водой, добавив жидкое моющее вещество. Особенно не усердствуйте и уж, конечно, не отжимайте перья, иначе они слипнутся и помнутся. После стирки прополощите мешочки с пером несколько раз и повесьте сушиться.

Наперник стирают отдельно. А когда он высохнет, можно изнутри натереть его мылом, а затем прогладить утюгом. Такая операция даст гарантию, что перо из наперника больше вылезать не будет. Что же касается других вещей, то, скажем, стирать пиджаки мы бы не советовали — они потеряют форму из-за разной усадки тканей, из который сделаны верх, бортовка и подкладка. Лучше отдать их в химчистку.

Скажите, пожалуйста, что означает выражение «бархатный путь»?

Алексей Смирнов.

г. Казань

В отличие от Великого шелкового пути — таким термином обычно обозначают дорогу, по которой древние купцы привозили некогда из Китая и Средней Азии шелковые ткани в Европу, — выражение «бархатный путь» вполне современное. И означает лишь совокупность мер, к которым прибегают железнодорожники, чтобы обеспечить передвижение составов с возможно меньшим шумом и большими удобствами для пассажиров. Для этого отдельные рельсы сваривают в длинные плети, исключая таким образом стук колес на стыках. Заваренные стыки шлифуют, а всю поверхность рельса еще и полируют. В итоге, как показывает практика, поезда движутся мягко и бесшумно, словно по бархату. Отсюда и название.

Некоторое время назад в СМИ много говорилось о проекте присоединения к материку острова Сахалин путем строительства моста или подводного туннеля. Сейчас об этом ничего не слышно. О проекте позабыли, как это было уже однажды?

Игорь Сахаров,

г. Находка

Нет, как сообщил недавно журналистам президент компании «Российские железные дороги» В. Якунин, проект строительства железнодорожного моста через пролив может быть осуществлен в ближайшее десятилетие. Многое будет зависеть от того, насколько быстро пойдет переустройство железных дорог на самом острове, которые ориентированы на японский стандарт колеи.

Два года назад уже началось строительство новых железнодорожных путей, ширина колеи которых совпадает с российским стандартом. По мере того, как сеть эта будет модернизироваться, увеличится и грузооборот с материком. И если сейчас с этой проблемой худо-бедно справляются паромы, то в будущем наверняка понадобится мост.

* * *
