Юный техник, 2009 № 12

КОЛЛЕКЦИЯ «ЮТ»

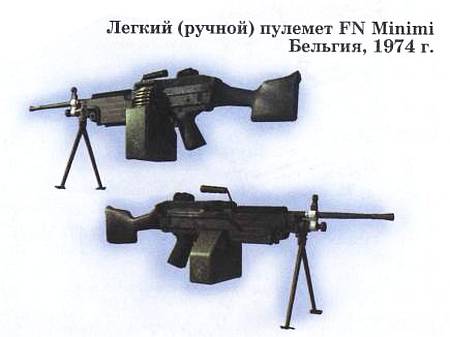

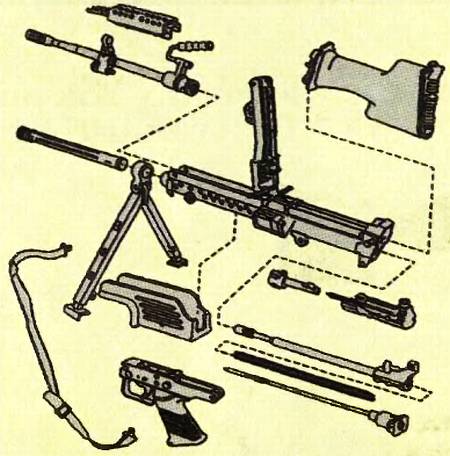

Пулемет Minimiбыл разработан Эрнестом Вервье, конструктором бельгийской компании FN Herstalв 1974 году, а в 1982 году под обозначением М249 SAW поступил на вооружение армии США. Автоматика Minimiдействует по схеме отвода пороховых газов из канала ствола с запиранием поворотом затвора. Пулемет оснащается открытым прицелом, его современные версии несут на ствольной коробке и цевье стандартные планки для установки коллиматорных, оптических и ночных прицелов и других аксессуаров. На газовой трубке крепится складывающаяся двуногая сошка.

Сейчас пулемет состоит на вооружении более чем 40 стран мира, в том числе самой Бельгии. Такую популярность ему принесла высокая мобильность в сочетании с огневой мощью, заметно превосходящей огневую мощь других ручных пулеметов. Отличительная особенность Minimiв том, что, кроме ленточного, из коробки на 200 патронов, боепитание пулемета может осуществляться из стандартных магазинов на 20 и 30 патронов от штурмовой винтовки М-16.

Технические характеристики:

Калибр… 5,56 мм

Патрон… 5,56x45 мм

Длина пулемета… 1040 мм

Длина ствола… 465 мм

Масса пулемета… 7,1 кг

Начальная скорость пули… 925 м/с

Прицельная дальность стрельбы… до 1000 м

Скорострельность… до 1150 в/мин

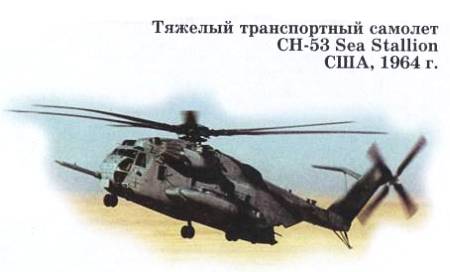

CH-53 Sea Stallion(«Морской конь») — это наиболее общее название для семейства тяжелых транспортных вертолетов Sikorsky S-65. Впервые вертолет поднялся в воздух 14 октября 1964 г. Был разработан для переброски грузов морской пехоты США, но затем поступил на вооружение Японии, Германии, Ирана, Израиля и Мексики.

Вертолет построен по одновинтовой схеме с рулевым винтом и трехопорным шасси. Фюзеляж цельнометаллический, его нижняя часть герметизирована для обеспечения посадки на воду. Боковые обтекатели обеспечивают дополнительную плавучесть и увеличивают поперечную остойчивость вертолета в воде. Кабина экипажа трехместная, для защиты экипажа и основных агрегатов предусмотрена установка бронирования. Электронное оборудование включает две радиостанции, радионавигационную систему, радиолокационный опознавательный передатчик, радиолокационный высотомер.

Летно-технические характеристики:

Длина вертолета… 26,97 м

Ширина фюзеляжа… 4,7 м

Высота… 7,6 м

Диаметр ротора… 22,01 м

Масса пустого… 10 740 кг

Максимальная взлетная масса… 19 100 кг

Мощность силовой установки 2*2927 кВт

Максимальная скорость… 315 км/ч

Практический потолок… 5106 м

Диапазон действия… 1000 км

Скороподъемность… 41 м/с

Вместимость… 37 военнослужащих

Экипаж… 3 человека

НАУЧНЫЕ ЗАБАВЫ

НЬЮТОНОВЫ КОЛЬЦА

Приготовь для опыта: стакан, глицерин, свечу, рамку, обтянутую тонкой бумагой или калькой.

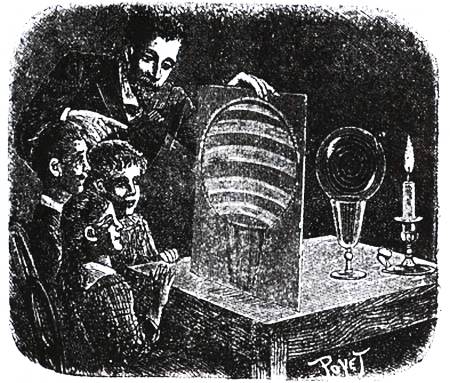

Для этого опыта нужно выдуть большой пузырь и посадить его на край стакана или рюмки, смазав предварительно края глицерином. Позади пузыря зажжем свечу, и мыльный пузырь заиграет чудесными переливами красок.

Свечу поставим в 80 см от пузыря; с другой стороны, в 10 см от него, установим рамку, обтянутую тонкой бумагой или калькой. Тотчас же шар вырисуется на экране, а через несколько мгновений на бумаге станут отчетливо видны цветные «ньютоновы кольца». Кольца разного цвета станут перемещаться сверху вниз. Один цвет будет сменять другой, но в этом нет никакой случайности: смена цветов происходит в определенном, строгом порядке.

СПИРАЛЬ-ПАРАШЮТ

Приготовь для опыта: тонкую бумагу, ножницы.

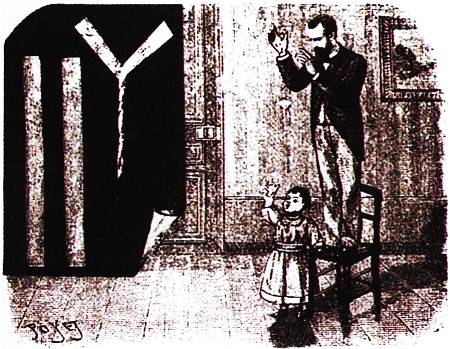

Возьми две полоски тонкой бумаги 15 см длиной и 1–2 см шириной. Сверни их вместе на две трети длины и загни слегка направо и налево оставшиеся свободными концы в виде буквы У.

Пусти эту спираль из окошка в тихую погоду, и она станет падать, вращаясь так быстро, что ты даже не увидишь ее концов. Она вертится потому, что воздух ударяет крылья, слегка наклоненные к горизонту. Сопротивление воздуха задерживает падение бумажки точно так же, как замедляется падение благодаря парашюту. Если ты пускаешь бумажку в комнате, то встань на стул, чтобы твой парашют падал с возможно большей высоты.

ЭЛЕКТРИЧЕСКИЕ РИСУНКИ

Приготовь для опыта: стекло, кусок шерстяной ткани, кисточку, пробку, наждачную бумагу, глицерин.

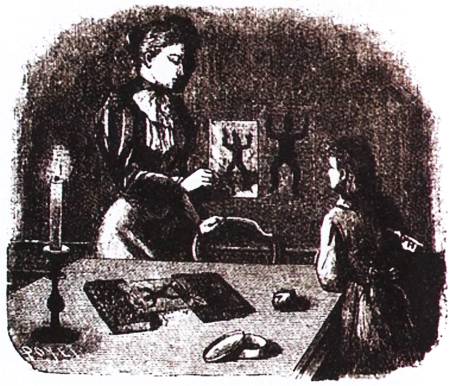

Пользуясь стеклом и шерстяной или шелковой тряпкой, ты можешь показать очень забавный фокус. По секрету от зрителей изобрази на стекле кисточкой, смоченной в глицерине, какой-нибудь рисунок, скажем человечка. Если это стекло поставить между лампой и стенкой, оно покажется зрителям совершенно прозрачным — они не заметят глицеринового рисунка.

Положи теперь стекло на две книги, глицерином книзу, а до этого между книгами рассыпь по столу тонкий пробковый порошок (приготовь его заранее, шлифуя пробку о наждачную бумагу).

Стоит потереть стекло тряпкой — и легкие пробковые опилки подскочат и прилипнут к глицерину.

Поставь стекло вертикально, сдунь с него лишние пылинки, потом помести между лампой и стеной — и зрители увидят на стене отчетливый теневой рисунок, уже в увеличенном виде.

ПЕРЕВЕРНУТЫЙ БОКАЛ

Приготовь для опыта: бокал, воду, клеенку.

Бокал с водой стоит на столе. Нужно, взяв его, описать рукой полный круг в воздухе, не пролив ни единой капли. Попробуй это сделать.

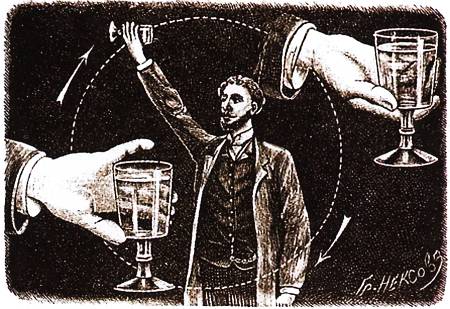

Все искусство состоит в том, как захватить бокал. Вместо того чтобы держать его в том положении, в каком мы берем его обыкновенно, когда пьем, возьми бокал перевернутой кистью, ладонью вверх, как показано на рисунке справа. Вытяни руку и опиши ею круг, без толчков, с одинаковой скоростью в направлении стрелки. После того как ты опишешь круг, твоя рука будет держать бокал, как показано на рисунке слева.

После нескольких попыток ты научишься проделывать этот опыт без опасности для стоящих рядом. Все же запасись на всякий случай клеенкой, а чтобы научиться вертеть рукой быстро и без толчков, повтори это движение несколько раз с пустым бокалом.

ЧЕРТЕНОК В ГАЗИРОВАННОЙ ВОДЕ

Приготовь для опыта: плотный картон, бумагу, ножницы, бутылку из-под шампанского, пробку, булавку, нитку, крупную сухую изюмину, рюмку с газированной водой, 2 бутылки, большую салфетку.
