Пауза между вспышками определяется временем разряда конденсатора С1 через резистор R1. Подбирая эти элементы, можно регулировать время паузы в значительных пределах (при указанных на схеме номиналах длительность паузы 0,6…0,7 секунды). С увеличением емкости и сопротивления пауза удлиняется.
Для устройства годятся практически любые маломощные кремниевые транзисторы структуры n-p-n, а уж КТ315-е — с любым буквенным индексом. Если использовать транзистор структуры p-n-p, то полярности питания и конденсатора С1 измените на обратные. Рабочее напряжение С1 может быть любым, но лучше низким — габариты меньше. Самая трудоемкая деталь — трансформатор Тр1. Подобрать готовый вряд ли удастся, и его придется наматывать проводом ПЭЛ диаметром 0,15…0,2 мм. Для каркаса удобнее всего использовать
Можно также использовать ферритовые Ш-образные сердечники. Автор использовал «шпульку» с внешним диаметром (по щечкам) 11 мм и высотой 16 мм. Намотка ведется «внавал» и занимает не более 20 минут. Левая (коллекторная) часть обмотки содержит 350…400 витков, затем, не обрывая провода, делается отвод в виде петли, правая — 200…250 витков. Благодаря высокой магнитной проницаемости феррит значительно увеличивает индуктивность трансформатора, что для данного устройства крайне желательно.

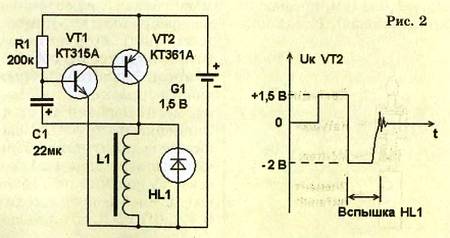

К сожалению, однотранзисторное устройство не позволяет экспериментировать с разными катушками, поскольку обмотку каждый раз приходится перематывать. Проблема решается в двухтранзисторном варианте, где отвод катушки не нужен, и можно испробовать самые разные готовые дроссели или отдельные обмотки имеющихся трансформаторов. Схема его показана на рисунке 2.
В ней использованы транзисторы разной проводимости, причем открывание VT1 влечет за собой и открывание VT2, но здесь уже не требуется инвертирование сигнала обратной связи дополнительной частью обмотки трансформатора.
Работает устройство так: небольшой коллекторный ток транзистора VT1 служит током базы транзистора VT2 и открывает его. Напряжение на верхнем (по схеме) выводе катушки L1 растет, и этот рост, передаваясь через конденсатор С1 на базу VT1, еще более открывает оба транзистора. Напряжение на L1 скачком возрастает почти до напряжения питания +1,5 В (см. график на рис. 2 справа). Когда конденсатор C1 зарядится, оба транзистора скачком закрываются, но ток через катушку продолжает идти, вызывая отрицательный импульс напряжения и зажигая светодиод. Он горит, пока не истратится накопленная энергия в катушке. После погасания светодиода незначительная оставшаяся энергия тратится на собственные колебания в контуре, образованном индуктивностью и межвитковой емкостью катушки L1, видимые на осциллограмме, но ни на что уже не влияющие.
Длительность вспышки и паузы по-прежнему определяются тремя параметрами: индуктивностью катушки L1, емкостью С1 и сопротивлением R1. Длительность растет с их увеличением. Катушки можно использовать самые разные: намотанные на ферритовых «шпульках» (300…600 витков), готовые дроссели, одну из обмоток малогабаритных трансформаторов, головки от магнитофонов и т. д.
Экспериментируйте и выбирайте наилучшую! При частоте вспышек 1… 1,5 в секунду средний потребляемый ток не превосходит 0,12…0,16 мА, что обеспечивает много суток работы элемента питания.

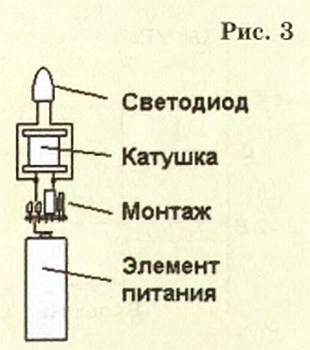

Конструктивное оформление игрушки может быть самым разным, оно целиком зависит от фантазии и возможностей ее создателя. Очевидный вариант — звездочка со светодиодом спереди и плоским дисковым элементом сзади. Традиционное оформление в виде свечки показано на рисунке 3.
Выводы деталей соединяют пайкой в соответствии со схемой и всю конструкцию вставляют в картонную или пластиковую трубочку диаметром 14… 15 мм. Для дополнительной фиксации выводов используют картонный кружок с проколотыми отверстиями (не обязательно). При желании можно залить монтаж и катушку парафином или другим легкоплавким диэлектриком. Интересные эффекты получаются, если вставить устройство в какую-либо детскую игрушку — «подмигивающий (зеленым светодиодом) глаз», «пульсирующее (красным светодиодом) сердце» и т. д.
Здесь предложен лишь самый простой вариант игрушки в соответствии с новой концепцией, но есть и дальнейшие пути ее улучшения. Можно использовать микросхемы со сложной логикой регулирования света, можно сделать свето- звуко- или радиоуправляемые игрушки (почему бы не включать ее пультом ДУ от телевизора?), применить светящиеся
знакоцифровые индикаторы, звуковые излучатели, сопровождающие игру света мелодиями, и много всего другого, не ленитесь, изобретайте!В. ПОЛЯКОВ, профессор
