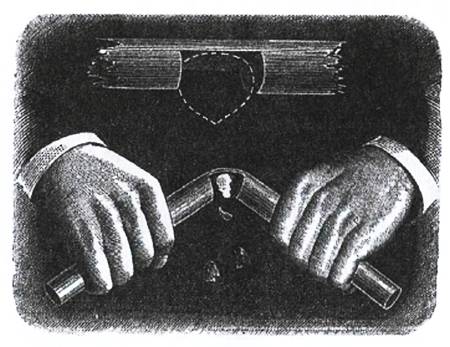

Для этого срежь ветку орешника примерно 40 см длиной, сделай в ней глубокую выемку, почти до самой коры, шириной в палец, как это показано на рисунке — и готовы щипцы!

Теперь можно лакомиться орешками без всякого труда. И колоть их удобно, и ядрышки остаются целыми.

КАРТА-ПРОПЕЛЛЕР

Приготовьте: карандаш, две булавки, деревянную катушку, игральную карту, веревочку, ножницы, молоток, клещи.

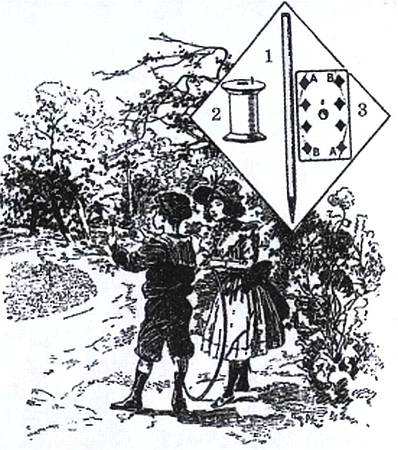

Проткни карандаш булавкой на расстоянии 4–5 см от неочиненного конца (рис. 1).

Это легко сделать с помощью молоточка. Потом отломи клещами кончик булавки. Некоторые булавки можно сломать и без клещей.

Воткни вторую булавку в деревянную катушку и отломи клещами верх булавки так, чтобы остался кончик в 1 см (рис. 2).

Вырежи круглое отверстие посередине игральной карты так, чтобы в него легко мог войти карандаш. Рядом с ним проткни маленькую дырочку для воткнутой в катушку булавки. Теперь остается только слегка загнуть углы карты. Те, что помечены на рисунке буквой А, загибаются вниз, а те, что помечены буквой В, загибаются кверху.

Возьми карандаш в левую руку так, чтобы булавка пришлась поверх руки, и продвинь верхний конец карандаша в катушку, на которую заранее намотай веревочку.

Положи карту на катушку так, чтобы конец карандаша прошел в большое отверстие, а кончик булавки в маленькое. Когда все будет готово, дерни за веревочку. Катушка завертится, и карта поднимется высоко в воздух.

Вместо карты можно использовать и просто кусочек плотного тонкого картона соответствующих размеров.

РИСУНКИ ИЗ СПИЧЕК ИЛИ ЗУБОЧИСТОК

Возьми коробку спичек или пачку зубочисток. Можно также заготовить побольше лучинок или соломинок одинаковой длины и толщины. Составлять разные рисунки из них будет даже безопаснее, чем из спичек.

Если же ты решил использовать спички, острым ножом отрежь у них головки с серой; тогда можешь быть уверен, что спички никоим образом случайно не загорятся. Складывать изображения начинай с самых простых фигур.

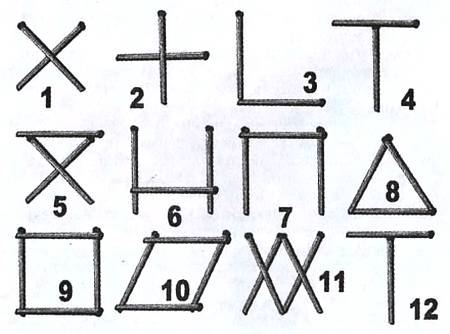

Вот, например, что можно сделать из двух спичек: косой крест в виде знака умножения (1), прямой крест в виде плюса (2), угол (3), буква Т (4) и т. д.

Из трех спичек можно составить: складной стул (5), кровать (6), стол (7), треугольник (8) и т. д.

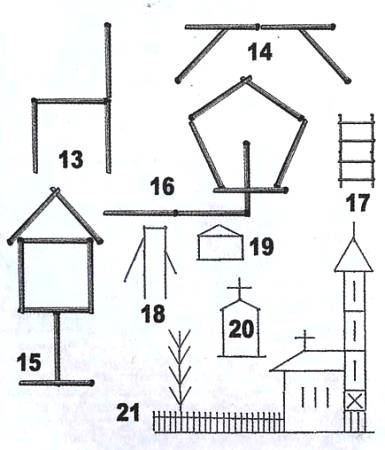

Из четырех получаются: квадрат (9), параллелограмм (10), изгородь (11), стол (12), стул (13), скамья (14).

Чем больше спичек, тем интереснее и разнообразнее фигуры. Из восьми спичек можно устроить: голубятню (15), уличный фонарь (16) и т. д.

Из десяти мы изобразим: лестницу (17), водокачку (18), домик (19), часовню (20) и т. д.

Можно устроить игру, в которой выиграет либо тот, кто построит больше всего фигур из наименьшего числа спичек, либо тот, кто придумает самую красивую фигуру из одинакового числа спичек.

На рисунке 21 изображена церковь с оградой и деревом, причем на всю картину пошло ровно 100 спичек.

ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ Блоки питания

Окончание. Начало в предыдущем номере.

Самый простой стабилизатор напряжения любого блока питания (БП) — это буферная аккумуляторная батарея (АКБ). Когда-то я приобрел импортный KB-трансивер, потребляющий более 20 А при напряжении 12… 13,6 В. Строить блок питания на четверть киловатта с трансформатором и сглаживающими конденсаторами огромной емкости не хотелось.

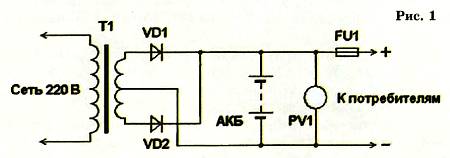

Проблема решилась на удивление просто — поставил на балконе старую АКБ, отслужившую свое на автомобиле, и провел от нее толстые провода к трансиверу. Другие провода — тонкие — шли от АКБ к простейшему маломощному БП с трансформатором и двухполупериодным выпрямителем, отдающему ток не более нескольких сотен миллиампер (рис. 1).

Он не выключался сутками, поддерживая АКБ в заряженном состоянии, а при работе трансивера АКБ отдавала нужный ему ток, расходуя накопленный заряд. Любопытно, что в таком режиме многие и совсем плохие АКБ частично восстанавливают свои свойства.

Система оказалась настолько хороша, что используется до сих пор, и всегда на столе есть гарантированно постоянное напряжение 12,6 В. Вольтметр постоянно подключен к АКБ и всегда показывает выходное напряжение.

Кислотная свинцовая АКБ, полностью заряженная и выдержанная без нагрузки в течение нескольких часов, должна иметь напряжение (в данном случае оно соответствует ЭДС) около 12,7 В. Полностью разряженная — 12,0 В. Так что по напряжению можно судить о степени заряженности АКБ.

Вольтметр годится любого типа — просто подберите добавочное сопротивление к имеющейся у вас головке. При желании можно сделать шкалу растянутой для большей точности отсчета.

Для этого включите последовательно с головкой и ее добавочным сопротивлением маломощный стабилитрон на 10 В (рис. 2).

Тогда стрелка головки начнет отклоняться лишь по достижении напряжения в 10 В, а далее вольтметр будет работать, как обычно. Например, если вы подберете добавочное сопротивление так, чтобы из головки получился вольтметр на 5 В, и затем подключите стабилитрон, то получится вольтметр со шкалой от 10 до 15 В. Если нет стабилитрона точно на 10 В, а есть, скажем, на 9,1 В (КС191), включите последовательно с ним один или даже несколько маломощных диодов, как показано на том же рисунке 2. Каждый кремниевый диод увеличивает напряжение стабилизации на 0,5 В, а германиевый — на 0,15 В. На стабилитроне легко построить и простейший параллельный стабилизатор напряжения (рис. 3).

Он содержит всего две детали — балластный резистор R1 и стабилитрон VD1. Выходное напряжение определяется стабилитроном, балластный резистор рассчитывают по формуле:

R ₁= (U _ист— U _cт)/I _max,

где U _ист— напряжение источника, U _ст— стабилизированное напряжение, I _max— максимальный ток, отдаваемый в нагрузку. Он не должен превосходить максимально допустимого для данного типа стабилитрона. От источника же данный стабилизатор всегда потребляет ток I _max, при подключении нагрузки происходит лишь перераспределение тока между ней и стабилитроном. Следовательно, КПД этого стабилизатора в большинстве случаев крайне низок, и используют его лишь в маломощных устройствах. Зато он не боится коротких замыканий (КЗ) выхода!
