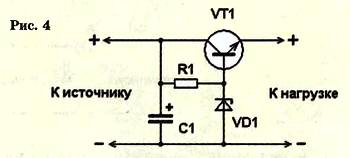

Недостаток параллельного стабилизатора в том, что он всегда потребляет от источника (выпрямителя) ток, равный максимальному. Если вы не используете весь этот ток или совсем отключили нагрузку, стабилизатор только бесполезно «перегоняет» электричество в тепло. Более совершенны стабилизаторы с последовательным включением регулирующего элемента, обычно транзистора средней или большой мощности. Основой такого устройства служит маломощный параллельный стабилизатор, который мы уже изучили. Но его стабильное напряжение передается в нагрузку более мощным эмиттерным повторителем, собранным на транзисторе VT1 (см. рис. 4).

А ток в нагрузку от выпрямителя идет именно такой, какой нагрузка и потребляет. Конденсатор С1 в этом устройстве — обычный сглаживающий конденсатор диодного выпрямителя. Его емкость обычно — несколько тысяч микрофарад. Если же источником служит АКБ, конденсатора может и не быть. Элементы R1 и VD1 образуют маломощный параллельный стабилизатор на ток 5…20 мА. Максимальный ток нагрузки будет в В _ст раз больше (напомним, что В _ст— коэффициент передачи транзистора VT1 по току, обычно 30… 100).

Если такого тока недостаточно, можно применить составной транзистор.

Напряжение стабилизации VD1 должно быть примерно на 0,6 В больше, чем требуемое выходное напряжение всего стабилизатора. На транзисторе VT1 при максимальном токе нагрузки рассеивается значительная мощность, которую оценивают по формуле

P = (U _ист— U _cт)/I _max,

Обращайте внимание на справочные данные транзистора, его допустимые рассеиваемая мощность и ток должны быть не меньше расчетных значений.

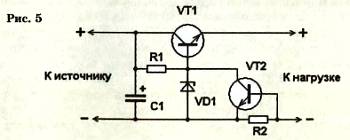

К недостаткам этого стабилизатора относится отсутствие защиты от перегрузки слишком большим током и от короткого замыкания на выходе. Однако такую защиту легко ввести, использовав еще один маломощный транзистор VT2 и проволочный резистор R2 с небольшим сопротивлением (рис. 5).

Его рассчитывают так: R2 = 0,5/I _max. Например, если I _max= 1 А, то R2=0,5 Ом.

При допустимых токах нагрузки транзистор VT2 закрыт и никак не влияет на работу устройства, если же ток больше I _max, то падение напряжения на резисторе R2 превысит 0,5 В — порог открывания транзистора, и он откроется, снижая напряжение на базе транзистора VT1, а следовательно, и на нагрузке.

Нагрузочная характеристика стабилизатора показана на рисунке 6.

Он поддерживает практически постоянное напряжение на нагрузке в диапазоне токов от нуля до I _max, а далее резко снижает выходное напряжение, поддерживая постоянный ток I _max. Стабилизатор с такими свойствами подходит как для питания радиоэлектронных устройств, так и для зарядки аккумуляторов.

В. ПОЛЯКОВ, профессор
