Установлено, что устройство стабильно работает в диапазоне напряжений питания 3,3–4,7 В (с защитой от неправильной полярности).

Ток потребления в энергосберегающем режиме всего 100 мкА, что и обеспечивает длительную автономную работу устройства от одного комплекта элементов питания.

Доработка заключается в том, чтобы подключить к данному устройству автономное питание прямо в корпусе основного блока. Установленного на штатной позиции оксидного (электролитического) конденсатора С1 недостаточно для обеспечения уверенной работы устройства при отключении питания: он не обеспечит автономную работу в течение 3 секунд, даже если его емкость увеличить (хотя увеличение емкости такого конденсатора неминуемо приведет к увеличению габаритов, а мы в данном случае ограничены корпусом устройства). Поэтому в части усовершенствования промышленной конструкции я пошел двумя альтернативными путями.

Решение с помощью аккумуляторов: подключил параллельно разъему питания в корпусе устройства бывший в употреблении аккумулятор AP-Li-10B/12B с номинальным напряжением 3,7 (емкость 900 мА/ч) от старого фотоаппарата Olympus. Подключение представлено на рисунке 1.52.

Перед подключением данный аккумулятор был вынут из пластикового корпуса с отключением от платы контроллера заряда. Теперь при отключении внешнего питания (от выносного блока с тремя батареями) сигнализация сохраняет работоспособность.

Однако аккумулятор с таким подходящими габаритами и энергоемкостью найдется не у всех. Можно установить Li-Pol-аккумулятор типа LP401230 c тем же номинальным напряжением 3,7 B и энергоемкостью 100 мА/ч (см. рис. 1.53).

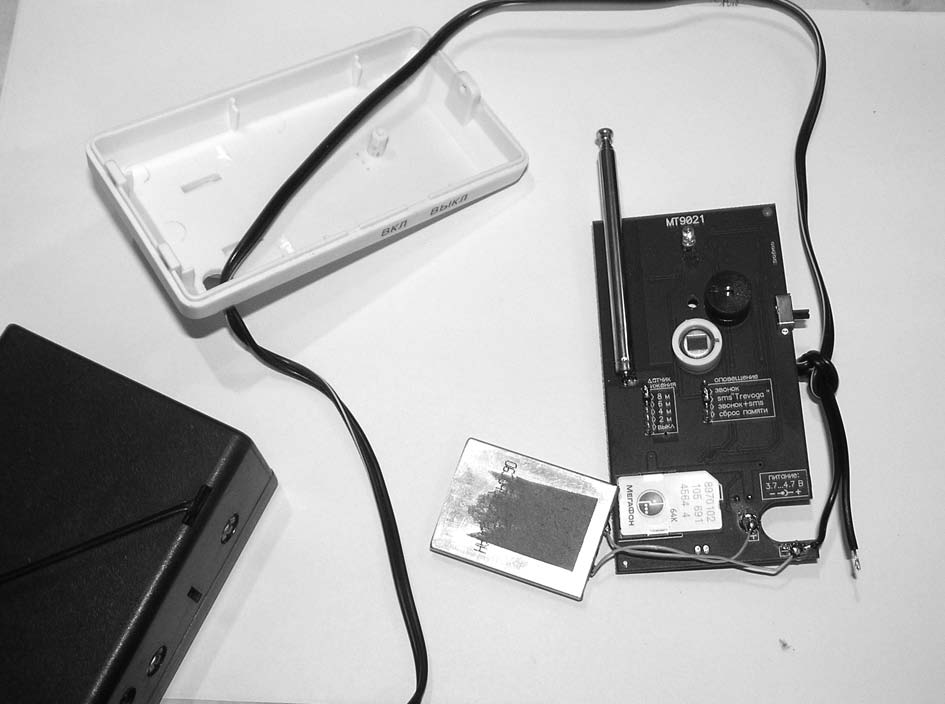

Рис. 1.52. Вид на подключенный АКБ AP-LM0B/12B

Энергоемкости 100 мА/ч в данном случае вполне достаточно для решения поставленной задачи. Литий полимерные аккумуляторы многих современных (особенно малофункциональных, простых) сотовых телефонов могут работать без подзарядки больше месяца.

Однако недостаток этого решения в том, что Li-Pol-аккумулятор быстро портится (теряет емкость) в условиях постоянного и продолжительного подключения к источнику питания (в данному случае – внешнему блоку). Хотя в данном случае на это можно не обращать внимания, поскольку «резервный» источник питания нужен только на несколько секунд, сразу после отключения основного (штатного) выносного блока питания.

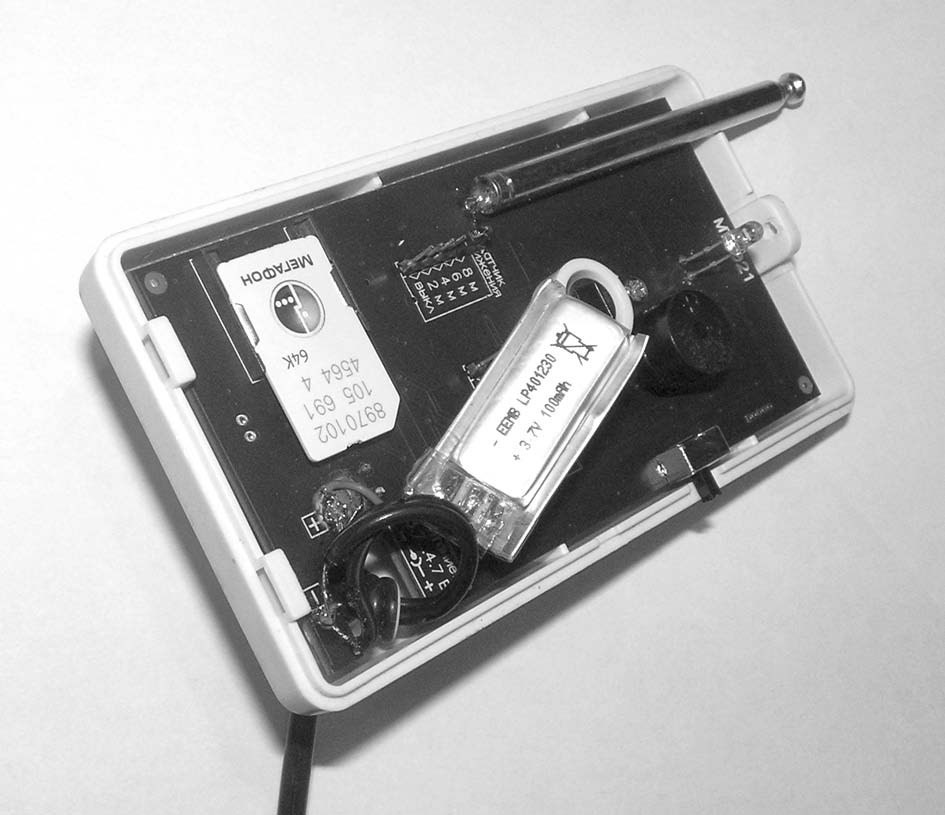

Рис. 1.53. Вид на Li-Pol-аккумулятор типа LP401230 c тем же номинальным напряжением 3,7 В перед установкой и подключением к корпусу MT9021

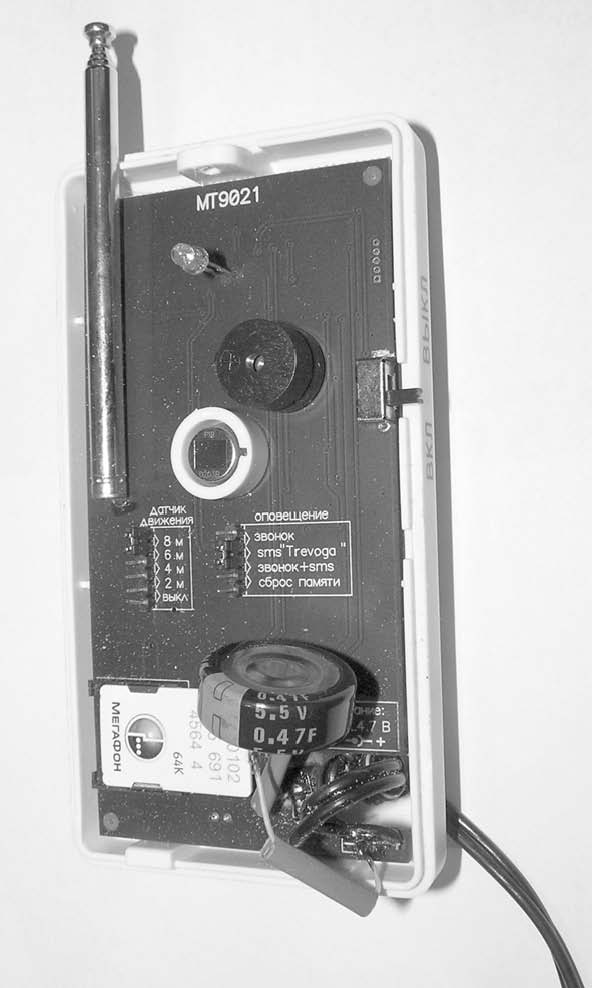

Рис. 1.54. Ионистор DB-5R5D474T, подключенный параллельно контактам разъема питания

«Минус» аккумуляторного решения в том, что при постоянно замкнутой цепи включателя питания напряжение приложено к плате до тех пор, пока не разрядится аккумулятор, что прямо зависит от его энергоемкости. Следовательно, отсутствие возможности отключить устройство внешне приведет к тому, что сигнализация будет слать «тревожные» sms постоянно (один раз в 10 минут – в соответствии с программой, заложенной производителем), пока в зоне охраны (датчик движения) находится и перемещается какой-то объект. А этим объектом вполне может быть и хозяин автомобиля. Для этого случая мною предусмотрено простое решение.

Решение с помощью ионистора. Вместо аккумулятора в те же точки – с соблюдением полярности – подключается ионистор емкостью 0,47 Фарады и напряжением 5 В. Стоимость его едва превышает 60 рублей, поэтому такая замена вполне оправданна. Вид на подключенный ионистор марки DB-5R5D474T представлен на рисунке 1.54.

Также и во многих других случаях ионистор эффективно заменяет встраиваемые в прибор резервные источники питания, что рассмотрено далее на конкретном примере. При всех описанных возможностях ионисторы заряжаются и посредством электрического тока.

Ионисторы накапливают энергию в момент максимальной производительности устройств, генерирующих электрическую энергию. И в данном случае ионистор как нельзя лучше подходит для аккумулирования энергии и последующей ее отдачи в короткое время (впрочем, вполне достаточное для уверенного оповещения данной сигнализации посредством отправки sms).

Некритичность режима заряда, практически неограниченное число циклов заряда-разряда, нетребовательность в регламенте (обслуживании) делают ионистор весьма перспективным радиоэлементом в современных электронных устройствах различного назначения.

В данном случае не потребуется накрывать корпус сигнализации «чулком», чтобы ослепить ее электронный глаз, поскольку энергии, отдаваемой ионистором с такими характеристиками емкости (проверено практикой), достаточно только для питания устройства в течение 1–1,5 минут; затем напряжение на его выводах уменьшается ниже значения 3 В, и устройство отключается. Ионистор потом заряжается при подключении штатного выносного блока с элементами питания. А если ту (штатную) цепь питания никто не прерывает, то ионистор постоянно подключен к источнику питания и может работать так сколь угодно долго, беря на себя функцию резервного источника питания, активного в «тревожном» течении 1–1,5 минуты.

Работа с солнечной батареей. При всех описанных возможностях ионисторы заряжаются и посредством электрического тока, получаемого даже от солнечной батареи.

Ионисторы накапливают энергию в момент максимальной производительности устройств, генерирующих электрическую энергию. Чем это удобно в «связке» с солнечной батареей?

По определению, солнечная батарея имеет максимальную производительность при освещенности ее поверхности и при нагреве самой батареи всего лишь до 25–30 °C. Во время ее эксплуатации летом в солнечную погоду (когда солнечные батареи работают с наибольшей отдачей) неизбежен нагрев всей поверхности модуля. И при температуре выше 60 °C производительность солнечной батареи значительно снижается.

В данном случае блоки из батарей ионисторов как нельзя лучше подходят для аккумулирования энергии в момент максимальной эффективности солнечной батареи.

В условиях пиковой нагрузки (в частности, на транспорте) имеется возможность делать запас энергии в период ее минимального потребления и расходовать при увеличении спроса на нее.

Стоимость в розницу К58-10 емкостью 1 Ф на рабочее напряжение 6,3 В – около 200 рублей, 0,47 Ф на напряжение 5,5 В – всего 50 руб.

1.9.7. Особенности заряда и саморазряд

Особенности заряда и саморазряд влияют на общую продолжительность работы прибора.

На процесс саморазряда время заряда не оказывает определяющего влияния (процесс заряда ионистора малым током оптимален при времени заряда 24 часа и более), поскольку внутреннее сопротивление ионистора в данном случае изменяется лишь за счет сопротивления электрическому току перераспределенных ионов. Отсюда чем ниже температура ионистора, тем больше времени уйдет на саморазряд и тем более высоким в долгосрочной перспективе будет срок службы ионистора.
