Конкурировать по простоте и себестоимости с описанным вариантом могут зуммеры, изготовленные на производстве, рассчитанные на широкий спектр постоянного напряжения, например FMQ-2724, или аналогичные электронные устройства, построенные, к примеру, на микросхеме КР1436АП1 с прерывистой регулируемой генерацией.

Включение мигающего светодиода в цепь управления генерацией микросхемы КР1006ВИ1 существенно расширяет возможности и этого электронного узла, который, на первый взгляд, кажется «затертым», доисторическим и бесперспективным. На мой взгляд, светодиод дает этой классической электронной схеме на КР1006ВИ1 новую жизнь и возможную популярность среди радиолюбителей.

2.2. Устройство дистанционного управления электролампами

Популярная микросхема КР1006ВИ1 многофункциональна, может работать в электрических схемах в качестве таймера, триггера, генератора импульсов; ее выходной каскад позволяет подключать нагрузку до 200 мА.

Предлагаю дистанционный вариант управления посредством этой замечательной микросхемы, о которой ходят легенды.

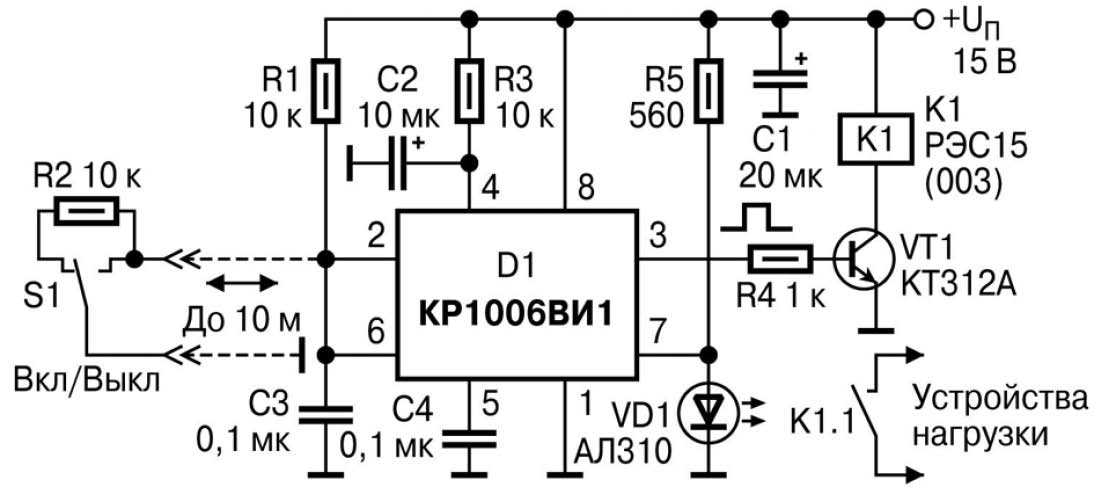

На электрической схеме, представленной на рисунке 2.12, показана «защелка», коммутирующая цепь нагрузки посредством маломощного реле К1.

Рис. 1.12. Электрическая схема устройства

Отличительная особенность схемы в дистанционном управлении триггером: для это необходимо только два провода (их общая длина может достигать нескольких метров) – «общий» и идущий к объединенным входам (выводы 2 (триггерный) и 6 (пороговый) микросхемы D1). Относительно большая длина проводов допускается за счет хорошей помехоустойчивости данной микросхемы.

Половина напряжения источника питания через резистор R1 подается в точку соединения триггерного и порогового входов. При таком оригинальном схемном решении КР1006ВИ1 работает как ячейка памяти с запоминанием состояния.

Цепочка из элементов R3C2, соединенная с входом сброса многофункционального таймера D1 (вывод 4), устанавливает схему в состояние выключения и готовности к приему управляющих сигналов при первоначальной подаче питания.

Особенность приведенной схемы такова, что если на входе управления (выводы 2 и 6) установится низкий уровень напряжения, то на выходе (вывод 3 D1) будет высокий уровень, и наоборот: высокий уровень на входе приведет к низкому уровню напряжения на выходе. Для дистанционного управления триггером устанавливается резистор R2, таким образом дополняя схему делителя напряжения.

При замыкании контактов кнопки S1 «вкл» триггер перебрасывается в другое устойчивое состояние – включает нагрузку. При разомкнутых контактах S1 нагрузка отключается.

Индикатор на светодиоде VD1 горит, когда разгрузочный выход (вывод 7) D1 пропускает сигнал, при этом на выводе 3 устанавливается высокий уровень напряжения, ключевой транзистор VT1 (включенный по схеме усилителя тока) открывается и включает реле.

Реле может коммутировать низковольтную нагрузку.

Однако если вместо РЭС15 применить другое реле, рассчитанное на коммутацию нагрузки в электрической сети 220 В переменного тока, к примеру Pasi или Omron на 12 В, то можно управлять лампами люстры или дистанционным включением/отключением других бытовых приборов с током потребления до 3 А.

Напряжение питания устройства, собранного по приведенной схеме, при котором оно работает устойчиво, – 11–15 В.

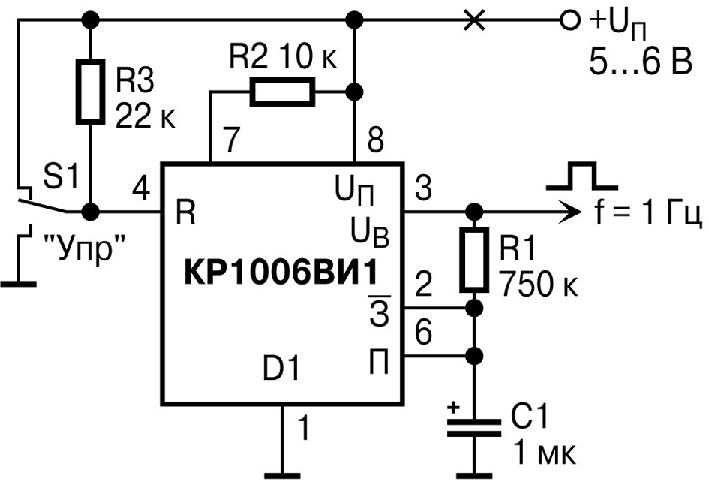

Схема явилась основой для разработки схемы дистанционного управления по двум проводам (рис. 2.13).

На микросхеме КР1006ВИ1 реализован генератор прямоугольных импульсов (по форме, напоминающей меандр). На выходе популярная микросхема-таймер (вывод 3 D1) выдает импульсы высокой стабильности с частотой 0,8 Гц.

Резистор R1 обеспечивает обратную связь выхода таймера с входом запуска, превращая схему в стабильный мультивибратор. Для термостабилизации частоты желательно в качестве С1 применять конденсатор с малым током утечки, к примеру К53-20 или TESLA.

Переключатель S1 показан на схеме символично. Он позволяет наглядно пояснить возможность управления мультивибратором, воздействуя на вход сброса (вывод 4 D1). Если схема используется в качестве неуправляемого генератора, то вывод 4 D1 соединяется с положительным полюсом источника питания. Тогда схема начинает работать сразу после подачи питания.

Если необходимо предусмотреть управление работой схемы, то вывод 4 оставляется свободным (находится в высокоимпедансном состоянии) – генератор выдает импульсы, когда на вывод 4 (вход сброса) подать низкий логический уровень – генератор затыкается (на выводе 3 окажется низкий логический уровень).

Отличительная особенность схемы (например, от аналогичных генераторов на МОП-микросхемах К561 серии) – в линейной зависимости частоты от U и возможности адаптировать относительно мощный выход КР1006ВИ1 к многовходовым микросхемам ТТЛ, ЭСЛ или КМОП-уровней.

Рис. 1.13. Электрическая схема базового блока

Изменением значений элементов времязадающей цепочки R1C1 можно добиться коррекции выходной частоты и при повышенном (относительно рекомендуемой на рис. 2.13) напряжении питания. Практикой установлено, что при повышении напряжения питания схемы от 4,5 до 15 В (диапазон стабильной работоспособности КР1006ВИ1) частота выходных импульсов будет незначительно изменяться в сторону увеличения.

2.3. Как конструировать устройства на микросхеме КР1006ВИ1

В радиолюбительской литературе много написано о задающих генераторах, их модернизации и улучшении характеристик. Таймеры серии 555 (отечественный аналог КР1006ВИ1) известны многим радиолюбителям. Учитывая их популярность, позже были выпущены 2-канальный (NE556/SA556/SE556) и 4-канальный (NE558/ SA558/SE558) варианты. Выпускаемые в корпусах DIP-14 и SO-14 микросхемы серии 556 представляют собой два идентичных таймера типа 555. Работоспособность микросхем 556 сохраняется при напряжении питания в диапазоне 4,5-18 В, максимальный выходной ток – 200 мА на канал.

Микросхемы серии 558 выпускаются в корпусах DIP-16. Работоспособность микросхем 556 сохраняется в диапазоне напряжения питания 4,5-18 В, максимальный выходной ток каждого канала – 100 мА.

Используя микросхему таймера, можно построить множество схем различных устройств. Например, устройство регулировки скважности импульсов. Изменяя разницу потенциалов между объединенными выводами 2,6 и 7 таймера DA1, можно получить практически линейную зависимость изменения частоты следования импульсов от изменения напряжения на входах этой микросхемы.

На основе этой идеи предлагаю вниманию читателей простой задающий генератор с возможностью регулирования параметров выходных импульсов в широких пределах, то есть генератор универсального назначения, который при небольшой доработке выходного каскада (об этом рассказано ниже) может эффективно использоваться как высокочастотный преобразователь напряжения.

Задающий генератор для различных электронных устройств удобно реализовать на широко распространенной микросхеме-таймере КР1006ВИ1 (зарубежный аналог LM555) или на других ИМС в соответствии с информацией в начале главы.
