Эта типовая схема включения взята с сайта http:// www.may.ru/otcomp/optorele/docs/lprac.pdf.

Можно подобрать и другую, более мощную оптопару для управления силовыми цепями, к примеру МОС3030, МОС3063 или аналогичные; подобрать по тому же принципу.

Но здесь кроются интересные особенности. Если собрать схему согласно рисунку 3.17, то есть на вход оптопары (выводы 1 и 2 – вход согласно рис. 3.14) подключить параллельно мигающему светодиоду, а выход (выводы 4 и 6 – безотносительно полярности) – к силовой цепи (рис. 3.17), устройство работает не корректно: включается по звуковому сигналу от микроконтроллера («лаю») и остается во включенном состоянии. И причина здесь не совсем в стабилизационной цепи VD2, C1.

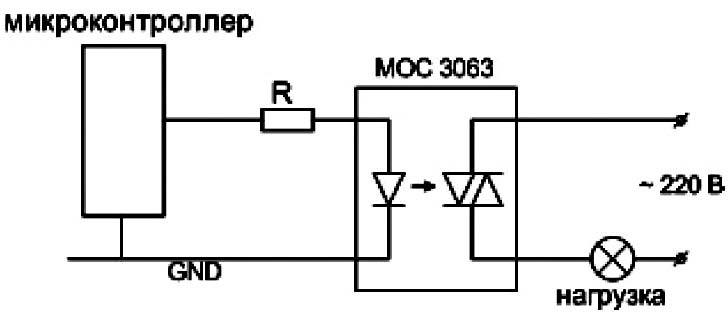

Рис. 3.17. Подключение симисторной оптопары МОС3063 без дополнительного симистора

Это подтверждается тем, что если собрать дополнение к такой схеме с добавочным симистором ТС106-10 (как вариант ТС112-16) – в соответствии с рис. 3.16, тогда устройство будет работать нормально и безупречно управлять мощной нагрузкой. Надо понимать, что мощная нагрузка (к примеру электролампа) в цепи ТС106 подключается последовательно с ним.

3.5. Устройство, заглушающее сотовую связь в радиусе 10–20 метров

Портативный подавитель сотовой связи «Скорпион PS TG-120A-Pro» (см. рис. 3.18) предназначен для подавления стандартов сотовой связи, таких как GSM 900/ 1800 и сети третьего поколения 3G, а также стандартов цифровой передачи данных: Wi-Fi и Bluetooth.

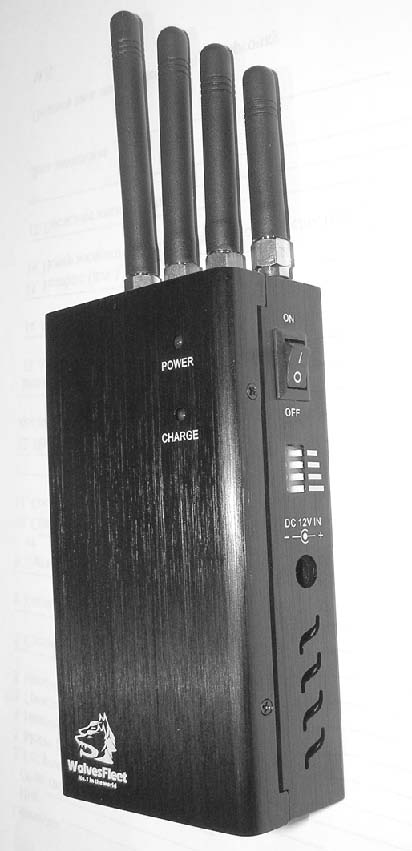

Рис. 3.18. Внешний вид «Скорпион PS TG-120A-Pro»

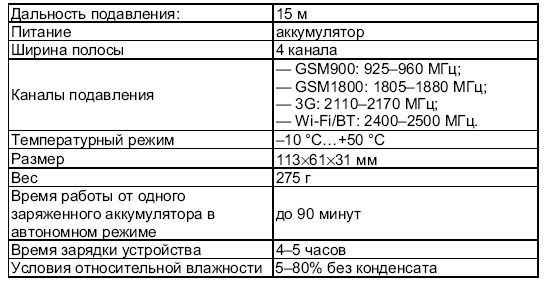

В таблице 3.3 представлены параметры устройства, заглушающего сотовую связь.

Таблица 3.3

Параметры устройства, заглушающего сотовую связь

Подавитель можно использовать для защиты от любого скачивания информации как по сетям мобильного Интернета GPRS/EDGE/3G, так и по каналам Wi-Fi и Bluetooth. Таким образом, подавитель обеспечит защиту от передачи информации по каналам Интернет на удаленный компьютер, а также утечку информации за пределы помещения.

3.5.1. Практика применения устройства

Устройство «Скорпион PS TG-120A-Pro» как подавитель сотовой связи уместно применять в помещениях малого и среднего размера, где использование сотовых телефонов нежелательно, или для обеспечения рабочей обстановки во время проведения переговоров, совещаний и т. д. Подавитель с легкостью поместится в сумке или дипломате, а также его можно носить на ремне. Он обеспечивает работу от встроенного аккумулятора продолжительностью до 90 мин. Встроенный аккумулятор и небольшие габариты подавителя позволяют использовать его в качестве переносного.

Имеется возможность выбора диапазона подавления при помощи микропереключателей на корпусе устройства.

Большой радиус действия до 15 м и возможность подзарядки в автомобиле (использования бортового питания автомобиля через прикуриватель при работе прибора), наличие вентиляционных отверстий в устройстве для организации непрерывной работы прибора делают его универсальным средством для обеспечения информационной безопасности.

3.5.2. Принцип работы устройства

Подавитель «Скорпион PS TG-120A-Pro» прост и удобен в эксплуатации. Устройство работает по принципу создания помех в диапазоне частот: GSM 900 (925960 МГц), GSM 1800 (1805–1880 МГц), 3G (21102170 МГц) и Wi-Fi/BT (2400–2500 МГц).

Для организации работы устройства необходимо перед использованием зарядить аккумулятор, подключить к нему питание (либо от сети 220В, либо от прикуривателя автомобиля), присоединить антенны, выбрать нужный диапазон частот подавления и включить устройство.

Устройство сконструировано по принципу генератора качающейся частоты в качестве ГУН. В качестве генератора помех применяется генератор синхросигналов на частоту 45 МГц. Порт гетеродина, являющийся РЧ-входом (радиочастотный вход), подсоединяется к антенне с резонансной частотой 900 МГц, а РЧ-выход сначала соединяется с усилителем сигнала, который повышает выходную мощность устройства на 15–16 дБ. После этого усиленный сигнал подается на выходную антенну.

Частоты получаемого и отправляемого сигналов всех мобильных телефонов, работающих на частоте 900 МГц, всегда различаются между собой ровно на 45 МГц. Также это подавляющее устройство может быть использовано для предотвращения взрывов самодельных бомб, которые детонируют с помощью сигнала обычных звонков мобильных телефонов, что делает его применение поистине универсальным.

Подобное промышленное устройство можно изготовить и самостоятельно. Электрическая схема представлена на рисунке 3.19.

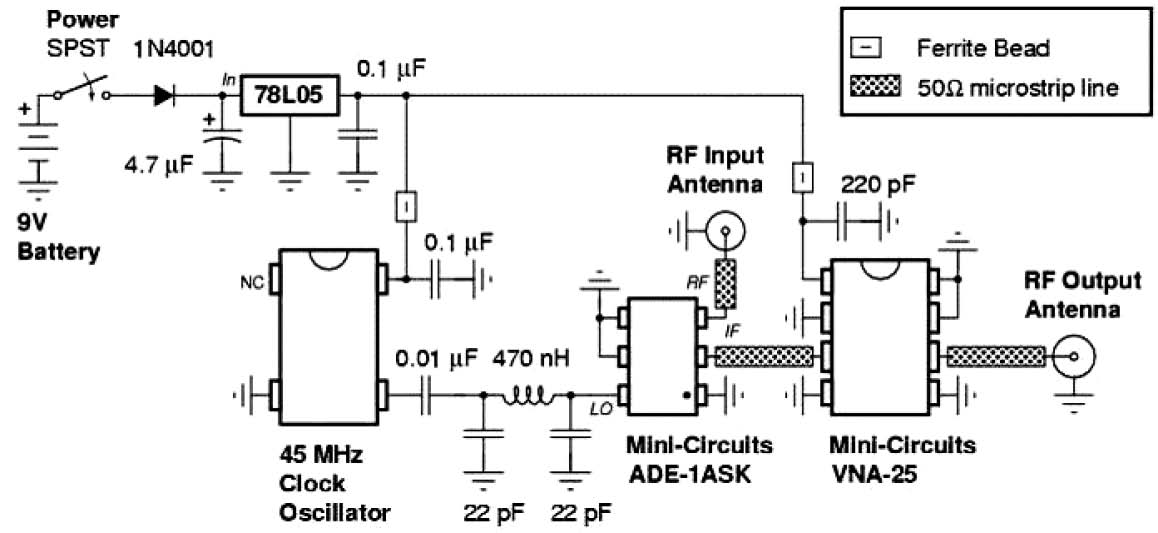

Рис. 3.19. Электрическая схема устройства подавителя сотового телефона в радиусе нескольких метров

3.6. Что можно сделать из устройства распыления запахов

Бытовой прибор с фэн-системой производства КНР модели SCJ-IC-163 появился в продаже совсем недавно. Он представляет собой устройство на двух батареях (элементах) типоразмера AAA LR06 с номинальным напряжением 1,5 В каждая, включенных последовательно в электрическую цепь; таким образом, эквивалентное напряжение в цепи составит 3 В.

В устройстве имеются включатель питания и электромотор (электродвигатель с крыльчаткой). Сам электродвигатель достоин отдельного описания, поскольку может с успехом применяться и в других конструкциях, включая радиолюбительские самоделки. При номинальном напряжении питания 3,3 В электродвигатель автономной фэн-системы SCJ-IC-163 потребляет ток 56 мА.

Проведенный в июне 2013 года (авторский, практический) краш-тест показал, что свежих алкалиновых батарей хватает на 8 часов беспрерывной работы; затем скорость вращения электродвигателя (крыльчатки, распыляющий интектицид) заметно уменьшается.

Высота электродвигателя китайского производства (без надетой на его ось крыльчатки) всего 6 мм. А акустический фон, замеренный шумомером DWR401 во время экспериментов, на расстоянии 50 см от фэн-системы составил 35 дБ. Вместо указанных элементов питания можно применять и аккумуляторы такого же типоразмера (их эквивалентное напряжение будет чуть меньше 2,4 В и вентилятор электродвигателя будет вращаться медленнее).

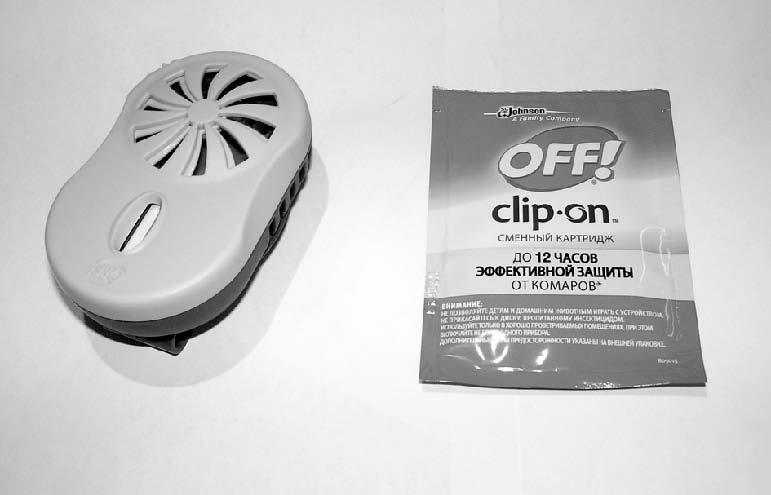

Рис. 3.20. Внешний вид устройства фирмы Johnson & Son производства КНР модели SCJ-IC-163
