Температурный диапазон ZSCT1555N8TA вполне совместим с диапазоном батарей-элементов питания: -20…+100 °C.

Электрические характеристики (параметры) таймера ZSCT1555N8TA взяты из источника: http:// terraelectronica.ru. Его применение может быть перспективно и в других разработках портативных устройств с низковольтным питанием.

Плата для такой доработки фэн-системы не нужна. Микросхему и элементы «обвески» размещают в том же корпусе фэн-системы.

3.6.2. Аромат духов с некоторым участием электроники

Поэкспериментировав с периодичностью включения фэн-системы, я пошел дальше и попробовал замену картриджа… каплей спрея-«антигадина» для кошек (рис. 3.26).

На практике оказалось, что для того, чтобы отвадить кошку от несанкционированного туалета, вполне подходит устройство SCJ-IC-163. Несколько впрысков аэрозоля на «сухой» (использованный) «антикомарный» картридж, и последующее включение SCJ-IC-163 в режим вентиляции заставляют домашнего любимца уйти с места, куда он привык ходить «несанкционированно» (вне основного туалета).

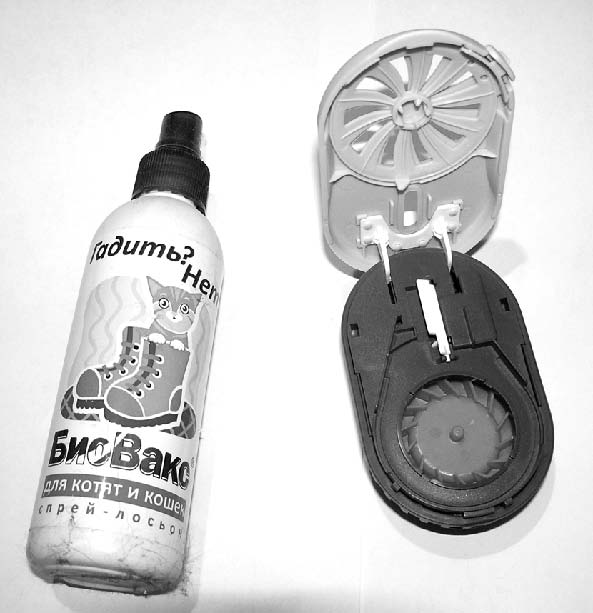

Рис. 3.26. Спрей-лосьон для кошек «Биовакс» – «Гадить? Нет!»

Разумеется, по аналогии можно «распылять» в воздух не только «антигадин» (для кошек, собак и медведей), но и – при необходимости – более приятные ароматы, к примеру духи из «пробника» объемом 5 мл. Для этой цели подойдут уже давно высохший «проти-вокомарный» картридж или картонная пластинка (по его размеру, образу и подобию), на которые капают 34 капли концентрата духов.

Периодическое включение «на обдув», организованное с помощью электроники и здравого смысла, дает китайской фэн-системе новую жизнь для широкого применения в быту.

Функциональные особенности фэн-системы в этом случае позволяют носить его на ремне (открыто или скрытно – под одежной на выпуск) и распространять, распространять, распространять дивную свежесть, поднимая настроение окружающим и привлекая к себе внимание.

Особая перспектива возможного применения – для привлечения противоположного пола (кому это надобно).

3.7. Как сделать скан в автомобиле и там, где нет сети 220 В

Многофункциональное устройство, состоящее из принтера и сканера (далее – МФУ), полезно не только на рабочем или офисном столе. В моей практике возникают случаи, когда требуются принтер и сканер буквально «здесь и сейчас»: при походе в госучреждения, для оформления копий документов такое устройство в современной жизни, насыщенной почти ежедневной борьбой с чиновничьим аппаратом, становится попросту незаменимым. С его помощью можно делать ксерокопии и сканировать документы перед отправкой их по электронной почте. Особенно актуальна такая возможность при «апгрейде» систем домашнего оборудования (компьютерной периферии), когда старый, исправно работающий принтер (МФУ) заменяется более современной моделью и остается «не у дел». Так вот, с учетом небольшого веса принтера-сканера F2180 и возможности переноски ему вполне можно подарить новую жизнь.

Но вот проблема: как включить МФУ там, где нет сети 220 В?

Почти все такие устройства бытового предназначения питаются переменным напряжением от осветительной сети 220 В с частотой 50 Гц.

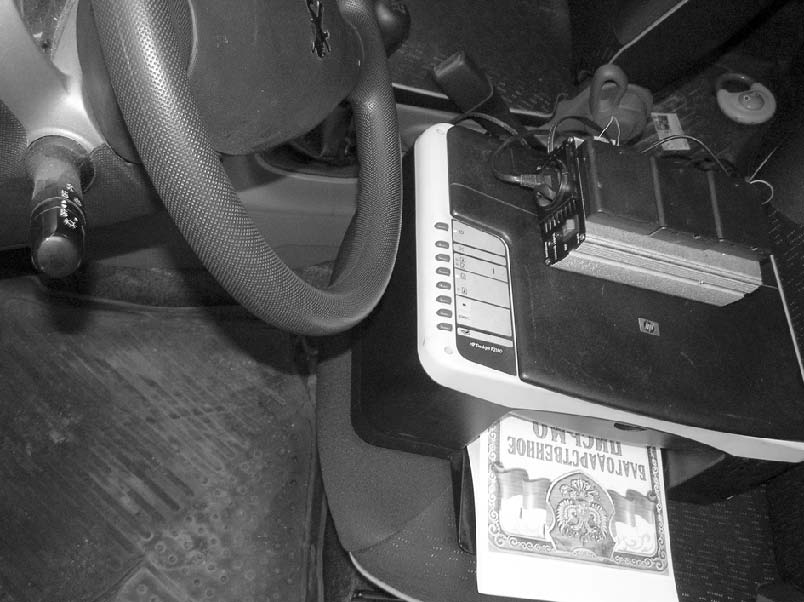

Рис. 3.27. Внешний вид МФУ, установленный в автомобиле

МФУ HP Deskjet модели F2180 (внешний вид на рисунке 3.27) питается от сети 220 В через адаптер, дающий два модифицированных выходных напряжения, требуемых МФУ: 16 В (максимальный ток потребления в цепи 500 мА) и 32 В (максимальный ток 300 мА).

Вид на заднюю стенку МФУ – разъемы подключения питания и соединительного кабеля от ПК – представлен на рисунке 3.28.

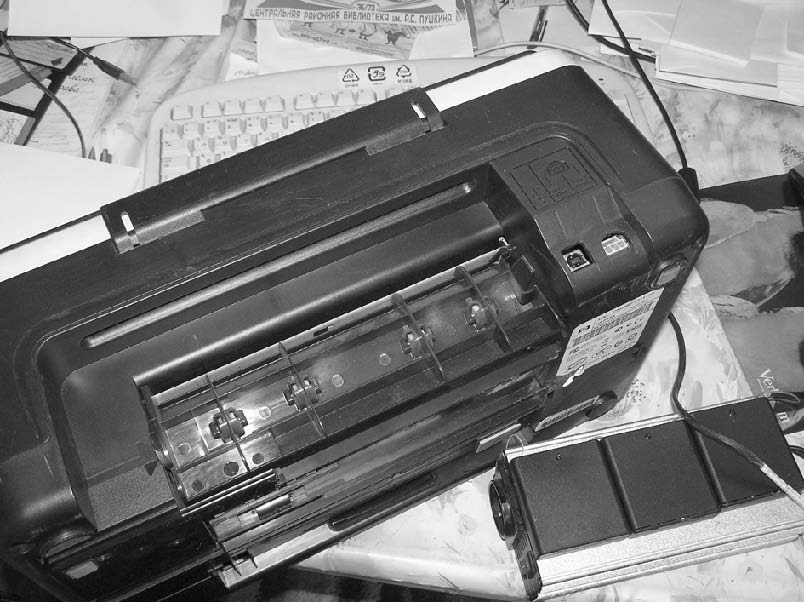

Рис. 3.28. Вид на заднюю стенку МФУ– разъемы подключения питания и соединительного кабеля от ПК

3.7.1. Самое простое решение

На первый взгляд, самое простое решение для обеспечения автономности МФУ в автомобиле (и везде, где нет возможности подключения к осветительной сети 220 В, но есть возможность питания от постоянного напряжения 12–16 В) – подключить его через адаптер-преобразователь 12-220 В, к примеру, модели Porto HT-E-350S DC12V/AC220V 350 Вт (виден на рисунке 3.29).

Его технические характеристики, в том числе форма выходного сигнала– «чистый синус», вполне позволяют это сделать: выходное напряжение: ~220 В ± 5 %, частота выходного напряжения: 50Гц ± 1 %, кратковременная (пусковая) мощность: 600 Вт, КПД: 85 %. Адаптер-преобразователь напряжения имеет защиту от перегрузки, короткого замыкания, перегрева, повышенного/пониженного входного напряжения, хорошо работает при температуре окружающей среды от -10 °C до +50 °C. Имеет принудительное (вентилятор) охлаждение и ток холостого хода (без подключенной нагрузки) менее 0,4 А.

Для рассматриваемых в настоящей статье целей подойдет и другой преобразователь напряжения «постоянное-переменное» 12В/220 В с аналогичными электрическими характеристиками.

Имея выходную мощность 350 Вт, он позволяет решить проблему с питанием разных устройств, подключаемых в салоне автомобиля его владельцем, как-то: ноутбук и планшетный компьютер, мобильный телефон и даже… реальный многофункциональный центр, превращающий автомобиль в мобильный офис.

Но, к сожалению, такие потребители, как электрочайник и кофеварка, не будут работать от данного преобразователя, поскольку потребляют больший ток (и мощность). Таким образом, чтобы «запитать» МФУ в автомобиле, нужно подключить его через рекомендованный и проверенный на практике преобразователь 12-220 В с мощностью более 300 Вт. Но тут встает еще один вопрос: нельзя ли сделать МФУ полностью автономным и не зависимым даже от питания бортовой сети автомобиля?

3.7.2. Практическая организация независимого питания

Оказывается, можно. Для этого надо обеспечить эквивалентное напряжение 10 В (минимальное входное напряжение, при котором преобразователь Porto HT-E-350S DC12V/AC220V эффективно работает и обеспечивает на выходе «сетевое» напряжение и необходимую для питания МФУ мощность). Эксперимент с АКБ 12 В и энергоемкостью 7,2 А/ч (рис. 3.29) показал, что такое возможно.

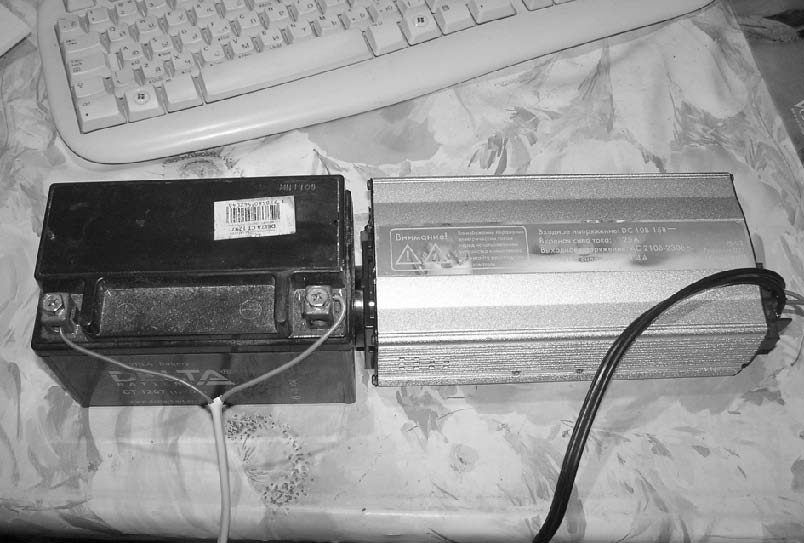

Рис. 3.29. Преобразователь, подключенный к АКБ СТ1207

Но сам аккумулятор СТ1207 довольно тяжелый, хотя вместо него подойдет и другой, к примеру AGM VRLA Delta DT12012 (12 В, 1.2 А/ч), вес которого всего 300 г. Но… его неудобно крепить на корпусе преобразователя и тем более ни АКБ, ни преобразователь нельзя «втиснуть» в корпус МФУ.

Поэтому для реализации своей идеи я приобрел три пластиковых бокса под пальчиковые батареи (аккумуляторы) типоразмера АА; в каждый бокс входит 4 батареи/элемента, соединенных последовательно. Эти боксы, или как их еще называют «отсеки 4АА закрытые с выключением и с разъемом питания», имеют различные не стандартизированные в единый стиль модификации и обозначения в разных каталогах электронных элементов, поэтому я их названия не привожу. Главное, что в такой батарейный отсек помещаются 4 батареи (или аккумулятора) и эквивалентное напряжение при условия последовательного соединения всех батарей/АКБ в отсеках соответственно составляет 18/14,4 В. Разница вызвана тем, что номинальное напряжение батареи составляет 1,5 В, а аккумулятора того же типоразмера– 1,2 В.
