Занимательная гальванотехника: Пособие для учащихся
Шрифт:
Нанеся тонкий слой гипса на поверхность копируемой модели, заливают ее разведенным гипсом. При этом работу следует выполнять достаточно быстро, так как разведенный гипс затвердевает. При снятии гипсовых форм с гипсовых моделей последние предварительно должны быть смазаны раствором парафина в керосине.
Смазка этим раствором предотвращает сращивание гипсовой модели с изготовляемой гипсовой формой. Гипсовые формы можно снимать не только с металлических, деревянных, пластмассовых моделей, но и с пластилиновых и глиняных. Но в этом случае обычно модели разрушаются из-за пластичности этих материалов.
Во избежание растекания заливаемого гипса вокруг модели устанавливают
Пропитка и изоляция гипсовых форм
Пропитка гипсовых форм для устранения гигроскопичности является одной из важнейших операций. Перед пропитыванием гипсовые формы должны быть хорошо высушены при равномерном повышении температуры до 50–60 °C. Особенно медленно следует повышать температуру при сушке очень сырых, только что снятых форм во избежание деформаций и трещин.
Формы, состоящие из нескольких кусков, надо сушить в собранном виде, с плотно прижатыми один к другому кусками (для устранения их деформации). В сушильном шкафу формы размещают на перфорированном стеллаже (с отверстиями) открытой частью вверх так, чтобы теплота равномерно омывала их снизу, а влага имела выход кверху. Хорошо высушенная форма должна иметь совершенно белый цвет и издавать при простукивании специфический звук сухого гипса. Сухая форма быстро воспринимает пропитку и не дает трещин.
Гипсовые формы пропитывают расплавленными восковыми составами с температурой плавления от 50 до 125 °C в зависимости от состава пропиточной композиции; предпочтительны составы, имеющие низкую температуру плавления (см. табл. 5). Формы, погружаемые в пропиточный состав, подогревают, при этом воздух, находящийся в форме, вытесняется. В зависимости от времени выдержки гипсовых форм в составе глубина пропитки может быть различной и считается достаточной при толщине примерно от 2 до 5 мм.
Необходимая длительность выдержки гипсовой формы в пропитывающем составе зависит от его компонентов, температуры и от степени просушенности формы.
Чем выше температура пропитывающего состава (а она может быть значительно выше его точки плавления), тем меньше времени можно в нем выдерживать формы. Чем толще стенки формы, тем больше времени требуется для подогрева и пропитывания. Массивные толстостенные формы следует пропитывать не слишком перегретыми составами, чтобы избежать разрушения гипса от перегрева; наиболее пригодны составы с температурой плавления 60–80 °C. Таковы, например, составы на петролатумной, церезиновой, озокеритовой и стеариновой основах с добавками канифоли. Пропитывание производят с выдержкой в пропитывающем составе в течение 2–2,5 ч. Тонкие же формы можно пропитывать 20–30 мин.
Пропитывание составом с более высокой температурой плавления или перегретым составом можно применять только для небольших тонкостенных форм при кратковременной выдержке (не более 10–20 мин).

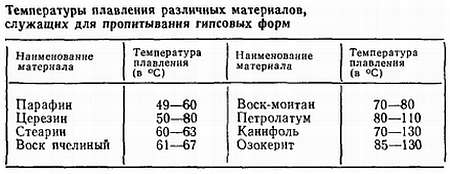

Температура плавления разных веществ, применяемых для пропитывания, приведена в таблице 5.
Сорта церезина с высокой температурой плавления можно употреблять для пропитывания форм без смешивания с другими материалами. Однако наиболее целесообразно производить пропитку в озокеритовой композиции,
т. е. сплавах отдельных компонентов, составленных так, чтобы они имели все качества, требуемые от пропитывающих составов. Они должны:1) иметь невысокую температуру плавления;
2) хорошо проникать в поры форм;
3) не размягчаться при нормальном нагреве электролита;
4) обладать хорошим сцеплением с электропроводящими составами, наносимыми на форму;
5) не зажиривать электропроводящих составов (во избежание повышения омического сопротивления);
6) хорошо смачиваться электролитом;
7) не реагировать с электролитом;
8) иметь высокую температуру вспышки.
Обычно для пропитки гипсовых форм применяют пропиточные составы из двух-трех компонентов. Некоторые из них приведены ниже в процентах:
1. Озокерит… 70
Восковая монтановая композиция (темп. пл. 85 °C)… 30
2. Озокерит… 70
Восковая монтановая композиция… 15
Канифоль (темп. пл. 64,5 °C)… 15
3. Озокерит… 85
Канифоль… 5
Стеарин (темп. пл. 75 °C)… 10
4. Восковая монтановая композиция… 80
Петролатум (темп. пл. 82 °C)… 20
Рецепты восковых композиций
Восковые композиции удобны для непосредственной заливки на металлические модели, а также гипсовые, смоченные водой во избежание прилипания или иные модели, выдерживающие высокие температуры восковых композиций (70–80 °C).

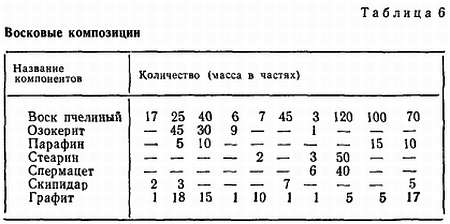

Составы восковых композиций приведены в таблице 6.
Ввиду того что свойства веществ, входящих в эти рецепты, очень сильно меняются от образца к образцу, следует рецепты не копировать слепо, а смело приспосабливать их к конкретным условиям, учитывая при этом особенности отдельных компонентов восковых композиций. Парафин снижает мягкость пчелиного воска, но увеличивает усадку; спермацет облегчает смешение компонентов; введение лишнего стеарина следует избегать, так как он реагирует с электролитом медной ванны; минеральное масло и говяжий жир смягчают композицию, но могут зажиривать проводящий слой. Еще более сильным смягчающим действием обладает скипидар: он не портит проводящего слоя, но при длительном хранении восковой композиции может улетучиться из нее.
Графит в очень незначительной степени повышает электропроводность форм и лишь облегчает последующий процесс графитирования. Оседая во время отливки восковых форм в расплавленной массе залитого воска, он сосредоточивается на рабочей поверхности формы, где облегчает связывание его с графитом, наносимым на форму в процессе графитирования.
Очень хорошими свойствами обладает восковая композиция, применяемая для механической записи звука при изготовлении граммофонных пластинок. Такая композиция имеет следующий примерный состав (в % по массе):
Воск-монтан пластифицированный… 41
Стеарат натрия… 33
Стеарат свинца… 15
Стеариновая кислота… 7
Стеарат алюминия… 4
Монтановая восковая композиция для звукозаписи наиболее удовлетворяет требованиям, предъявляемым к восковым формам для художественных изделий: она передает самые тонкие детали рельефа. При затвердевании масса отличается большой твердостью и хорошо поддается механическому и химическому нанесению электропроводящего слоя. Температура плавления композиции 80–90 °C.
