Подготовленную форму укладывают на лист пластмассы толщиной 10–15 мм, в котором имеются отверстия для укрепления формы. После зарядки и нанесения на форму электропроводящего слоя ее загружают в ванну.

Наращивание металла на восковые и пластилиновые модели

Такой метод наращивания металла можно применять, если не требуется особая точность репродуцирования деталей и можно подвергать их механической обработке — опиливанию, чеканке.

К деталям, наращиваемым поверху, относятся, например, всевозможные художественные изделия, которые должны быть тонкостенными или не должны иметь соединительных швов [5] .

5

Для получения металлизированных растений, листьев, цветов, фруктов и т. п. Подробнее об этом см. ниже.

Для успешного ведения гальванопластических работ требуется прежде всего хорошо профильтрованный электролит и правильный режим работы при электролизе, что обеспечивает получение мелкокристаллических отложений металла и отсутствие дендритов.

Восковые модели изготавливаются из озокерита или композиции, содержащей 50 % парафина или 50 % стеарина и обладающей достаточно низкой температурой плавления и незначительной усадкой, а после застывания — значительной твердостью.

Парафино-стеариновая композиция заливается в увлажненные гипсовые кусковые формы.

По застывании восковой композиции копию модели вынимают из гипсовой формы, удаляют швы, образующиеся на местах стыков кусков, и поправляют дефекты, возникающие в процессе отливки восковой модели.

Перед заливкой воска в гипсовую форму укладывают контактирующие проводники в виде крючка или узла, особенно в глубоко профилированные места будущей модели, являющиеся выступами в гипсовой форме. После заливки эти проводники выступают над моделью только загнутыми концами (рис. 11).

< image l:href="#"/>

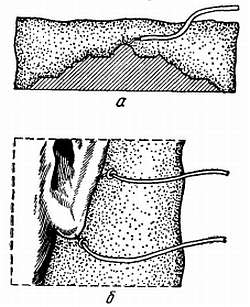

Рис. 11. Подводка проводников к углубленным местам в форме:

_{а — в виде крючка; б — в виде узла.}

В форму укладывают также латунный или медный стержень, служащий каркасом и контактирующей подвеской, соединяемой со штангой ванны.

При наращивании деталей поверху решающее значение имеет скорость затяжки детали металлом в гальванопластической ванне. Она зависит от качества нанесенного электропроводящего слоя и от правильного расположения контактирующих проводников.

По отложении металла соответствующей толщины (обычно 1,5–2 мм), не искажающей рельефа (но достаточной для работы чеканами), его обрабатывают обычными напильниками или рифлевками (напильниками специальной формы), а затем прочеканивают, после чего восковую композицию вытапливают.

Образец скульптуры, наращенной поверху, представлен на рисунке 12.

Рис. 12. Образец скульптуры, наращенной поверху.

ИЗГОТОВЛЕНИЕ МЕТАЛЛИЧЕСКИХ ФОРМ ДЛЯ ЛИТЬЯ СКУЛЬПТУР ИЗ ПЛАСТИЧЕСКИХ МАСС

Металлические формы изготовляются методом контактного копирования с моделей скульптуры.

Чтобы получить формы для репродуцирования скульптур из литейных пластических масс, предварительно изготавливают модели таким же способом, как для наращивания поверху (см. с. 36). В кусковые гипсовые увлажненные формы заливают специальную восковую композицию, например, следующего состава (в г):

Озокерит… 700

Парафин… 200

Канифоль… 100

На полученные восковые модели наносится затем тончайший графитный электропроводящий слой, для чего их натирают тонкой просеянной графитовой пудрой. После графитирования на модели устанавливают проводники и под током погружают в электролит.

После получения слоя металла требуемой толщины воск из полученных металлических форм выплавляют, для чего подогревают их над паром. Затем промывают формы бензином, ацетоном или другими растворителями, обезжиривают горячей щелочью и промывают горячей водой. Изготовленные таким способом формы отличаются высокой точностью, легкостью и прочностью.

В эти формы затем заливается пластмассовая смола, например, эпоксидная, резиновая, неолейкоритовая или другие фенопластовые смолы, обладающие высокими литейными свойствами. После конденсации [6] — отвердевания пластмассовой смолы — формы удаляются с готовых скульптур путем растворения их в том же сернокислом медном электролите, в котором производится наращивание форм; для этого их завешивают на анод и одновременно проводят наращивание новых форм на восковые модели, завешенные на катоде.

6

Отвердевание залитой пластмассы производят в масляных ваннах. Для этого применяют машинное масло, которое заливают в железный сосуд, устанавливают в него форму и нагревают масло до температуры 60–70 °C.

Таким образом, медные формы, залитые пластмассой, не утрачиваются, а служат анодами для изготовления новых форм.

МЕТАЛЛИЗАЦИЯ КРУЖЕВ

Кружева, являясь тонко орнаментированными художественными изделиями, в металлизированном состоянии напоминают филигранные изделия.

Кружева, металлизированные техникой гальванопластики, можно использовать для разнообразных художественных изделий. Они могут служить основным материалом для изготовления всего изделия или вводиться в изделие как декоратирующие художественные элементы.

Тюлевые кружева, особенно тонкие по рисунку, наиболее красивы в сочетании с просвечивающим через мелкую сетку кружев фоном изделия и поэтому наиболее желательны для отделки в виде декорирующих накладок.

Гипюровые кружева с более крупной, чем у тюлевых, сеткой ажура пригодны для непосредственного изготовления различных художественных изделий (рис. 13, 14).

Рис. 13. Подстаканник, стенки которого изготовлены из металлизированного кружева.

Рис. 14. Пудреница, орнаментированная металлизированным тюлевым кружевом в виде накладки на крышку.

Гальванопластическая металлизация состоит в предварительной обработке, наращивании металла и последующей гальваностегической отделке кружев после монтирования на изделии.

Сперва кружева растягивают на рамке и пропитывают парафином. Затем их проглаживают утюгом между листами бумаги для удаления избытка парафина. Далее наносят электропроводящий слой мелкого графита, излишек которого надо тщательно сдувать с кружев. Проложив проводники по краю кружева, их крепят на пластмассовой рамке или рамке из толстого провода с хлорвиниловой изоляцией, вместе с которой загружают в электролит (рис. 15).
