По мере установки на место поясов черновой формы монтировался внутренний металлический каркас из круглого арматурного железа. Стык арматуры делался внахлестку. Одновременно устанавливалась опалубка внутренней стороны оболочки из строительной фанеры по обычным дощатым кружалам.

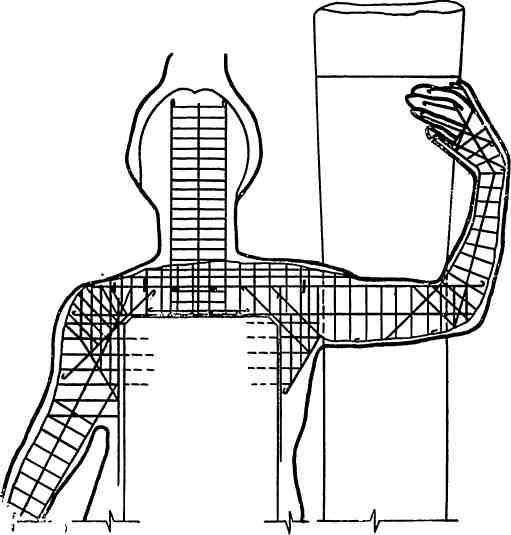

Арматура верхней части железобетонного остова скульптуры

Для бетонирования оболочки применялся бетон прочностью 250 кг/см² (с водоцементным отношением до 0,45; осадка конуса — 12 см), в узких сечениях — цементно-песчаный раствор 1 : 1. Бетон и раствор к месту укладки подавались скороподъемником в тачке с небольшим бункером. Перед укладкой производился электропрогрев бетона.

Бетонирование велось по поясам, причем установка форм и арматуры каждого верхнего пояса делалась после достаточного упрочнения бетона нижнего пояса. Уплотнение бетона велось глубинным вибрированием, а в узких местах — штыкованием. После окончания бетонирования четвертого пояса черновые формы нижних трех поясов разбивались.

Головы скульптур собирались и бетонировались отдельно, в теплом помещении (на 28-м этаже здания) и затем устанавливались на место с помощью крана.

Окончательная отделка скульптур производилась в теплое время и заключалась в очистке, заделке швов, вставке на растворе белого цемента отдельных плиток и т. д.

Приложение № 5 ЭЛЕКТРОСИЛИКАТИЗАЦИЯ (применялась на строительстве в Навои)

В грунт непосредственно у обреза просадочного фундамента с помощью пневматических молотков забиваются пять инъекционных труб в одну линию в метре друг от друга на глубину 2,5—3,0 м.

К крайним трубам, т. е. к первой и пятой, присоединяются отрицательные полюса источника постоянного тока (например, умформер обычного сварочного аппарата, имеющий напряжение под нагрузкой 30—40 в). Положительные полюса этого же источника тока присоединяются ко второй и четвертой трубам.

Во все пять труб нагнетается при давлении от 1 до 3 атмосфер раствор силикатонатрия (удельный вес 1,13 г/см³). Роль второго компонента силикатизации в данном случае выполняют соли грунта. Гелеобразование заканчивается примерно через 2—3 часа, когда поры почти полностью закупориваются гелем и проницаемость грунта резко падает. После окончания нагнетания и извлечения труб скважины тщательно тампонируются.

В результате химической реакции на частицах грунта в пределах пор мгновенно образуется пленка геля кремнекислоты, которая интенсивно упрочняется через 15 суток и полностью затвердевает через 30 суток.

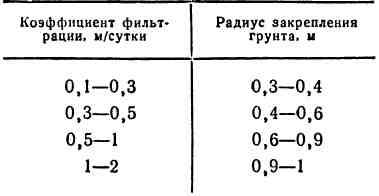

Радиус закрепления грунта вокруг одной трубы-инъектора зависит от коэффициента фильтрации грунта. Для ориентировки может служить следующая таблица:

Количество закрепляющего раствора в литрах Q, расходуемого на одну заходку инъектора, определяется по формуле Q = V₃hk₃, где V₃ — объем закрепляемого грунта, h — пористость грунта в %, k₃ — коэффициент (для песков — 5, для лессовых грунтов — 8, для плывунов — 15).

После окончания нагнетания первой захватки из пяти труб, т. е. примерно через 2—3 часа после начала нагнетания, трубы вытаскиваются и забиваются на те же расстояния далее по периметру фундамента.
