При этой плотине сооружены небольшая гидростанция и два железобетонных шлюза, один нормальных размеров, другой поменьше — для прохода мелких судов пригородного сообщения. Подъем уровня Москвы-реки в пределах города (до отметки 120 м над уровнем моря) позволил разобрать ставшую ненужной Бабьегородскую плотину у фабрики «Красный Октябрь».

Вторая плотина со шлюзом и гидростанцией построена у с. Карамышево. Она обеспечивает глубину не менее 3,5 м на всем протяжении реки от Московских пристаней до начала канала и даже выше его. Недалеко от Карамышевской плотины у с. Хорошево сделано спрямление излучины реки, сократившее путь на 4,6 км. В пределах этого спрямления расположены быстродействующие аварийные ворота, преграждающие в случае надобности проток воды.

Для того чтобы лучше, зримее представить грандиозность стоящей перед строителями задачи, напомню, что в системе канала Москва — Волга, включая водопроводную ветвь канала и реконструкцию Москвы-реки, надо было построить двести основных и сорок вспомогательных сооружений.

Среди них одиннадцать шлюзов, три железобетонные плотины, четырнадцать земляных плотин и дамб, пять насосных станций, пятнадцать гидроэлектростанций, девятнадцать железнодорожных и шоссейных мостов, два тоннеля и два путепровода, аванпорт, речной пассажирский вокзал, четырнадцать паромных переправ, двенадцать пристаней и остановочных пунктов, маяк, водопроводная и очистительная насосные станции, водоспуски и водосбросы, лотки и многие другие сооружения.

Каждое из них по тем временам было сложным и трудным гидротехническим сооружением. Вот краткие описания некоторых объектов канала.

Шлюзы. Размеры их — длина 290 м, ширина 30 м, глубина 5,5 м, а также сечение самого канала (глубина 5,5 м и ширина по уровню воды 85,5 м) позволяют свободное плавание крупных судов. Шлюзы железобетонные, массивного типа, с днищем толщиною до 5 м, составляющим одно целое со стенами. Верхние ворота представляют собой мощные сегментные щиты, служащие одновременно и затворами, с помощью которых производится наполнение камеры водой. Нижние ворота двустворчатого типа. Все ворота металлические с деревянной обшивкой. Опорожнение камеры производится через галереи в нижней голове шлюза, перекрываемые плоскими металлическими щитами. Все механизмы и пульты управления заключены в специальные башни управления, архитектурно оформленные и расположенные по две на каждой голове шлюза. Управление шлюза производится с центрального пульта и полностью автоматизировано.

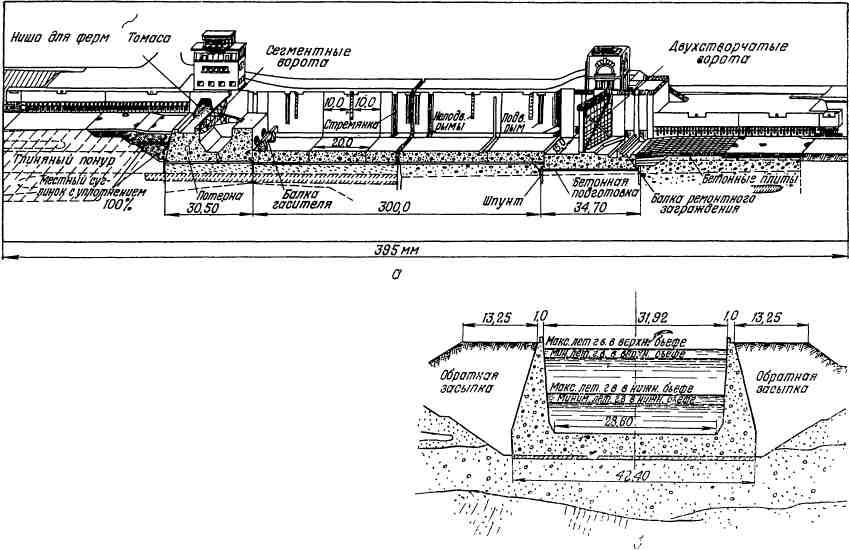

Схематический чертеж шлюза: а — разрез по оси шлюза, б — поперечный разрез

Насосные станции. На каждой из пяти насосных станций волжской «лестницы» шлюзов установлено по четыре уникальных для того времени насоса, поднимающих по 25 куб. м воды в секунду на высоту 8—8,5 м. До строительства этих насосных станций в СССР изготовлялись насосы производительностью не свыше 2,4 куб. м/сек. После сравнения ряда вариантов были приняты насосы типа Каплана (пропеллерные, с поворотными лопатками, диаметр рабочего колеса 2,3 м). Изготовлялись эти насосы на московском заводе «Борец». Коллектив завода вместе со строителями канала провел большую исследовательскую работу, в результате чего коэффициент полезного действия насосов (0,86) превысил известные для того времени достижения зарубежных заводов. Стальные лопатки и втулки насосов отливал завод имени Ленина в Ленинграде. Пустотелые валы для насосов длиной 16 м изготовлял Ижорский завод в кооперации с Кировским заводом, а моторы по 3 тыс. квт поставлял Харьковский электромеханический завод. Сами здания насосных станций монументальные и выглядят довольно красиво.

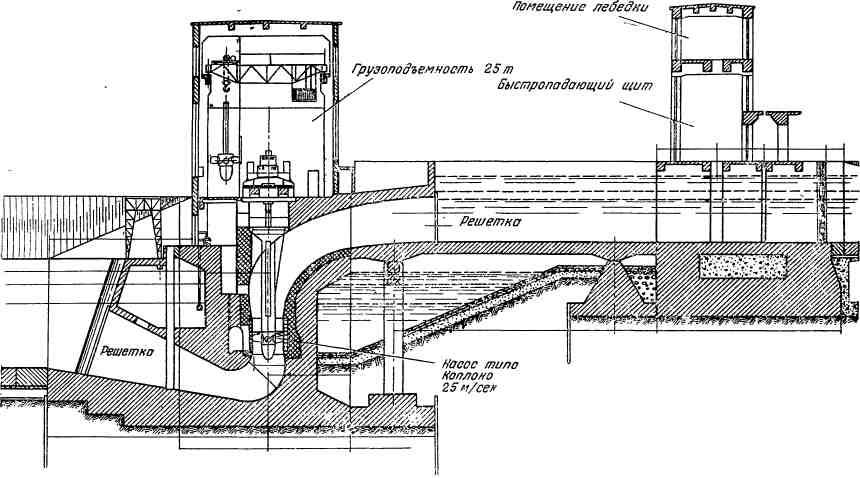

Схема-разрез насосной станции

Бетонные плотины. Наиболее крупная железобетонная плотина построена на Волге в головном узле канала. Эта плотина имеет семь водосливных пролетов и четыре донных. Пролеты перекрываются плоскими металлическими щитами, поднимаемыми портальными электрическими кранами. Две большие железобетонные плотины построены на Москве-реке у сел Карамышево и Перерва. Эти плотины держат напор воды примерно по 6 м и имеют по семь пролетов длиной по 20 м каждый, перекрываемых сегментными щитами с льдосбросными клапанами на них. Кроме того, в системе канала построено семь железобетонных водосбросов, представляющих собой железобетонные плотины с металлическими затворами.

Земляные плотины в большинстве отсыпаны из однородных песчаных или супесчаных грунтов с глиняным экраном с напорной стороны плотин. Высота земляных плотин от 16 до 34 м. При плотинах сооружены донные водоспуски в виде стальных труб, проходящих в железобетонных штольнях. Большинство плотин имеет также железобетонные водосбросы с металлическими затворами, расположенные в специальных каналах в обход плотины.

О масштабах строительства канала весьма убедительно говорят и такие данные:

Земляные работы всех видов составили 151,4 млн. куб. м (максимальная интенсивность земляных работ доходила до 8,4 млн. куб. м в месяц). Кроме того, при разработке карьеров гравия, песка и глины вынуто 56 млн. куб. м.

Уложено бетона и железобетона 3 млн. 110 куб. м. Следует отметить, что отдельные заводы, обслуживающие крупные узлы сооружений, достигали производительности 3 тыс. куб. м бетона в сутки. Наиболее высокие темпы были в летние месяцы 1936 г., когда велось бетонирование большинства шлюзов и всех насосных станций. В этот период укладывалось 180 тыс. куб. м бетона в месяц.

6 млн. 350 тыс. кв. м откосов канала были укреплены камнем. Для сооружения канала потребовалось: металлических конструкций — 35 тыс. т, леса — 2 млн. 350 тыс. куб. м, цемента — 850 тыс. т, камня и гравия — около 7 млн. куб. м, кирпича — 110 млн. штук.

Общая сметная стоимость сооружения канала составляла (в ценах 1937 г.) около 2 млрд. руб., в том числе канал Москва — Волга — 1,8 млрд. руб., Сталинская насосная станция, Хорошевское спрямление Москвы-реки, дноуглубительные работы на Москве-реке — 170 млн. руб.

Добавим, что канал, несмотря на огромные масштабы и сложность, был сооружен в рекордные сроки — 4 года и 8 месяцев, 1 мая 1937 г. по каналу прошли первые волжские пароходы. А главнейшие сооружения были возведены в два — два с половиной года! Это был настоящий трудовой подвиг. И обусловливался он не только энтузиазмом строителей.

Бытует представление, что весьма трудоемкие земляные и бетонные работы на канале были выполнены в основном вручную. Это не так. На строительстве канала работали 171 экскаватор, 1600 автомашин, 275 тракторов, 150 паровозов, 225 мотовозов, 2113 железнодорожных платформ, 240 бетономешалок (с емкостью барабана до 2250 л), 1100 электровибраторов, 5750 электромоторов и много других машин и приспособлений.

Характерно, что строительство канала Москва — Волга явилось первым крупным строительством в СССР, которое осуществлялось почти исключительно с применением советского оборудования. Можно отметить, что Волховстрой и Днепрострой возводились с использованием только зарубежного строительного оборудования.

Гидромеханизация, возглавляемая крупнейшим специалистом в этой области Николаем Дмитриевичем Холиным, впервые в СССР была применена на строительстве канала в столь крупном масштабе как для выемок грунта, так и для намыва крупных земляных плотин и дамб. На канале работало свыше 190 гидромониторных установок.

К слову сказать, инженер Н. Д. Холин был в нашей стране пионером внедрения гидромеханизации в производство земляных работ и в горнорудное дело. Красивый, стройный, с небольшой бородкой, всегда элегантно, но скромно одетый, с белоснежным воротничком, он среди нас, обычно одетых в кожаные куртки и болотные сапоги (и не всегда бритых), производил впечатление даже своим внешним видом. Это был интеллигент в лучшем смысле этого слова. Проведенная им громадная работа немало способствовала своевременному завершению строительства канала и по заслугам была отмечена орденом Ленина.
