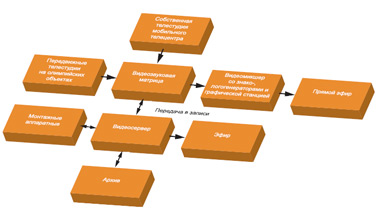

Во время соревнований информация на эти комплексы приходит одновременно по десяткам каналов со всех олимпийских объектов. Видео и звук поступают на электронные коммутационные SDI-матрицы. Эти устройства позволяют оперативно выбирать представляющую интерес информацию и направлять ее в разные части телецентра. Часть поступает на видеосерверы или видеомагнитофоны для записи и последующей обработки и монтажа, а часть – непосредственно на видеомикшер для трансляции в прямом эфире. Видеомикшер обеспечивает плавный переход от одного сюжета к другому с различными спецэффектами. Подключенные к нему знакогенератор и графическая станция повышают зрелищность, добавляя к картинке необходимые тексты и заставки. Логогенератор формирует на видеоизображении фирменный знак канала.

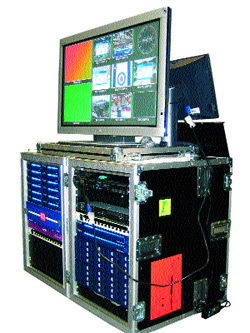

Видеосервер позволяет записывать, просматривать видеоматериалы, управлять ими, импортировать и экспортировать файлы в различных форматах, выдавать в эфир сформированные клипы и стоп-кадры. Специальное

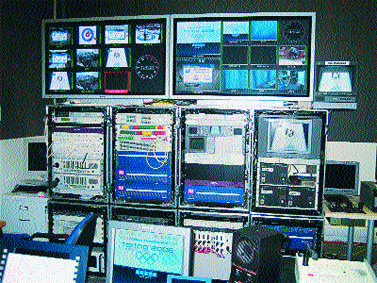

Обработка информации обычно производится в монтажных аппаратных (их, как правило, четыре-пять) силами координатора, звукорежиссера, видеоинженера и их помощников (каждому нужно отдельное рабочее место). Важными компонентами телецентра являются система синхронизации и мобильная трехкамерная студия, из которой ведутся выпуски спортивных новостей и дневников (в нее же приглашаются для интервью спортсмены, тренеры, руководители делегаций и другие лица). Система служебной четырехпроводной связи позволяет режиссеру с настольного пульта руководить операторами в студии и комментаторами на стадионах, а также общаться с техническими службами и студиями в Москве. Для контроля каналов на входе и выходе телецентра используется многооконная система отображения, построенная на базе специальных видеопроцессоров (Miranda, Leitch), которые позволяют разбивать экран на различное число окон (от 4 до 16). В каждом окне отображается картинка из отдельного источника с наложенным на изображение индикатором звука в канале. Все это выводится на две плазменные панели диагональю 50 дюймов (см. фото).
Технологически российские выездные комплексы мало отличаются от зарубежных. И там и там используется практически одно и то же оборудование от известных – в узких кругах – производителей, работающих на ниве профессионального телевидения (канадской компании Leitch Technology, американской Wohler Technologies и британских Snell & Wilcox и Prospect Electronics; как неполиткорректно говорили в начале 90-х про PC, используется исключительно «белая сборка»). Но отличия все же есть – главным образом в объемах. Например, у нас на канал работает пара десятков журналистов и техников, и они делают две программы, а у американцев – двести человек, одновременно делающих несколько программ; соответственно размер помещений и количество оборудования совсем другие.
В мире постоянно меняются форматы вещания, и к каждой следующей Олимпиаде приходится дорабатывать оборудование под эти изменения. Иначе наше телевидение просто не сможет принять и обработать сигнал из-за несовместимости техники.
Схема изменений форматов сигналов за последние десять лет примерно такая: аналоговое видео и звук – цифровой видеосигнал с аналоговым звуком – цифровой видеосигнал с внедренным цифровым звуком – гибридный сигнал (часть в стандартном разрешении, часть в HDTV) – сигнал HDTV с многоканальным звуком. Развитие идет в направлении внедрения серверных технологий, IP-вещания и HDTV-телевидения.
Телецентры для HDTV уже давно существуют в Японии, Америке и Европе, правда, в разных версиях формата. Самый передовой – европейский формат с разрешением 1920х1080 с чересстрочной разверткой (1080i). В Старом Свете пока ведутся лишь тестовые передачи в этом формате (через спутник Eutelsat); однако HDTV-репортажи из Турина можно принимать в открытом виде.
Для аппаратных HDTV обычное оборудование (если не считать коммутационных матриц и систем связи) не подходит, поскольку в данном случае требуется гораздо более высокая скорость потока (1,485 Гбит/с по сравнению с 270 Мбит/с для телевидения «стандартной четкости», SDTV). Комплектующие для обработки этого сигнала дороже, а значит, и цена на HDTV-оборудование существенно выше. Для съемки используются широкоформатные HDTV-камеры со специальной оптикой, более высокие требования предъявляются и к осветительной технике. Видеомониторы тоже специальные, с форматом изображения 16:9. Применяются специальные видеомикшеры и компьютерная графика. Из-за высокого разрешения камер становятся заметными мельчайшие дефекты костюмов, декораций, макияжа актеров, вибрации камерных штативов и т. д., что опять-таки заставляет применять высококачественные материалы и технологии. Таким образом, стоимость съемочного процесса растет лавинообразно. Кроме того, звук в HDTV шестиканальный, аналогичный звуку Dolby Digital в кинотеатрах, поэтому нужно соответствующее многоканальное звуковое оборудование и высококвалифицированные звукорежиссеры.
Для обеспечения совместимости с окружающим миром телевидения «стандартной четкости» используются специальные понижающие и повышающие преобразователи. Проблемы также появляются при распространении сигнала HDTV. Дело в том, что по обычному коаксиальному
кабелю его нельзя передать на расстояние больше 70 м из-за слишком сильного затухания. Единственный выход – переходить на волоконно-оптические каналы связи.Главная проблема трансляции Олимпийских игр – нужно быстро создать в одном месте условия для работы сотен журналистов и десятков телекомпаний. Для этого за два года до начала Игр всем участникам соревнований и телекомпаниям, планирующим вести передачи, рассылается проект Международного вещательного центра (International Broadcasting Center, IBC). Все вещатели включают в проект свои пожелания и требования к площади помещений, подводке силовых и коммуникационных сетей, размещения редакций, студий, аппаратных и сопутствующего оборудования. Для обеспечения совместимости такого количества систем и чтобы не создавать помех друг другу, на Олимпиадах очень строго отслеживается и согласовывается применение любых радиоизлучающих устройств – радиомикрофонов, радиостанций, радиорелейных и спутниковых систем.
Выделяются хостброадкастеры – компании, которым выдается разрешение на формирование программ для целых государств или регионов. Например, Европейский вещательный союз имеет возможность устанавливать свое оборудование на олимпийских стадионах, формировать исходные картинки с компьютерными титрами и со звуковым «интершумом» (звук с микрофонов, установленных на спортивных аренах) и раздавать их потребителям в IBC, которые на ее основе формируют свои национальные репортажи.
Наконец согласования заканчиваются, и за пару месяцев до Олимпиады здание IBC возводится на пустом месте из временных конструкций. Далее все завозят свое «железо», монтируют и запускают его. Одновременно масса оборудования устанавливается на олимпийских стадионах.
Специалисты, обслуживающие технику, размещают ее в отведенных помещениях и готовят к работе. Попутно выясняется, все ли оборудование пережило транспортировку, если нет – по возможности срочно осуществляется замена поврежденной техники.
Например, в 2000 году при доставке в Сидней мобильного телецентра телекомпании «НТВ+» был разбит 42-дюймовый плазменный монитор за 20 тысяч долларов и потерян ящик №35, оцененный перед отправкой для страховой компании в 50 долларов. Если эта потеря была хоть и чувствительной, но всего лишь неприятностью, то вторая оказалась катастрофой. В ящике весом 82 кг находились сотни заранее подготовленных, распаянных и точно отмеренных кабелей, часть которых оканчивалась специальными нестандартными разъемами. Тогда нашим сотрудникам пришлось срочно изготавливать второй комплект кабелей. Через пять суток все было восстановлено. А до зажжения олимпийского огня оставалось шесть часов…
На нынешней Олимпиаде при транспортировке в Турин был поврежден… «ударопрочный» рэк-кейс с принадлежащим «ВГТРК» видеосервером Оm-neon. Сервер стоимостью четверть миллиона долларов вышел из строя, но был вовремя восстановлен специально вызванными представителями фирмы-производителя.
