Системные платы

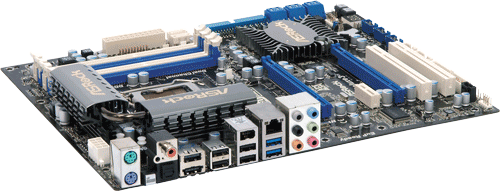

ASRock P55 Deluxe3
Реальная
Компания, предоставившая устройство для тестирования: ASRock Inc., www.asrock.com
Оценка: отлично
Достоинства. Полноценная реализация SATA III/USB 3.0; высокое качество компонентов и дизайна.
Недостатки. Ощутимая стоимость.
В 2009 г. компания Intel порадовала поклонников своих процессорных технологий новой серией ЦП (Lynnfield, разъем LGA 1156) с набором системной логики Р55 Express, который уместился в одну микросхему РСН (platform controller hub). Мы уже рассмотрели немало системных плат на базе этого РСН, и сейчас настал черед ASRock P55 Deluxe3. Обращаем внимание на финальную тройку в названии, потому что просто ASRock P55 Deluxe – наименование платы, которая появилась на рынке еще осенью, сразу после объявления Intel РСН Р55. Нам же на тестирование досталась именно ASRock P55 Deluxe3 rev. 1.02 с версией BIOS P1.20.
В данном случае цифра 3 появилась в названии системной платы не как указание на очередное устройство в серии, а в качестве обозначения особенностей данной модели. До недавнего времени эта компания была известна прежде всего как производитель не самых дорогих и претенциозных, но вполне надежных плат с большими возможностями. С выходом моделей на базе РСН Р55 компания нацеливается уже на верхнюю часть среднего ценового диапазона. Однако ASRock P55 Deluxe3 обладает особенностями, способными оправдать ее высокую цену.
Рассматриваемая системная плата выпущена под логотипом ASRock True 333. Продукты этой серии оснащаются высококачественными комплектующими (например, твердотельными конденсаторами ASRock DuraCap, срок службы которых как минимум вдвое превосходит срок, характерный для традиционных конденсаторов). Кроме того, три тройки в названии серии свидетельствуют о реализации на входящих в нее платах трех новейших скоростных технологий обмена данными: USB 3.0, SATA III и eSATA III.
С маркетинговой точки зрения нельзя обойтись без указания на присутствие в продукте этих модных интерфейсов. Правда, соответствующей периферии на рынке пока немного, она довольно дорогая, да и заявленные скорости обмена реализует не всегда в полной мере. Последнее утверждение в основном относится к SATA III: известная микросхема Marvell 88SE9128, обеспечивающая обмен данными по каналу SATA III со скоростью 6 Гбит/с, обычно присоединяется на современных системных платах к шине PCI Express, – одной из тех, что непосредственно контролируют РСН Р55. Тонкость заключается в том, что эта шина не является высокоскоростной: она соответствует стандарту скорости PCI Express первого поколения, т. е. обеспечивает пропускную способность до 250 Мбайт/с. В результате контроллер SATA III способен обмениваться данными с периферией на полноценных 6 Гбит/с, а микросхема USB 3.0 – на 5 Гбит/с, однако между ними и РСН (фактически «южным мостом» в прежней терминологии) образуется «бутылочное горлышко».
Действительно, большинство современных накопителей с интерфейсами SATA III не достигают теоретического максимума по скорости обмена, даже если говорить об SSD. Однако, если состоятельный владелец системной платы захочет собрать на ее основе компьютер с RAID-массивом из полупроводниковых накопителей, его наверняка будет ожидать неприятный сюрприз.
Специалисты компании ASRock приняли вызов РСН Р55 и нашли достойный выход: контроллеры SATA III и USB 3.0 обмениваются с фирменным мостом ASRock True 333 Bridge по полноценным шинам PCI Express 2.0 с пропускной способностью 500 Мбайт/с, да и сам этот мост соединяется с РСН Р55 широким информационным каналом (PCI Express 2.0 x16). В результате паспортная максимальная скорость обмена данными с периферией SATA III и USB 3.0 оказывается достижимой.
Мы протестировали ASRock P55 Deluxe3 на стенде под управлением 32-разрядной ОС Windows 7 Максимальная с комплектом видеодрайверов ATI Catalyst 10.2 (32-разрядная
глубина цвета, частота кадровой развертки 60 Гц). Стендовое оборудование было представлено платформой на базе четырехъядерного 2,93-ГГц процессора Intel Core i7 870, 4-Гбайт памяти Kingston HyperX DDR3 Memory KHX2133C8D3T 1K2/4GX KIT OF 2 и графической платы Sapphire HD 5670 1GB GDDR5 PCI-E HDMI/DVI–I/DP (ГП ATI Radeon HD 5670). Система оснащалась 2-Тбайт жестким диском SATA Seagate Barracuda XT 2TB ST32000641AS, использовался 24-дюйм ЖК-монитор Acer AL2416W.CPU-Z v 1.53 показал значения Core Speed – 3211,6 МГц, Bus Speed – 133,8 МГц, QPI Link – 2408,6 МГц, Memory Frequency – 802,9 МГц при таймингах 8.0-8-8-24. Обнаружен «запас прочности» по увеличению частоты памяти на 10 %. По данным SiSoft Sandra 2010 Lite, пропускная способность памяти Int/Float Buffd SSE2 составила 20,0/20,0 Гбайт/с, Memory Latency (Random Access) – 65 нс, Processor Arithmetic Dhrystone iSSE4.2/Whetstone iSSE3 – 83,6/68,2 GIPS/GFLOPS, Physical Disks Drive Index – 111 Мбайт/с при времени случайного доступа 18,0 мс. 3DMark Vantage 1.0.1 выдает интегральный рейтинг на уровне P6209, BAPCo SYSmark 2007 Preview 1.06 (1280х1024) – 240, а PCMark Vantage Build 1.0.2 – 9192 балла (рейтинг HDD при этом – 6123 балла).
Таким образом, ASRock P55 Deluxe3 продемонстрировала весьма высокую производительность. Учитывая, что эта плата совместима с оборудованием SATA III и USB 3.0, ее можно будет использоватьеще долгое время – пока процессорное гнездо LGA 1156 продолжит доминировать в средней и нижней части верхнего рыночного сегмента.

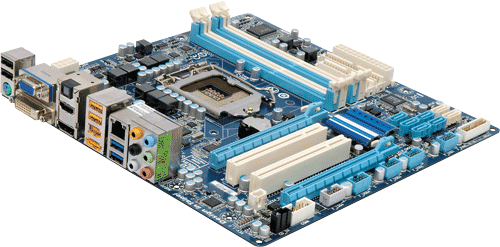

GIGABYTE GA-H57M-USB3
Реальная розничная цена: 170 долл.
Компания, предоставившая устройство для тестирования: GIGABYTE Technology, www.gigabyte.ru
Оценка: очень хорошо
Достоинства. Достойная реализация возможностей РСН Н57 в формфакторе Micro-ATX, множество дополнительных средств (канал IDE, разъемы PS/2 и др.) и фирменных технологий.
Недостатки. Определенные недочеты в функционировании BIOS доставшегося нам для испытаний образца; избыточный разъем типоразмера PCI Express x16, обеспечивающий на деле работу плат расширения лишь в режиме х4.
Новую схему именования наборов системной логики Intel, которые предназначены для наиболее актуальных процессоров под гнездо LGA 1156, трудно назвать логичной. Как минимум – в отношении НМС Н55 и Н57. Первым набором микросхем (точнее, единственной микросхемой РСН) для LGA 1156 стал Р55 Express. Поэтому резонно было бы предположить, что в точности соответствующий ему по базовым параметрам, однако оснащенный дополнительной шиной FDI (для передачи графическому интерфейсу потока данных со встроенного в процессор видеоядра) набор системной логики для компьютеров потребительского класса будет маркироваться как Н55.
Однако под именем Н55 выступает заметно более урезанный по возможностям РСН, – в частности, построенные на Н55 системные платы не позволяют организовывать RAID-массивы штатными средствами. Н57, однако, почти в точности воспроизводит возможности Р55 – за тем исключением, что обеспечивает работу шины FDI. По-хорошему Intel следовало бы вместо нынешнего Н55 использовать обозначение Н53, а вместо Н57 – Н55. Однако тут в дело вступают маркетинговые соображения: отпускные оптовые цены на РСН Р55 и Н55 одинаковы, а на Н57 – выше (примерно на 3 долл. за микросхему, что при титанических объемах поставок приносит корпорации немалые дополнительные прибыли).
