Системная плата – и ее внешний вид с так красиво смотрящимися охлаждающими элементами это подчеркивает – нацелена явно на верхнюю часть среднего ценового диапазона. Об этом свидетельствует и наличие логотипа Biostar Dura-MAX: он означает, что при производстве данной модели были применены специально подобранные компоненты высокого качества, такие как твердотельные конденсаторы. Схема обвязки процессорного гнезда также выполнена с большим тщанием: на сам ЦП (главный вычислительный узел) приходится восемь фаз питания; на ту часть его кристалла, где располагаются контроллеры памяти и графической подсистемы – еще четыре, на питание модулей ОЗУ – две фазы.
Вместе с заботой о производительности инженеры компании не оставили своим вниманием и вопросы экономии энергии. Технология Biostar G.P.U (имеется в виду Green Power Utility) обеспечивает
В остальном возможности платы вполне соответствуют стандартам, заданным РСН Р55. На нее можно установить один или два графических адаптера, контроллер которого (которых) располагается на процессоре, причем обе технологии спаривания графических плат – ATI CrossFireX и NVIDIA SLI – будут работать как полагается. Восемь портов USB 2.0 уже выведены на заднюю панель платы; еще шесть можно подключить извне. Микросхема LSI FW322 обеспечивает функционирование двух каналов FireWire (один порт выведен на заднюю панель). Контроллер JMicron JMB363 реализует единственный канал PATA, к которому можно традиционно подключить два соответствующих устройства (а больше в наши дни вряд ли кому-то потребуется). Кроме того, тот же контроллер отвечает за работу двух соединителей eSATA. Портов Gigabit Ethernet тоже два: один реализован средствами самого РСН Р55, работу другого обеспечивает контроллер Realtek RTL8111DL.
Контрольные и диагностические возможности Biostar TPower I55 представлены кнопками включения и перезагрузки, сброса установок CMOS, POST-панелью, а также набором фирменных специально предусмотренных точек для замера контрольных значений питающего напряжения – Biostar Voltage Point. Эти точки располагаются поблизости от разъема питания платы и позволяют точнее диагностировать неполадки с питанием, если таковые возникнут.
Множество контрольных и диагностических факультативных функций, доступных владельцу Biostar TPower I55, говорят о том, что перед нами – плата, предназначенная не в последнюю очередь для разгона. Так и есть: обширный раздел в BIOS, который носит название Over-Clocking Navigator, позволяет регулировать напряжения и частоты работы основных компонентов, а также отключать (или, напротив, принудительно активизировать) энергосберегающие функции – для вычислительного узла процессора и для встроенного в него контроллера бывшего «северного моста» по отдельности. Несколько предустановленных режимов разгона и вовсе любому дадут возможность ощутить себя завзятым оверклокером. Даже если к разгону в процессе работы не прибегать, настрой разработчиков платы на него свидетельствует о повышенном внимании к надежности и долговечности компонентов системной платы.
В ходе наших испытаний Biostar TPower I55 раскрыла свои самые привлекательные стороны. По результатам ряда тестов пакета BAPCo SYSmark 2007 она либо вышла на лидирующие позиции, либо разделила первенство с другими представителями рассматриваемой группы. В PCMark Vantage и 3Dmark Vantage достижения ее были уже не столь впечатляющими, однако находились в верхней части итоговой таблицы.
В целом плата проявила себя довольно сбалансированным по функциональности и вполне надежным устройством. С учетом того, что внушительная система охлаждения с тепловыми трубками для РСН Р55 объективно не нужна, можно утверждать, что стоимость платы завышена – поскольку за эти трубки переплачивает в итоге конечный покупатель. Тем не менее в деле разгона лучше переохладить, чем недоохладить, и Biostar TPower I55 в этом отношении как раз обладает весьма солидным запасом прочности.

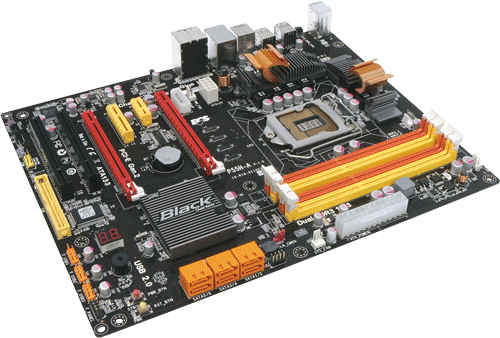

ECS P55H-A
Розничная цена: 4356 руб.
Предоставившая компания: ECS, www.ecs.com.tw
Оценка: хорошо
Достоинства. Невысокая цена.
Недостатки. Не самая выдающаяся производительность.
Годы активного продвижения
на ИТ-рынок системных плат с выделяющим большое количество тепла «северным мостом» сформировали у потребителя такого рода продуктов определенную предвзятость в отношении внешнего вида самих плат. Рядовой пользователь с платами как таковыми в общем-то и не сталкивается – он покупает компьютер в сборе, а если даже нуждается время от времени в несложной модернизации вроде доустановки модулей ОЗУ, предпочитает приглашать для выполнения такой задачи знакомого специалиста.Специалист же, не раз и не два выбиравший системную плату для собственного домашнего ПК, точно знает: чтобы повысить производительность, не переплачивая за оборудование, нужен разгон системы. Даже если разгон не нужен – все равно имеет смысл подбирать ориентированные на него компоненты, поскольку их надежность по умолчанию выше средней. А что является главным врагом разгона? Избыточное тепловыделение в нештатных режимах работы. Значит, чем эффективнее дизайн компьютерных компонентов с точки зрения теплоотвода, тем они предпочтительнее.
Именно поэтому «настоящие оверклокерские» системные платы недавнего прошлого выглядели как наружная поверхность танка с навешенными на нее злементами активной брони, – ее ребристые прямоугольники очень напоминают радиаторы, которыми снабжались «северные мосты». Частенько на такие радиаторы ставились еше и вентиляторы, ведь тепловыделение «северного моста» составляло обычно 25 Вт, а под разгонной нагрузкой заметно превышало это значение. Так что чем внушительнее смотрелась охлаждающая обвязка системной платы (радиаторы на «северном» и «южном» мостах, на разводке питания процессорного гнезда, соединенные тепловыми трубками), тем более солидное впечатление такая плата производила.
С выходом же РСН Р55 для ЦП на ядре Lynnfield оказалось, что радиаторы не нужны. Вообще. Даже при разгоне (в разумных пределах) тепловыделение микросхемы системной логики Р55 не достигает таких величин, для которых потребовался бы более существенный теплоотвод, чем обеспечиваемый естественной циркуляцией воздуха в системном блоке под воздействием охладителя ЦП и графического адаптера. Но… плата без радиатора (и даже радиаторов) смотрится, право, несолидно.
Поэтому инженеры ECS были в общем-то правы, когда снабжали модель P55H-A системой пассивного охлаждения, выполненной по фирменной технологии Qooltech II, – смотрится она действительно впечатляюще. В сочетании с твердотельными конденсаторами, не боящимися разгона, повышенная готовность платы к отводу избыточного тепла повышает ее оверклокерский потенциал – или же запас прочности, если иметь в виду работу в стандартном режиме на протяжении долгого времени и под самыми разнообразными (пусть и не «гоночными») нагрузками. При этом стоимость платы производителю удалось удержать на чрезвычайно привлекательном уровне – это самый недорогой участник тестирования.
ECS P55H-A имеет пару разъемов PCI Express 2.0 x16, однако работа в полноскоростном режиме (х16) возможна только при установке одиночного графического адаптера. Два адаптера уже будут функционировать на такой плате в режиме х8 каждый – это, как уже говорилось, следствие архитектурных особенностей процессоров для гнезда LGA 1156.
Кстати, в данном случае организовать полноценную двухадаптерную конфигурацию удастся только для графических плат с микросхемами ATI. Режим CrossFireX активизируется для пары адаптеров ATI автоматически, тогда как поддержка NVIDIA SLI для РНС Р55 требует лицензирования этой технологии у компании-разработчика. Вполне возможно, что если такое требование со стороны потребителей возникнет, ECS пойдет на приобретение лицензии, и одна из будущих модификаций BIOS рассматриваемой платы уже позволит реализовывать на ней двухадаптерные конфигурации SLI.
Подсистема управления накопителями представлена в ECS P55H-A не только интегрированными в РСН Р55 шестью каналами SATA II, но и дополнительным контроллером JMicron JMB361. Эта микросхема обеспечивает функционирование одного канала PATA, а также выведенного на заднюю панель разъема eSATA. Причем разъем этот не простой: он дает возможность, используя соответствующий репликатор портов, подключить к контроллеру до трех устройств eSATA – с возможностью организации на их основе RAID-массива. Внешний RAID-массив на высокоскоростных накопителях – весьма любопытное решение; вполне вероятно, что такой способ хранения домашних медиаданных для кого-то окажется предпочтительным.
