Особенность реализации звуковой подсистемы на ECS P55H-A заключается в том, что стандартный контроллер Realtek ALC888S, отвечающий за восьмиканальный звук во всех, пожалуй, системных платах с РСН Р55, в данном случае снабжен аналоговыми соединителями для вывода аудиосигнала лишь по схеме 5.1. Это вряд ли можно считать недостатком, особенно в реалиях наших малогабаритных квартир. По большей части востребованы у нас и вовсе системы стандарта 2.1, благо для пары колонок на столе всегда найдется место, а сабвуфер отлично разместится под тем же самым столом. Установить в обычной квартире систему 5.1 уже сложновато, а что касается 7.1, то разместить все ее компоненты так, чтобы в полной мере почувствовать отдачу от них, могут позволить себе немногие. Тем не менее благодаря наличию оптического выхода вывести при желании звук в формате 7.1 с рассматриваемой платы все-таки можно.
Из прочих особенностей ECS P55H-A
Наши испытания продемонстрировали не самую выдающуюся производительность ECS P55H-A: не нашлось ни одного теста, в котором она завоевала бы первенство. Но и назвать ее отстающей по всем параметрам также нельзя, да и разброс итоговых величин на наших тестах в целом не слишком велик. Учитывая низкую цену этой платы и ее архитектурные особенности, можно предрекать ей светлое будущее на российском ИТ-рынке.
Foxconn Inferno Katana
Розничная цена: 6351 руб.
Предоставившая компания: Foxconn, http://foxconn.ru
Оценка: хорошо
Достоинства. Продуманный дизайн.
Недостатки. Ограниченный выбор совместимой высокоскоростной памяти DDR3.
Есть фирмы, которые выпускают продукты под пространными буквенно-цифровыми индексами – и неплохо чувствуют себя на рынке. А есть такие, которые стремятся непременно найти для своих изделий название позвучнее. Компания Foxconn, один из ведущих OEM/ODM-производителей ИТ-рынка, привержена именно второй модели поведения. Быть может, потому, что в ее производственных планах и без того достаточно продуктов с аббревиатурами вместо названий, которые она выпускает под чужими логотипами?

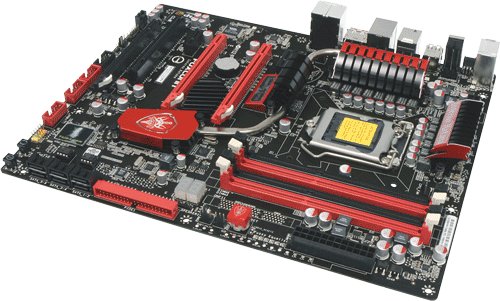

Серия ИТ-продуктов, специально предназначенных Foxconn для любителей оверклокинга и компьютерных игр, носит название Quantum Force. Именно в этой серии появилась системная плата на РСН Р55, получившая имя Inferno Katana – и привлекающая взгляд, в полном соответствии с этим наименованием, черно-алой гаммой, в которой исполнены различные ее элементы. Разумеется, в число этих элементов входят и радиаторы системы охлаждения, соединенные тепловыми трубками: хотя теплопакет самой микросхемы Р55 ничтожен, с точки зрения разгона перестраховка по охлаждению никогда не бывает чрезмерной.
Не меньшее внимание уделили инженеры Foxconn и стабилизации питания процессора, сделав соответствующую схему 12-фазной (питание подсистемы памяти – двухфазное). Три разъема PCI Express 2.0 x16 позволяют установить до трех современных графических адаптеров с технологиями АTI CrossFireX и NVIDIA SLI – впрочем, для полноценной работы в «честном» режиме х16 нужно все-таки, чтобы плата была одна. Обойти ограничения интегрированного в ЦП графического контроллера и РСН здесь не получится.
Набор стандартной для РСН Р55 функциональности обогащен в случае Foxconn Inferno Katana микросхемой VIA VT6308S – она отвечает за работу канала FireWire, реализацию единственного канала IDE, работу кнопок включения, перезагрузки и очистки CMOS, а также контрольной светодиодной панели для диагностики неполадок. Ничего лишнего – например, очень редко нужного в домашних условиях (в том числе даже оверклокерам) второго контроллера Gigabit Ethernet.
Помимо трех разъемов PCI Express 2.0 x16 на Foxconn Inferno Katana присутствуют пара PCI Express 2.0 x1 и единственный PCI. Немного – но опять-таки и неиспользуемых гнезд на плате будет оставаться меньше, и переплачивать за избыточную, невостребованную функциональность не придется.
Наши испытания подтвердили, что с производительностью у этой минималистичной системной платы все в порядке. Она стала лидером на нескольких тестах (например, Chache and Memory и Processor Multi-Media из пакета Sandra 2009 Lite, CPU Score из 3DMark Vantage 1.0.1). И это при том, что результаты тестов 3DMark Vantage и PCMark Vantage
были устойчивыми лишь при работе памяти в режиме DDR3-1066. При более высоких частотах памяти возникала несовместимость с 3D-графикой, что подтверждает необходимость тщательного изучения сайта производителя на предмет соответствия подбираемой быстрой памяти реальным возможностям системной платы.GIGABYTE GA-P55-UD6
Розничная цена: 4400 руб.
Предоставившая компания: GIGABYTE, www.gigabyte.ru
Оценка: очень хорошо
Достоинства. Продуманные дизайн и подбор компонентов; высокая производительность.
Недостатки. Довольно высокая цена.

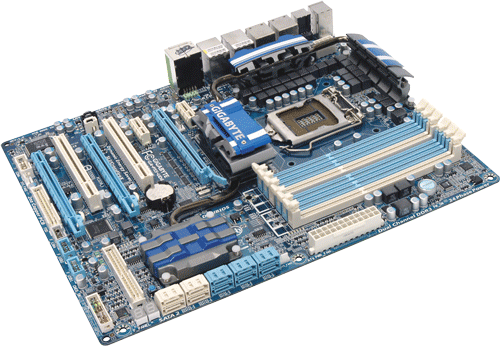

Системная плата, удостоенная нашего отличия «Редакция советует», – это GA-EP55-UD6, старшая модель в Р55-серии GIGABYTE. Традиционно для этого производителя суффикс UD6 в наименовании устройства указывает на отнесение платы к верхнему потребительскому сегменту. О том же недвусмысленно говорит и цена GA-EP55-UD6, особенно внушительная в сопоставлении с ценой ЦП Intel Core i5.
Присущее набору системной логики Р55 ограничение на подсистему PCI Express обойти здесь, конечно, не удалось, и на GA-EP55-UD6 можно смонтировать либо один графический адаптер с полноценным интерфейсом PCI Express 2.0 x16, либо два – в версии x8, либо даже три, однако в таком случае конфигурация CrossFireX предстанет в виде х8+х8+х4.
А вот подсистемы памяти и накопителей данных существенно расширены по сравнению с теми, что рекомендуются в стандарте Intel P55 Express. На плате GA-EP55-UD6 шесть разъемов для оперативной памяти DDR3, причем заявлена возможность работы с частотами 2600+/2200/1333/1066/800 МГц. Следует обратить внимание, что здесь обеспечивается функционирование именно двухканального режима памяти, т. е. на каждый канал выделено по три разъема. Таким образом, присматривать модули DRAM для этой системной платы нужно именно парами, а не тройками.
Оригинальный НМС Intel P55 предусматривает работу до шести устройств SATA II. Однако производитель расширил это число: работа еще двух обеспечивается фирменным контроллером GIGABYTE SATA 2; плюс к тому на плате смонтированы две микросхемы JMicron 362. Благодаря им можно организовать два дополнительных канала SATA II и два eSATA (представлены на задней панели комбинированными гнездами eSATA/USB).
Такое разнообразие разъемов для накопителей обретает смысл, если системная плата попадает в руки ИТ-энтузиаста, который всерьез заботится о сохранности своих данных. На базе контроллера Intel Matrix Storage Technology можно соорудить RAID-массив уровней 0, 1, 5 или 10 и использовать его в качестве основного хранилища информации (например, мультимедийной). Прочие же контроллеры позволят подключить либо отдельные накопители, либо более скромные RAID-массивы (уровней 0, 1 или JBOD) в качестве системного диска, отдельного раздела для хранения зашифрованных важных данных и т. п. Микросхемы GIGABYTE SATA 2 и JMicron 362 прикрыты массивным радиатором, очень напоминающим те, что ранее отводили тепло от «южных мостов».
Нельзя не отметить особое тщание, с которым инженеры GIGABYTE подходят к схемотехнике своих плат. GA-EP55-UD6 несет логотип Ultra Durable 3, а значит, обладает всеми присущими этой серии достоинствами, в том числе специально отобранными твердотельными конденсаторами, катушками с ферритовыми сердечниками, а также токоведущими медными слоями удвоенной по сравнению с индустриальным стандартом толщины. Кроме того, обвязка питания процессора на данной плате – 24-фазная. Точнее, «реальных» фаз в узле стабилизации питания все-таки шесть, однако на каждую линию фазы приходится по восемь транзисторов и четыре дросселя. В результате сглаживание каждого из шести сигналов тактовой частоты ведется в четырех параллельных цепях. Это позволяет значительно снизить сопротивление цепей (и тем самым паразитные потери энергии в виде тепла) и куда более эффективно нивелировать пиковые всплески напряжения.
В ходе наших испытаний плата проявила себя вполне достойно. Показатели ее производительности все время находятся у верхней границы диапазона результатов для рассматриваемой группы, а в ряде тестов (таких, как E-Learning и Productivity из состава пакета BAPCo SYSmark 2007 Preview) она уверенно вырывается вперед. По функциональности она одна из наиболее представительных в выборке. В целом GIGABYTE GA-EP55-UD6 оставила впечатление добротной, производительной основы для сборки наиболее эффективного по соотношению цена/производительность современного ПК для энтузиастов.
