1.Внутреннее устройство Windows (гл. 1-4)

Вы также можете проследить выполнение конкретных процедур обслуживания прерываний (ISR) и отложенных вызовов процедур (DPC), используя встроенную поддержку трассировки событий (подробнее об этом будет рассказано позже) в Windows XP Service Pack 2 или Windows Server 2003 Service Pack 1 (и выше).

1. Инициируйте захват событий, введя команду:

tracelog — start — f kernel.etl — b 64 — UsePerfCounter — eflag 8 0x307 0x4084 0 0 0 0 0 0

2. Остановите захват событий, введя: tracelog — stop

3. Создайте отчеты по захваченным событиям, набрав команду: tracerpt kernel.etl — df — о — report

Это приведет к генерации двух файлов: workload.txt и dumpfile.csv.

4. Откройте workload.txt и вы увидите сводные сведения о времени, проведенном драйверами каждого типа в ISR- и DPC-процедурах.

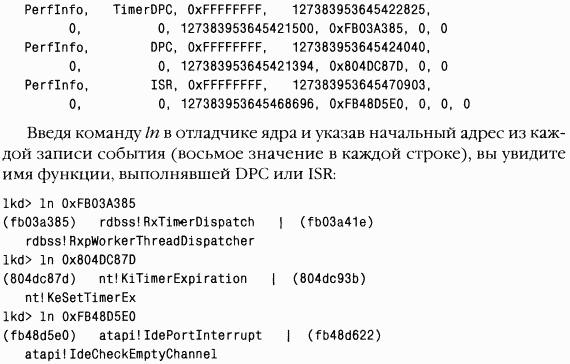

5. Откройте файл dumpfile.csv, созданный на этапе 3; найдите строки, где во втором значении встречается ‹‹DPC» или «ISR». Например, следующие три строки из dumpfile.csv показывают DPC таймера, DPC и ISR:

Первый адрес относится к DPC, вызванному срабатыванием таймера, который был поставлен в очередь клиентским драйвером редиректора файловой системы (file system redirector client driver). Второй относится к DPQ вызванному срабатыванием универсального таймера (generic timer). Наконец, третий — это адрес ISR для порт-драйвера ATAPI. Более подробные сведения см. по ссылке http://wwwmicrosoft. com/wbdc/driver/perform/mmdrv.mspx.

Прерывания APC

APC (asynchronous procedure call) позволяет выполнять пользовательские программы и системный код в контексте конкретного пользовательского потока (а значит, и в адресном пространстве конкретного процесса). Посколькудля выполнения в контексте конкретного потока APC ставятся в очередь и выполняются при IRQL ниже «DPC/dispatch», на их работу не налагаются ограничения, свойственные DPC АРС-процедура может обращаться к ресурсам (объектам), ждать освобождения описателей объектов, генерировать ошибки страниц и вызывать системные сервисы.

APC описывается управляющим объектом ядра — ЛРС-объектом. APC, ждущие выполнения, находятся в очереди ЛРС (APC queue), управляемой ядром. Очереди APC — в отличие от общесистемной очереди DPC — специфичны для конкретного потока, так как у каждого потока своя очередь APC При запросе на постановку APC в очередь ядро помещает его (APC) в очередь того потока, который будет выполнять АРС-процедуру. Далее ядро генерирует программное прерывание с уровнем APC, и поток, когда он в конечном счете начинает выполняться, обрабатывает APC

APC бывают двух видов: режима ядра и пользовательского режима. APC режима ядра для выполнения в контексте целевого потока не нужно «разрешение» со стороны этого потока, тогда как для APC пользовательского режима это обязательно. APC режима ядра прерывает поток и выполняет процедуру без вмешательства или согласия потока. APC режима ядра тоже бывают двух типов: обычные (normal) и специальные (special). Поток может отключить все APC режима ядра, повысив IRQL до уровня APC_LEVEL или вызвав KeEnterGuardedRegion, которая впервые появилась в Windows Server 2003. KeEnterGuardedRegion отключает доставку APC, устанавливая поле Spe-cialApcDisable в структуре KTHREAD вызвавшего потока (об этой структуре см. главу 6). Поток также может отключить только обычные APC режима ядра вызовом KeEnterCriticalRegion, которая устанавливает поле KernelApcDisable в структуре KTHREAD потока.

Исполнительная система использует APC режима ядра для тех задач операционной системы, которые нужно выполнить в адресном пространстве (контексте) конкретного потока. Так, через специальные APC режима ядра она может указать потоку прекратить выполнение системного сервиса, допускающего прерывание, или записать результаты операции асинхронного ввода-вывода в адресное пространство этого потока. Подсистемы окружения используют такие APC, чтобы приостановить поток или завершить себя, а также чтобы получить или установить контекст пользовательского потока. Подсистема POSIX эмулирует через APC режима ядра передачу POSIX-сигна-лов процессам POSIX.

Драйверы устройств также применяют APC режима ядра. Например, если инициирована операция ввода-вывода и поток переходит в состояние ожидания, к процессору может быть подключен другой поток из другого процесса. По завершении передачи данных устройством система ввода-вывода должна как-то вернуться в контекст потока, инициировавшего эту операцию ввода-вывода, чтобы он мог скопировать ее результаты в буфер в адресном пространстве своего процесса. Система ввода-вывода использует для выполнения подобных действий специальные APC режима ядра (применение APC в системе ввода-вывода подробно рассматривается в главе 9).

Некоторые Windows-функции вроде ReadFileEx, WriteFileEx и QueueUser-APC вызывают APC пользовательского режима. Так, функции ReadFileEx и WriteFileEx позволяют вызывающей программе указать процедуру завершения ввода-вывода (completion procedure), которая будет вызвана по окончании операции ввода-вывода. Процедура завершения ввода-вывода реализуется помещением APC в очередь потока, выдавшего запрос на ввод-вывод. Однако обратный вызов процедуры завершения не обязательно происходит в момент постановки APC в очередь, поскольку APC пользовательского режима передаются потоку, только если он находится в состоянии тревожного ожидания (alertable wait state). Поток может перейти в такое состояние, вызвав одну из Windows-функций: либо WaitForMultipleObjectsEx, либо Sleep-Ex. B обоих случаях, как только в очереди появится APC пользовательского режима, ядро прервет поток, передаст управление АРС-процедуре и возобновит его выполнение лишь после завершения АРС-процедуры. B отличие от APC режима ядра, которые выполняются на уровне «APC», APC пользовательского режима выполняются на уровне «passive».

Появление APC может переупорядочить очереди ожидания — списки, определяющие, какие потоки ждут, в каком порядке и на каких объектах (см. раздел по синхронизации далее в этой главе). Если в момент появления APC поток находится в состоянии ожидания, то после обработки АРС-процедуры поток возвращается в состояние ожидания, но перемещается в конец списка потоков, ждущих те же объекты.

Диспетчеризация исключений

B отличие от прерываний, которые могут возникать в любой момент, исключения являются прямым следствием действий выполняемой программы. Windows вводит понятие структурной обработки исключений (structured exception handling, SEH), позволяющей приложениям получать управление при возникновении исключений. При этом приложение может исправить ситуацию, которая привела к исключению, провести раскрутку стека (завершив таким образом выполнение подпрограммы, вызвавшей исключение) или уведомить систему о том, что данное исключение ему не известно, и тогда система продолжит поиск подходящего обработчика для данного исключения. B этом разделе мы исходим из того, что вы знакомы с базовыми концепциями структурной обработки исключений Windows; в ином случае сначала прочитайте соответствующую часть справочной документации Windows API из Platform SDK или главы 23–25 из четвертого издания книги Джеффри Рихтера «Windows для профессионалов». Учтите: хотя обработка исключений возможна через расширения языка программирования (например, с помощью конструкции_try в Microsoft Visual C++), она является системным механизмом и поэтому не зависит от конкретного языка.

B системах типа x86 все исключения имеют предопределенные номера прерываний, прямо соответствующие записям в IDT, ссылающимся на обработчики ловушек конкретных исключений. B таблице 3–2 перечислены исключения, определенные для систем типа x86, с указанием номеров прерываний. Как уже говорилось, первая часть IDT используется для исключений, а аппаратные прерывания располагаются за ней.

Все исключения, кроме достаточно простых, которые могут быть разрешены обработчиком ловушек, обслуживаются модулем ядра — диспетчером исключений (exception dispatcher). Его задача заключается в поиске обработчика, способного «справиться» с данным исключением. Примерами независимых от архитектуры исключений могут служить нарушения доступа к памяти, целочисленное деление на нуль, переполнение целых чисел, исключения при операциях с плавающей точкой и точки прерывания отладчика. Полный список независимых от архитектуры исключений см. в справочной документации Windows API.
