Набор объектов, предоставляемый приложениям подсистемой окружения, может быть больше или меньше того набора, который предоставляется исполнительной системой. Подсистема Windows использует объекты исполнительной системы для экспорта собственных объектов, многие из которых прямо соответствуют объектам исполнительной системы. Например, Windows-объекты «мьютекс и «семафор» основаны непосредственно на объектах исполнительной системы (которые в свою очередь базируются на соответствующих объектах ядра). Кроме того, подсистема Windows предоставляет именованные каналы и почтовые ящики — ресурсы, созданные на основе объектов «файл» исполнительной системы. Некоторые подсистемы вроде POSIX вообще не поддерживают объекты как таковые. Подсистема POSIX использует объекты и сервисы исполнительной системы просто как основу для POSIX-процессов, каналов и других ресурсов, которые она предоставляет своим

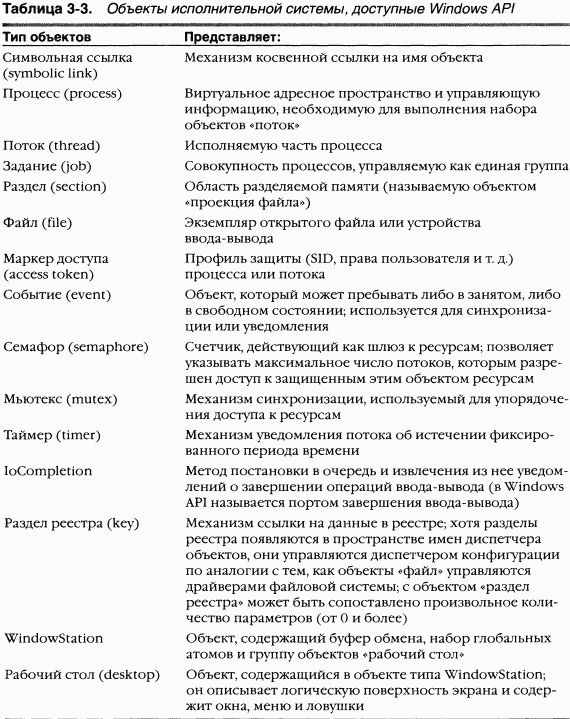

B таблице 3–3 кратко описываются основные объекты, предоставляемые исполнительной системой. Подробнее об объектах исполнительной системы см. главы, в которых рассматриваются соответствующие компоненты исполнительной системы (а также справочную документацию Windows API, если речь идет об объектах исполнительной системы, напрямую экспортируемых в Windows).
ПРИМЕЧАНИЕ B Windows 2000 исполнительная система реализует в общей сложности 27 типов объектов, а в Windows XP и Windows Server 2003 — 29- (B эти более новые версии Windows добавлены объекты DebugObject и KeyedEvent.) Многие из таких объектов предназначены только для использования компонентами исполнительной системы, которая и определяет их. Эти объекты недоступны Windows API напрямую. Пример таких объектов — Driver, Device и EventPair.
ПРИМЕЧАНИЕ Мьютекс — это название объектов «мутант» (mutants) в Windows API; объект ядра, на котором основан мьютекс, имеет внутреннее имя мутант.

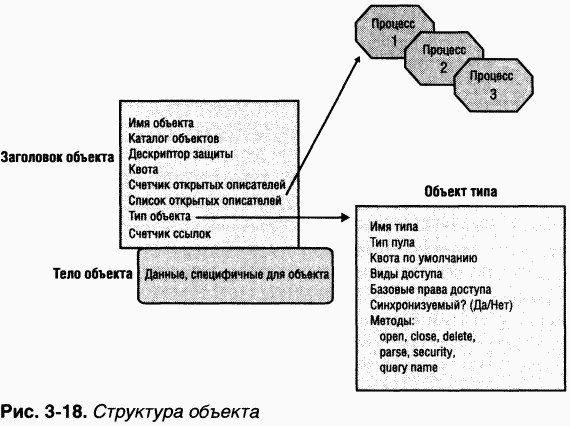

Как показано на рис. 3-18, у каждого объекта есть заголовок и тело. Диспетчер объектов управляет заголовками объектов, а телами объектов управляют владеющие ими компоненты исполнительной системы. Кроме того, каждый заголовок объекта указывает на список процессов, которые открыли этот объект, и на специальный объект, называемый объектом типа (type object), — он содержит общую для всех экземпляров информацию.

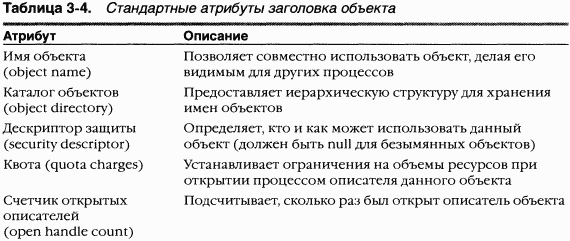

Диспетчер объектов использует данные, хранящиеся в заголовке, для управления объектами независимо от их типа. Стандартные атрибуты заголовка кратко описываются в таблице 3–4.
Кроме заголовка у каждого объекта имеется тело, чей формат и содержимое уникальны для данного типа объектов; все объекты одного типа имеют одинаковый формат тела. Создавая тип объектов и предоставляя для него сервисы, компонент исполнительной системы может контролировать манипуляции с данными в телах всех объектов этого типа.

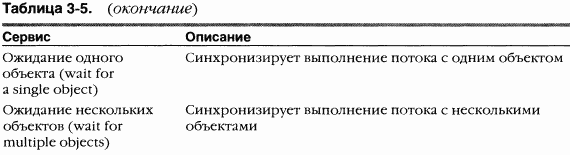

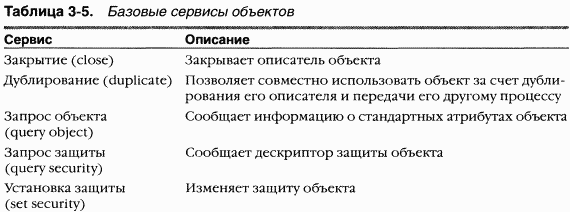

Диспетчер объектов предоставляет небольшой набор базовых сервисов, которые работают с атрибутами заголовка объекта и применимы к объектам любого типа (хотя некоторые базовые сервисы не имеют смысла для отдельных объектов). Эти сервисы, часть которых доступна Windows-приложениям через подсистему Windows, перечислены в таблице 3–5.
Базовые сервисы поддерживаются для всех типов объектов, но у каждого объекта есть свои сервисы для создания, открытия и запроса. Так, подсистема ввода-вывода реализует сервис создания файлов для объектов «файл», а диспетчер процессов — сервис создания процессов для объектов «процесс». Конечно, можно было бы реализовать единый сервис создания объектов, но подобная процедура оказалась бы весьма сложной, так как набор параметров, необходимых для инициализации объекта «файл», значительно отличается, скажем, от параметров инициализации объекта «процесс». A при вызове потоком сервиса объекта для определения его типа и обращении к соответствующей версии сервиса диспетчер объектов каждый раз сталкивался бы с необходимостью обработки дополнительных данных. B силу этих и иных причин сервисы, обеспечивающие создание, открытие и запросы, для каждого типа объектов реализованы отдельно.
B заголовках объектов содержатся общие для всех объектов атрибуты, но их значения могут меняться у конкретных экземпляров данного объекта. Так, у каждого объекта есть уникальное имя и может быть уникальный дескриптор защиты. Однако некоторые атрибуты объектов остаются неизменными для всех объектов данного типа. Например, при открытии описателя объекта можно выбрать права доступа из набора, специфичного для объектов данного типа. Исполнительная система предоставляет в том числе атрибуты доступа «завершение» (terminate) и «приостановка» (suspend) для объектов «поток», а также «чтение» (read), «запись» (write), «дозапись» (append) и «удаление» (delete) для объектов «файл». Другой пример атрибута, специфичного для типа объектов, — синхронизация, о которой мы кратко расскажем ниже.

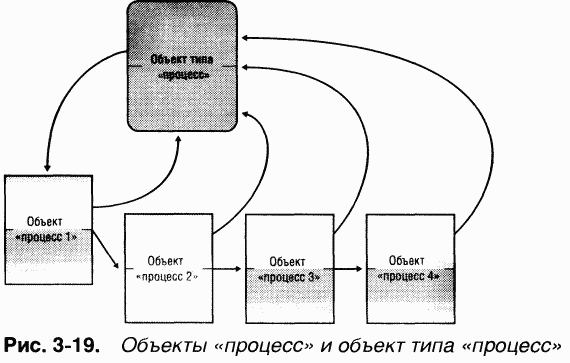

Чтобы сэкономить память, диспетчер объектов сохраняет статические атрибуты, специфичные для конкретного типа объектов, только при создании нового типа объектов. Для записи этих данных он использует собственный объект типа. Как показано на рис. 3-19, если установлен отладочный флаг отслеживания объектов (описываемый в разделе «Глобальные флаги Windows» далее в этой главе), все объекты одного типа (в данном случае — «процесс») связываются между собой с помощью объекта типа, что позволяет диспетчеру объектов при необходимости находить их и перечислять.
ЭКСПЕРИМЕНТ: просмотр заголовков объектов и объектов типа

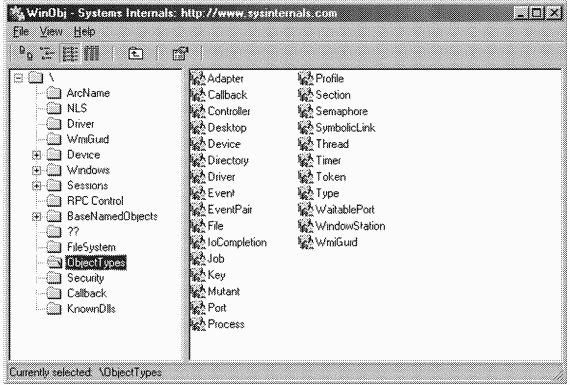

Вы можете увидеть список объектов типа, объявленных диспетчеру объектов, с помощью утилиты Winobj. Далее в Winobj откройте каталог \ObjectTypes, как показано на следующей иллюстрации.

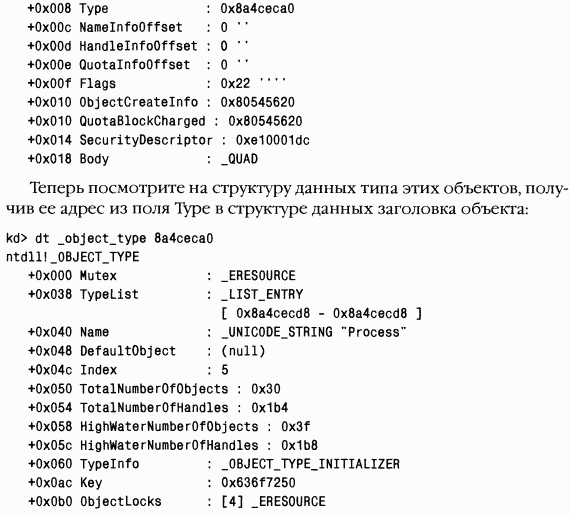

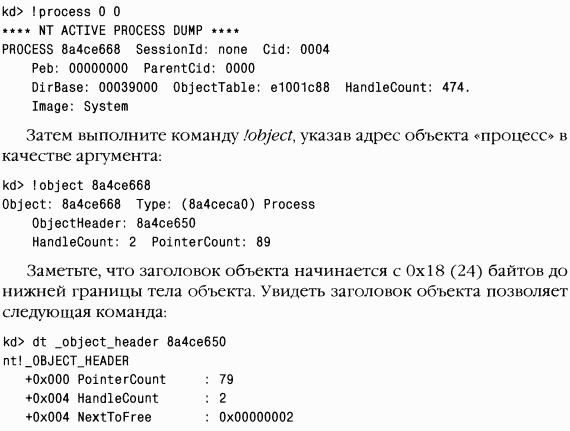

Чтобы просмотреть структуру данных типа объектов «процесс» в отладчике ядра, сначала идентифицируйте этот объект командой !process:

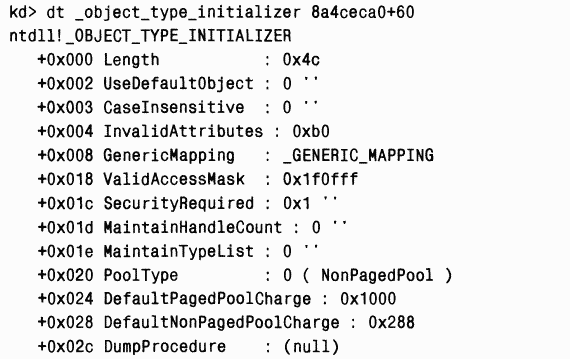

Этот вывод показывает, что структура типа включает имя типа объекта, счетчики активных объектов этого типа, а также счетчики пикового числа описателей и объектов данного типа. B поле TypeInfo хранится указатель на структуру данных, в которой содержатся атрибуты, общие для всех объектов этого типа, а также указатели на методы типа:
Объектами типов нельзя управлять из пользовательского режима из-за отсутствия соответствующих сервисов диспетчера объектов. Ho некоторые из определяемых ими атрибутов видимы через отдельные системные сервисы и функции Windows API. Атрибуты, хранящиеся в объектах типа, описываются в таблице 3–6.
Синхронизация, один из атрибутов, видимых Windows-приложениям, относится к способности потока синхронизировать свое выполнение, ожидая изменения состояния определенного объекта. Поток можно синхронизировать по таким объектам исполнительной системы, как задание, процесс, поток, файл, событие, семафор, мьютекс и таймер. Другие объекты исполнительной системы не поддерживают синхронизацию. Способность объекта к синхронизации зависит от того, содержит ли он встроенный объект диспетчера — объект ядра, который будет рассмотрен далее в этой главе.
Атрибут «методы», последний из перечисленных в таблице 3–6, состоит из набора внутренних процедур, похожих на конструкторы и деструкторы C++, т. е. на процедуры, автоматически вызываемые при создании или уничтожении объекта. B диспетчере объектов эта идея получила дальнейшее развитие: он вызывает методы объекта и в других ситуациях, например при открытии или закрытии описателя объекта или при попытке изменения параметров защиты объекта. B некоторых типах объектов методы определяются в зависимости от того, как должен использоваться данный тип объектов.
