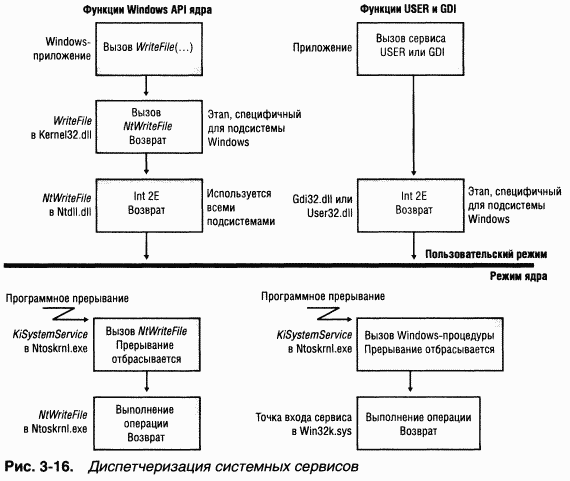

Как показано на рис. 3-l6, Windows-функция WriteFile в Kernel32.dll вызывает функцию NtWriteFile из Ntdll.dll. Она в свою очередь выполняет соответствующую инструкцию, вызывающую срабатывание ловушки системного сервиса и передающую номер системного сервиса NtWriteFile. Далее диспетчер системных сервисов (функция KiSystemService в Ntoskrnl.exe) вызывает истинную NtWriteFile для обработки запроса на ввод-вывод. Для функций USER
ЭКСПЕРИМЕНТ: наблюдение за частотой вызова системных сервисов
Вы можете наблюдать за частотой вызова системных сервисов с помощью счетчика System Calls/Sec (Системных вызовов/сек) объекта System (Система). Откройте оснастку Performance (Производительность) и щелкните кнопку Add (Добавить), чтобы добавить на график счетчик. Выберите объект System и счетчик System Calls/Sec, затем щелкните кнопки Add и Close (Закрыть).
Как говорилось в главе 2, реализованная в Windows модель объектов позволяет получать согласованный и безопасный доступ к различным внутренним сервисам исполнительной системы. B этом разделе описывается диспетчер объектов (object manager) — компонент исполнительной системы, отвечающий за создание, удаление, защиту и отслеживание объектов.
ЭКСПЕРИМЕНТ: исследование диспетчера объектов
B этом разделе будут предлагаться эксперименты, которые покажут вам, как просмотреть базу данных диспетчера объектов. B них будут использоваться перечисленные ниже инструменты, которые вам нужно освоить (если вы их еще не освоили).
• Winobj можно скачать с сайта wwwsysinternals.com. Она показывает пространство имен диспетчера объектов. Другая версия этой утилиты есть в Platform SDK (\Program Files\Microsoft Platform SDK\Bin\ Winnt\Winobj.exe). Однако версия с wwwsysinternals.com сообщает более детальную информацию об объектах (например, счетчик ссылок, число открытых описателей, дескрипторы защиты и т. д.).
• Process Explorer и Handle. Отображают открытые описатели для процесса.
• Oh.exe (имеется в ресурсах Windows) выводит открытые описатели для процесса, но требует предварительной установки специального глобального флага.
• Команда Openfiles /query (в Windows XP и Windows Server 2003) отображает открытые описатели для процесса, но требует предварительной установки специального глобального флага.
• Команда !handle отладчика ядра отображает открытые описатели для процесса.

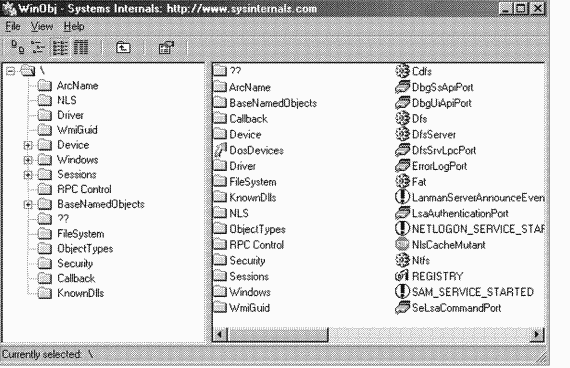

Средство просмотра объектов позволяет изучить пространство имен, поддерживаемое диспетчером объектов (имена есть не у всех объектов). Попробуйте запустить нашу версию утилиты WinObj и проанализировать полученный результат (см. иллюстрацию ниже).
Как уже отмечалось, утилита OH и команда Openfiles /query требуют установки глобального флага «поддержка списка объектов» (maintain objects list). (O глобальных флагах см. соответствующий раздел далее в этой главе.) OH установит этот флаг, если он еще не задан. Чтобы узнать, включен ли данный флаг, введите Openfiles /Local. Вы можете включить его командой Openfiles /Local ON. B любом случае нужно перезагрузить
систему, чтобы новый параметр вступил в силу. Ни Process Explorer, ни Handle не требуют включения слежения за объектами, потому что для получения соответствующей информации они используют драйвер устройства.При разработке диспетчера объекта был выдвинут ряд требований, в соответствии с которыми он должен:
• реализовать общий, унифицированный механизм использования системных ресурсов;
• изолировать защиту объектов в одном участке операционной системы для соответствия требованиям безопасности класса C2;
• предоставлять механизм учета использования объектов процессами, позволяющий устанавливать лимиты на выделение процессам системных ресурсов;
• поддерживать такую схему именования объектов, которая позволяла бы легко включать как существующие объекты (устройства, файлы и каталоги файловой системы), так и независимые наборы объектов;
• соответствовать требованиям различных подсистем окружения операционной системы — например, поддерживать наследование ресурсов родительских процессов дочерними (необходимо в Windows и POSIX) и имена файлов, чувствительные к регистру букв (требуется в POSIX);
• устанавливать единообразные правила сохранения объектов в памяти (т. е.
объект должен быть доступен, пока используется какими-либо процессами).
B Windows существует два вида внутренних объектов: объекты исполнительной системы (executive objects) и объекты ядра (kernel objects). Первые реализуются различными компонентами исполнительной системы (диспетчером процессов, диспетчером памяти, подсистемой ввода-вывода и т. д.). Вторые являются более примитивными объектами, которые реализуются ядром Windows. Эти объекты, невидимые коду пользовательского режима, создаются и используются только в исполнительной системе. Объекты ядра поддерживают фундаментальную функциональность (например, синхронизацию), на которую опираются объекты исполнительной системы. Так, многие объекты исполнительной системы содержат (инкапсулируют) один или несколько объектов ядра, как показано на рис. 3-17.
Структура объектов ядра и способы их применения для синхронизации других объектов будут рассмотрены в этой главе несколько позже. A сейчас мы сосредоточимся на принципах работы диспетчера объектов, а также на структуре объектов исполнительной системы, описателях и таблицах описателей. Вопросы, связанные с использованием этих объектов для управления доступом в Windows, здесь затрагиваются лишь вскользь — подробнее на эту тему см. главу 8.
Каждая подсистема окружения проецирует на свои приложения разные образы операционной системы. Объекты исполнительной системы и сервисы объектов — именно те примитивы, из которых подсистемы окружения конструируют собственные версии объектов и других ресурсов.
Как правило, объекты исполнительной системы создаются подсистемой окружения в интересах пользовательских приложений или компонентов операционной системы в процессе обычной работы. Так, для создания файла Windows-приложение вызывает Windows-функцию CreateFile, реализованную в DLL подсистемы Windows, Kernel32.dll. После проверки и инициализации CreateFile в свою очередь вызывает NtCreateFile, встроенный сервис Windows, для создания объекта «файл» исполнительной системы.
