107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

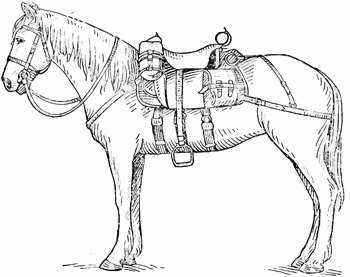

Примечание. Положение вьючных ремней должно быть таким, чтобы наличие предметов (попоны, шинели и т. д.), лежащих сверху кобур и переметных сум, или отсутствие этих предметов не вызывало необходимости в перестегивании вьючных ремней; с этой целью в двойных ремнях 78 и 79 пряжка, ветви ремня, удерживающая кобуру или суму, должна быть у края кобуры или сумы; при застегивании на эту пряжку ремень должен находиться под гортикамн 99 и 100, застегивающими крышки кобур и сум.

63. Вьючные приспособления

К верхово-вьючному седлу системы Грум-Гржимайло и Сергеева для вьючки материальной части миномета положены вьючные приспособления, которые состоят из частей универсального приспособления и специальных приспособлений только для вьюков.

а) Универсальное приспособление

В комплект универсального приспособления для вьючки 107-мм горно-вьючного полкового миномета обр. 1938 г. входят следующие части универсального приспособления для вьючки материальной части 76-мм горной пушки обр. 1909 г.:

а) основания, накладываемые на замки передней и задней луки и прикрепляемые к лукам седла;

б) детали крепления оснований к седлу;

в) добавочные часть и принадлежность.

Основание (рис. 105) состоит из: арки 1, двух колонок 5, двух поддержек 2, двух подъемных винтов 6 с костыльками 13, двух винтов-укрепителей с 7 с шайбами 8 и 9 и барашками 10 и двух заверток 16.

Арка 1 имеющая коробчатое поперечное сечение, выгнута в виде дуги; концы арки несколько расширены, и к каждому из них прикреплено по одной колонке 5.

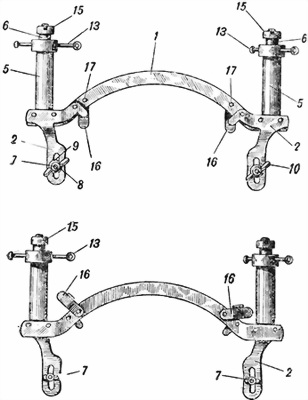

Рис. 105. Основание универсального приспособления:

1 — арка основания; 2 — поддержка; 5 — колонка; 6 — подъемный винт; 7 — винт-укрепитель; 8 — шайба; 9 — шайба; 10 — барашек 13 — костылек; 15 — гайка; 16 — завертка; 17 — заклепка.

Колонка 5, полая внутри, цилиндрической формы, имеет прямоугольное основание.

Внутри колонки, вверху имеется резьба для ввинчивания подъемного винта 6.

Поддержки 2 к арке (правая и левая) имеют вид ушков с продолговатым отверстием; они приклепываются к концам арки.

Подъемными винтами 6 (правый и левый) закрепляют платформы, надетые на навинтованные головки винтов, а также регулируют высоту платформ.

В нижней части головки винта, диаметр которой больше, чем диаметр верхней части, сделан сквозной поперечный канал для прохода костылька 13, при помощи которого вращается подъемный винт. Верхняя часть головки подъемного винта, имеющая меньший диаметр, нарезана снаружи под гайку 15; на эту часть головки винта 6, после накладывания платформы, надевается шайба и навинчивается цилиндрическая гайка 15, имеющая пропил. В стержне подъемного винта имеется нарезное гнездо, в которое ввинчивается винт-ограничитель, не допускающий вывинчивания подъемного винта из колонки.

Винты-укрепители 7 (по два на каждое основание) служат для прикрепления основания к полулукам верхово-вьючного седла.

Каждый винт-укрепитель вкладывается сзади в отверстие поддержки 2. На заднем конце винта-укрепителя имеется головка, в которую упирается шайба 8, надеваемая на этот винт. Шайба 8 предохраняет винт 7 от выпадания из отверстия поддержки 2. На конец винта-укрепителя, после выхода его из отверстия поддержки, надевается вторая шайба 9 и навинчивается барашек 10, после чего конец винта 7 немного расклепывается. Барашек 10 имеет ушки, в которых просверлены отверстия, через которые пропускается ушивочный ремешок, предохраняющий от самопроизвольного отворачивался барашка.

Завертки 16 (две на каждое основание) служат для устранения движения основания вперед и назад по замку луки седла.

Завертка представляет собой коленчатую пластинку, вращающуюся на заклепке 17, последняя проходит через обе стенки основания и через муфту, вложенную между этими стенками. Конец завертки отогнут, для того чтобы удобнее было поднимать и опускать завертки; в отогнутой части завертки сделано отверстие для ушивочного ремешка, предотвращающего отвертывание барашков 10 и откидывание заверток 16.

б) Добавочные части и принадлежность к универсальному приспособлению

В число добавочных частей и принадлежности входят: увязочный ремень И, добавочный помощной ремень Н и ключ Л для отвинчивания гаек 15 к подъемному винту 6.

Рис. 106. Увязочный ремень И и добавочный помощной ремень Н.

Увязочный ремень И (рис. 106), длиной 890 мм, шириной 12 мм изготовляется из сыромятной кожи. На одном конце ремня сделан продольный разрез.

На седло положено четыре увязочных ремня, которые применяются в различных случаях для привязывания к седлу лотков и ящиков с ЗИП при перевозке их на короткое расстояние (давление лотков и ящиков на бока лошади в таком случае особого значения иметь не будет).

До употребления увязочный ремень связывают так называемым венгерским узлом, для чего, перегнув ремень на расстоянии около 18 см от точки привеса, складывают его в виде плоского кольца в 5 ветвей, после чего свободный конец наматывают в виде спирали вокруг сложенных ветвей, начиная сверху; когда обмотка дойдет до низа, конец ремня просунуть между его свернутыми кольцами.

Добавочный помощной ремень Н (рис. 106) служит для удлинения подпружных ремней 59, (рис. 87) средней подпруги 50 (рис. 87). Изготовляется он из сыромятной кожи. На одном конце его пришита пряжка с роликом и неподвижная шлевка, а на другом пробито четыре отверстия.

Длина ремня с пряжкой 1000 мм, ширина 33 мм. Ключ Л к гайкам 15 основания (рис. 107) изготовляется из стальной полосы, которая сгибается под прямым углом так, что образуются две ветви ключа.
